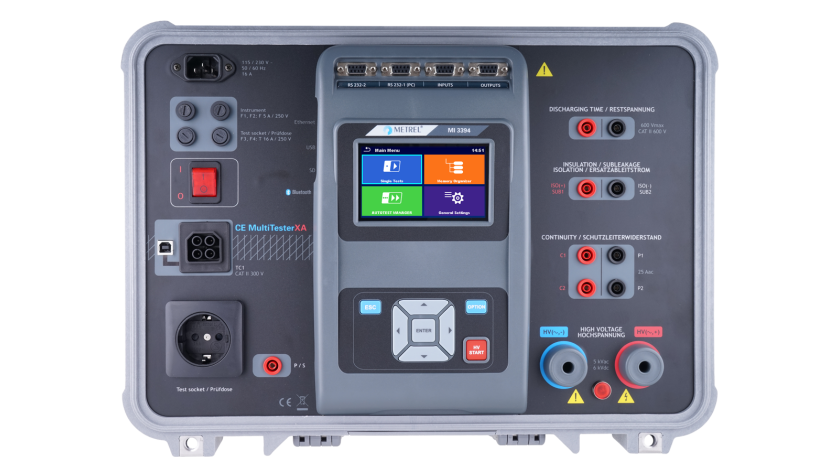

MI 3394 EU CE MultiTesterXA
Maschinen- und Schaltschrank Prüfgeräte
Das MI 3394 CE MultiTesterXA ist ein tragbares Messgerät für die elektrische Sicherheitsprüfung und CE-Zertifizierung von elektrischen Geräten, Maschinen und Schaltschränken während der Produktion. Die PC-Software MES-Manager ermöglicht den Upload von automatisierten Testsequenzen und Projekten, das Herunterladen von Testergebnissen auf den PC, die automatische Datenspeicherung in einer Datei und das Drucken von Testberichten. Der CE MultiTesterXA ist das perfekte Messgerät für die elektrische Sicherheitsprüfung in den anspruchsvollsten Umgebungen wie Labors, automatisierte Produktionslinien oder Fachwerkstätten.
Besitzen Sie dieses Produkt?

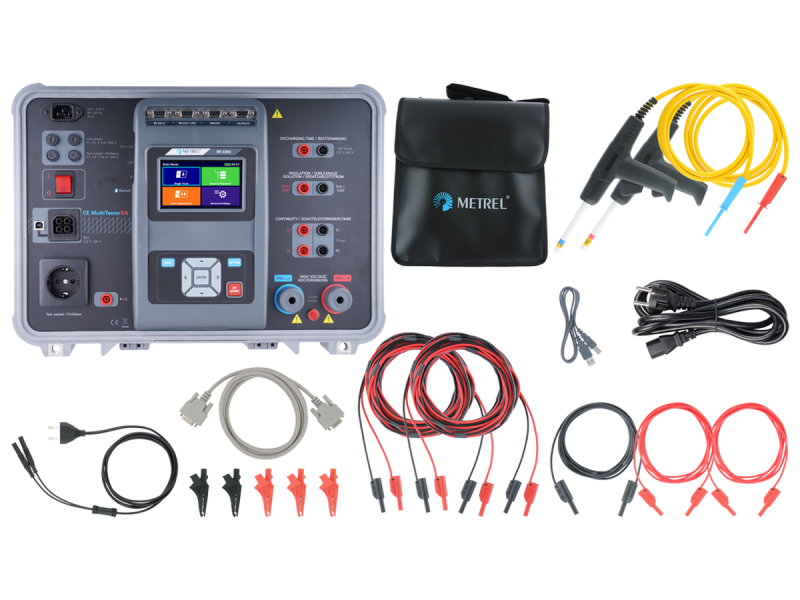

Wählen Sie einen Satz
- Messgerät CE MultiTesterXA
- Hochspannungs-Prüfpistole mit 2 m Kabel, 2 Stück.
- Durchgangsprüfleitung 2,5 m, 2 Stück
- Durchgangsprüfleitung 1,5 m, 2 Stück
- Isolationsprüfleitung, rot 2,5 m
- Isolationsprüfleitung, schwarz 2,5 m
- Krokodilklemme, schwarz, 3 Stück
- Krokodilklemme, rot, 2 Stück
- Messleitung Entladezeit
- Netzkabel
- Tasche für Zubehör
- Kalibrierzertifikat
- RS232 Kabel
- USB Kabel
- CD mit Bedienungsanleitung (Vollversion)
- PC SW Metrel ES Manager
Videos
Practical testing with MI 3394 CE MultiTesterXA
Demonstration of appliance electrical safety testing with the MI 3394 CE MultiTesterXA & custom test cage.
nach Normen
Gebäude-NS-Installation
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Zutreffende Teile
Sicherheit elektrischer Schaltanlagen
- ESB-Kompetenzen: Elektrische Schaltanlagen Sicherheitsprüfung
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
Maschinensicherheit
- MST-Kompetenzen: Maschinen Elektrische Sicherheitsprüfung
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
Sicherheit von tragbaren Geräten
- PAT-Kompetenzen: Sicherheitsprüfung tragbarer Geräte
- EN 50699 Wiederkehrende Prüfung von elektrischen Geräten
- EN 50678 Allgemeines Verfahren zur Überprüfung der Wirksamkeit der Schutzmaßnahmen von elektrischen Geräten nach der Reparatur
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- VDE 0701 Prüfung nach Instandsetzung, Änderung elektrischer Geräte - Wiederkehrende Prüfung
- VDE 0702 Prüfung elektrischer Geräte - Allgemeine Anforderungen an die elektrische Sicherheit
- IET COP (5. Ausgabe), Inspektion und Prüfung elektrischer Anlagen im Betrieb
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
Funktionen
Messfunktionen
- Hochspannung, programmierbar (AC/DC);
- Durchgangsprüfungen;
- Isolationswiderstandsmessung;
- Ersatzableitstrom;
- Differenzableitstrom;
- Berührungsableitstrom;
- PE Ableitstrom;
- Entladezeit;
- Funktionsprüfungen (Leistung P/S/Q, Spannung, Strom, cos fi, Frequenz, ThdU, ThdI, PF).
Wichtigste Funktionen
- Datenmanagement: Das Messgerät verfügt über eine einzigartige benutzerfreundliche Datenverwaltungseinrichtung und einem Memory Organizer auf neuesten Stand der Technik .
- Prüfanschlüsse: unterschiedliche Prüfanschlüsse ermöglichen dem Benutzer über eine Prüfsteckdose zwischen der Durchführung von Einzelprüfungen oder Autosequenzen zu wählen.
- Automatische Prüfungen: Autosequenzen können intuitiv mit dem im Gerät vorhandenem Sequenzverwalter zusammengesetzt werden.
- MicroSD: Unterstützung für microSD-Speicherkarten (8-GB mit dem Gerät mitgeliefert) bis zu 32GB.
- Farbdisplay 3,4“ Farb-LCD mit Touch Screen.
- Hi-pot: Hochspannung AC (5.1 kV bei 500 VA) und DC (6 kV) Prüfung.
- Durchgang: 4 - Leiter-Durchgangsprüfung mit wählbaren Teststrom (0,2 A, 4 A, 10A, 25A), ermöglicht genaue Messungen.
- Kommunikation: 4 - RS232, USB, Ethernet und Bluetooth Kommunikationsschnittstellen ermöglichen das Herunterladen, Hochladen von Daten und die Fernsteuerung des Messgeräts.
- Multisystemprüfung: Das Messgerät kann an TT-, TN-, IT- und 115-V-Versorgungssystemen eingesetzt werden.
Technische Daten
- Abmessungen (l x h x h): 435 x 292 x 155 mm.
- Gewicht (ohne Zubehör): 17 kg.
Anwendungen
Sicherheit an elektrischen Niederspannungsanlagen
- Schalttafeln und automatischer Auslöseschutz
Maschinensicherheit
- Sicherheit von Maschinen und fest angeschlossenen Lasten
Vorbeugende Wartung
- Sicherheit von tragbaren Geräten
Spezifikationen
