End-of-Line-Sicherheitsprüfung in der Produktion
Geräte- / Maschinen- / Schaltschrankprüfung
Unsere EOL-Prüfsuite unterstützt elektrische Sicherheitsprüfungen gemäß der Norm EN 50191 und ist für die Integration in bestehende und neue Produktions-/Prüflinien ausgelegt. Dank des modularen Aufbaus, der eine einzelne Steuereinheit und mehrere Sicherheitsmodule mit ergänzendem Zubehör und Sensoren umfasst, bietet es unübertroffene Flexibilität bei der Anpassung des Testprozesses an die Kundenanforderungen.

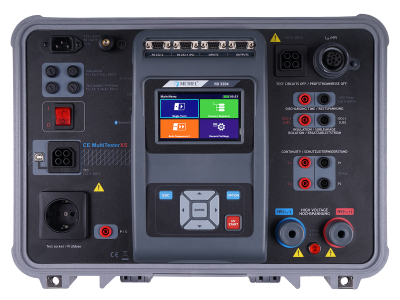

Die EOL-Prüfsuite besteht aus einer zentralen Steuereinheit (MI 3394 CE MultiTesterXS) und mehreren Sicherheitsmodulen (Einheiten mit anwendungsspezifischen Sicherheitsmechanismen) mit ausgewähltem Zubehör, die alle mit einem SDK zur einfachen Integration in eine vorhandene Produktions-/Prüflinie verbunden sind.
SICHERHEITSSTANDARDS
- EN 50191 ist die gängigste Norm für elektrische Sicherheitsprüfumgebungen, um sicherzustellen, dass die Produkte so konstruiert sind, dass sie keine elektrische Gefahr für den Bediener darstellen.EN 50191 ist die gängigste Norm für elektrische Sicherheitsprüfumgebungen, um sicherzustellen, dass die Produkte so konstruiert sind, dass sie keine elektrische Gefahr für den Bediener darstellen.
- BGI 891 ist eine deutsche Richtlinie für die Errichtung und den Betrieb von elektrischen Prüfanlagen. Die Richtlinie bezieht sich auf EN 50191 (VDE 0104) und erläutert diese ausführlich.
PRODUKTNORMEN
- IEC/EN 60950 Sicherheit von Einrichtungen der Informationstechnologie
- IEC/EN 60335 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke
- IEC/EN 61010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
- IEC/EN 60598 Sicherheit von Leuchten
- IEC/EN 62368-Geräte für Audio-/Video-, Informations- und Kommunikationstechnologie
- IEC/EN 60601 Medizinische elektrische Geräte – Grundlegende Sicherheit und wesentliche Leistung
- IEC/EN 62353 Medizinische elektrische Geräte – Wiederkehrende Prüfung und Prüfung nach Reparatur medizinischer elektrischer Geräte
EIGENSCHAFTEN*
- Dielektrische Hochspannungsprüfung mit programmierbarer Spannungsrampe (500 VA Wechselstrom, bis zu 5,1 kV und Gleichstrom bis zu 6 kV).
- Erdungs-/Erddurchgängigkeitsprüfung (2-Draht & 4-Draht) mit Prüfströmen 200 mA und 10 A/25 A, einschließlich eingebauter Funktion zur Grenzwertberechnung basierend auf Drahtlänge und Querschnitt.
- Isolationswiderstandsprüfung bis 1000 V Gleichstrom.
- Leckstrommessung (PE-Leckstrom, Differentialleckstrom, Berührungsleckstrom, Ersatzleckstrom).
- Funktionsprüfung (Leistung P/S/Q, Spannung, Strom, cos phi, Frequenz, THDu, THDi, PF).
- Messung der Entladezeit.
- Mehrpunktprüfung zum Testen von Verlängerungskabeln mit mehreren Steckdosen.
- Rückverfolgbarkeit der durchgeführten Messungen und Tests (Benutzerprofile).
- Die Ergebnisse können über USB, Bluetooth, externe Drucker, Barcodes und QR-Codes sowie RFID/NFC-Kommunikationskanäle gelesen/geschrieben/gesendet werden.
- Sicherheitssysteme zur Errichtung von Prüfanlagen nach Norm EN 50191 zur Einrichtung einer Prüfstation mit automatischem Schutz gegen direkten Kontakt (Sicherheitssystem S 2109 mit RFID-Sensor,
- Sicherheitssystem S 2110 mit Lichtschrankensensor).
- Sicherheitssystem zur Errichtung von Prüfanlagen nach Norm EN 50191 zur Einrichtung einer Prüfstation ohne automatischen Schutz gegen direkten Kontakt (Sicherheitssystem S 2111 mit Zweihandsteuerung);
- Sicherheitssysteme zur Errichtung von Prüfanlagen, bei denen Anforderungen aus der Norm EN 50191 weggelassen werden können (Sicherheitssystem S 2115 mit Strombegrenzung Itest < 3mA).
- Vordefinierte Demo-AUTOSEQUENCE®s zur Erfüllung der Anforderungen der Norm IEC/EN 60335-1 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke Teil 1 Allgemeine Anforderungen.
- Automatische Sicherheitsbewertung mit einfachen PASS/FAIL-Informationen (mit zusätzlichen Unterergebnissen für eine detaillierte Berichterstellung).
- 3-Phasen-Geräteprüfung (mit optionalen passiven oder aktiven Adaptern).
- Spezialisierter Prüf-Commander für Erddurchgängigkeitsprüfungen an größeren Objekten mit Fernstart/-stopp.
- Einfaches erneutes Prüfen dank des Barcode-Systems zum Scannen, Prüfen und Drucken (PASS/FAIL-Bezeichnungen).
ANWENDUNGEN*
- Prüfung elektrischer Geräte.
- CE-Kennzeichnung und Routineprüfung nach der Produktion (End-of-Line-Prüfung).
*Hinweis: Die auf dieser Seite vorgestellten Eigenschaften, Funktionen und sonstigen Informationen stellen eine zusammengesetzte Liste der Funktionen aller Produkte dar, und nicht der Funktionen jedes einzelnen Produkts. Ausführliche Informationen zu den unterstützten Eigenschaften und Funktionen finden Sie in den Datenblättern und Benutzerhandbüchern der einzelnen Produkte.
