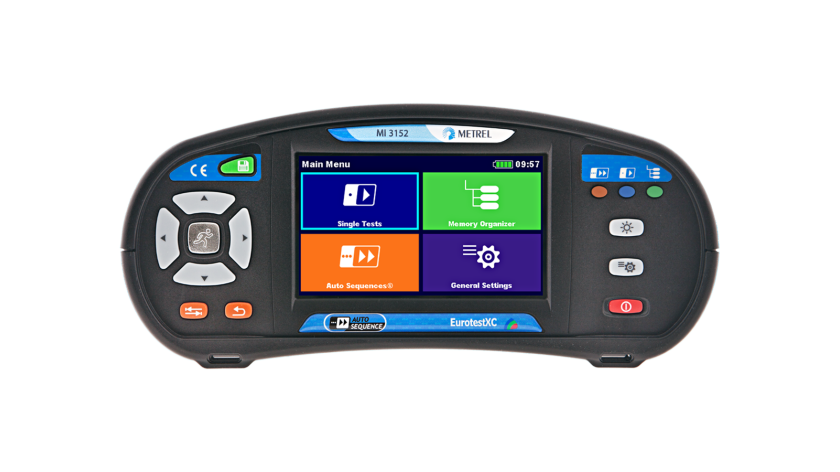

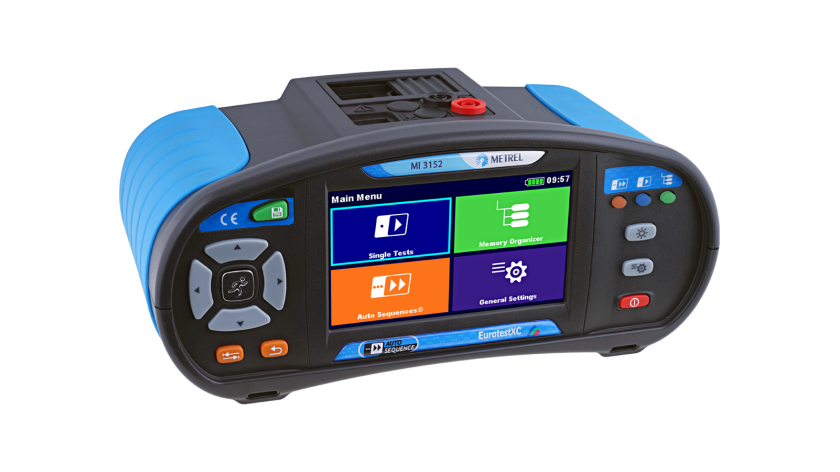

MI 3152 EurotestXC
Multifunktionale Prüfgeräte
MI 3152 EurotestXC ist ein Messgerät der neuen Generation von Metrel‘s multifunktionalen Messgeräten. Die bereits bekannten Funktionen, wie komplette Installation Sicherheitsprüfung nach IEC / EN 61557 und AUTO SEQUENZ Prüfung von TN, TT und IT Erdungssystemen werden durch eine komplett neue Benutzeroberfläche auf Basis eines großen Farb-Touchscreen-Displays gesteuert. Eine breite Palette von Funktionen angefangen von der Online-Spannungsüberwachung, Drehfeldprüfung, Erdungswiderstandsmessung, Beleuchtungsmessung, TRMS Strommessung, RCD-Prüfungen, Leitungs- und Schleifenimpedanz Messungen, Erdungswiderstandsmessungen, ISFL-Messungen bis hin zu IMD-Prüfungen.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?

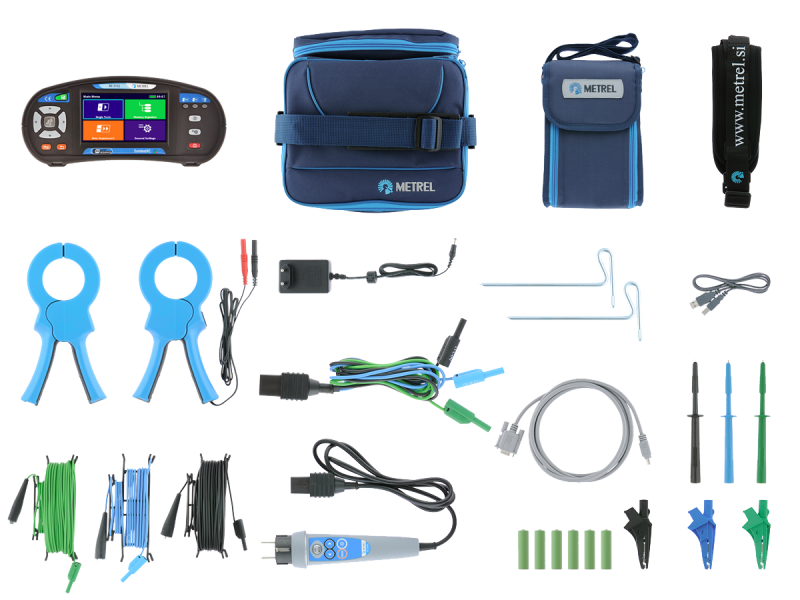

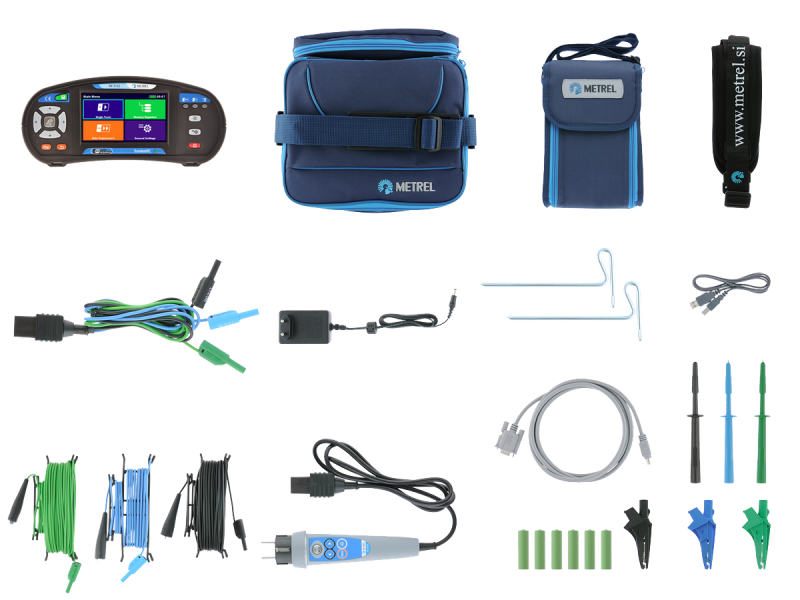

Wählen Sie einen Satz
- Messgerät EurotestXC
- Commander-Stecker 1,5 Meter
- Prüfleitung, 3 x 1,5 m
- Erdungsprüfset 20 m
- Netzteil + 6 NiMH-Akkus, Typ AA
- Prüfspitzen, 3 Stück (blau, schwarz, grün)
- Krokodilklemmen, 3 Stück (blau, schwarz, grün)
- RS232-PS/2 Kabel
- USB Kabel
- Gepolsterte Tragetasche
- Gepolsterter Nackentragegurt
- Metrel ES Manager BASIC license*
- Kurzanleitung
- Bedienungsanleitung auf CD
- Handbuch auf CD
- Kalibrierzertifikat
- Messgerät EurotestXC
- Commander-Stecker 1,5 Meter
- Prüfleitung, 3 x 1,5 m
- Erdungsprüfset 20 m
- Netzteil + 6 NiMH-Akkus, Typ AA
- Prüfspitzen, 3 Stück (blau, schwarz, grün)
- Krokodilklemmen, 3 Stück (blau, schwarz, grün)
- RS232-PS/2 Kabel
- USB Kabel
- Gepolsterte Tragetasche
- Gepolsterter Nackentragegurt
- Metrel ES Manager BASIC license*
- Kurzanleitung
- Bedienungsanleitung auf CD
- Handbuch auf CD
- Kalibrierzertifikat
- Stromzange A 1018 (niedriger Bereich, Ableitstromstrom)
- Stromzange A 1019
- Metrel ES Manager PRO license*
Videos
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
- EISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und Wartungspersonal
- DIN IEC 60364 Errichten von Niederspannungsanlagen
- E DIN IEC 60364-6 (VDE 0100-600):2015-05 Errichten von Niederspannungsanlagen - Teil 6: Prüfungen
- DIN VDE 0100-410:2007-06; VDE 0100-410:2007-06 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen Schlag
- IEC 60755-1:2022-10 Allgemeine Sicherheitsanforderungen an Fehlerstrom-Schutzeinrichtungen
- EN 61008-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter ohne eingebauten Überstromschutz (RCCBs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
- EN 61009-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter mit eingebautem Überstromschutz (RCBOs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN IEC 61557-1 (VDE 0413-1):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
- DIN EN IEC 61557-3 (VDE 0413-3):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 3: Schleifenwiderstand
- DIN EN IEC 61557-6 (VDE 0413-6):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 6: Wirksamkeit von Fehlerstrom-Schutzeinrichtungen (RCD) in TT-, TN- und IT-Systemen
- DIN EN IEC 61557-7 (VDE 0413-7):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 7: Drehfeld
- IEC/EN 61557-10 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 10: Kombinierte Messgeräte zum Prüfen, Messen und Überwachen von Schutzmaßnahmen
- IEC 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
- AS / NZ 3017 Elektrische Anlagen - Richtlinien für die Eichung
- AS / NZ 3018 Elektrische Anlagen - Hausinstallationen
- BS 7671 IEE Verdrahtungsvorschriften (18. Ausgabe)
- Elektrische Geräte nach CEI 64.8 V4 mit einer Spannung von nicht mehr als 1.000 VAC und 1.500V DC
Erdung und Blitzschutz
- LPSinsp-Kompetenzen: Blitzschutz von Gebäuden Inspektion
- LPSc-Kompetenzen: Blitzschutz von Gebäuden für Bauunternehmer und Instandhalter
- DIN EN 62305 Blitzschutz-Normenreihe
- DIN EN IEC 61557-5 (VDE 0413-5):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 5: Erdungwiderstand
- DIN EN IEC 61557-4 (VDE 0413-4):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern
Stromqualität
- PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
- DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens
Sicherheit elektrischer Schaltanlagen
- ESB-Kompetenzen: Elektrische Schaltanlagen Sicherheitsprüfung
- DIN EN 62271 (VDE 0671) Hochspannungs-Schaltgeräte und -Schaltanlagen
- DIN EN 62271-1 (VDE 0671-1):2018-05 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen für Wechselstrom-Schaltgeräte und -Schaltanlagen
- DIN EN IEC 62271-100 (VDE 0671-100):2022-12 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Wechselstrom-Leistungsschalter
Elektrische Sicherheit von mobilen Einheiten
- eMOB-Kompetenzen: Elektrische Niederspannungsinstallationen in mobilen Einheiten Sicherheit
- DIN VDE 0100-717 (VDE 0100-717):2010-10 Errichten von Niederspannungsanlagen - Teil 7-717: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Ortsveränderliche oder transportable Baueinheite
- ISO 6469-3 - Elektrisch angetriebene Straßenfahrzeuge Sicherheitsspezifikation Teil 3: Elektrische Sicherheit
Ausrüstung für die Versorgung von Elektrofahrzeugen
- EVSE-Kompetenzen: Sicherheit elektrischer Fahrzeugversorgungseinrichtungen
- DIN EN IEC 61851-1 (VDE 0122-1):2019-12 VDE 0122-1:2019-12 Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
- DIN EN 62752 (VDE 0666-10):2022-07 Ladeleitungsintegrierte Steuer- und Schutzeinrichtungen für die Ladebetriebsart 2 von Elektro-Straßenfahrzeugen
Medizinische elektrische Geräte
- AS/NZS 3551 Managementprogramme für Medizinprodukte
Installationen von medizinischen Räumen und Operationssälen
- MEDi-Kompetenzen: Medizinische und chirurgische Räume Elektrische Installationen Sicherheit
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- Isolationswiderstand mit Gleichspannung von 50 V bis 1000 V;
- Durchgang von PE-Leitern mit Polaritätsänderung, Prüfstrom 200 mA;
- Durchgang von PE-Leitern mit Prüfstrom von 7 mA (fortlaufende Messung) ohne
- RCD-Auslösung;
- Leitungsimpedanz / Schleifenimpedanz;
- Schleifenimpedanz ohne RCD Auslösung;
- Spannung (Effektivwert) und Frequenz;
- Phasenfolge;
- Leistung und Oberschwingungen;
- RCD-Prüfung (allgemein und selektiv, Typen AC, A , F, B, B+);
- Erdungswiderstand (Dreileitermethode, Einzangenmethode, Zweizangenmethode);
- Spezifischer Erdungswiderstand mit Ro-Adapter (optional);
- Effektivwert Leck- und Lastströme; (optional);
- Erstfehler-Ableitstroms (ISFL);
- Prüfung der Isolationswächter (IMD);
- Beleuchtungsstärke (optional).
- Hohe Auflösung der Schleifenimpedanz (mΩ).
Wichtigste Funktionen
- Vordefinierte Mini- AUTO SEQUENCE ® s:
Auto TT (U, Zln, Zs, Uc);
Auto TN/RCD (U, Zln, Zs, Rpe);
Auto TN (U, Zln, Zlpe, Rpe);
Auto IT (U, Zln, Isc, Isfl, IMD). - Integrierte Hilfe-Bildschirme: für eine Unterstützung vor Ort.
- Integrierte Sicherungskennlinien: für eine automatische Bewertung der Leitungs- /Schleifenimpedanzergebnisse.
- Online Überwachung aller
- 3 Spannungen: in Echtzeit.
- Automatische Polaritätsumkehr bei Durchgangsprüfung.
- Automatisches RCD-Prüfverfahren.
- Eingebautes Ladegerät und Akkus als Standardzubehör.
- Bluetooth-Kommunikation zwischen PC ober, Androidendgeräten über integriertes Bluetooth-Modul.
- PC Software: Metrel ES Manager für die Erstellung von Teststrukturen, Hoch-/Herunterladen von Testergebnissen und zur Berichtserstellung.
- EuroLink Android APP: Datenverwaltungstool (optional).
Technische Daten
- Abmessungen (l x b x h): 230 x 103 x 115 mm.
- Gewicht (ohne Zubehör): 1.3 kg.
Anwendungen
Stromerzeugung
- Erdung und Blitzschutz in thermischen Energieerzeugungsanlagen
Erneuerbare Energiequellen
- Generator-Stator-Prüfung
- Blitzschutzprüfung in Windkraftanlagen
- Zwei-Zangen-Methode zur Messung von Erdschleifen in einer Solaranlage
Stromverteilung
- Isolierung von langen Kabeln
Industrieanlagen
- Erdungswiderstand von abgesetzten Antennentürmen
- Spezifische Methoden zur Messung des Erdungswiderstands
Sicherheit an elektrischen Niederspannungsanlagen
- Elektrische Sicherheit des Umspannwerks
- Netzverbindung und Berührungsspannungen während eines Fehlers
- Schalttafeln und automatischer Auslöseschutz
- Elektrische Sicherheit an öffentlichen Plätzen
Niederspannungserdung und Blitzschutz
- Erdungsmessung mit Potentialabfallmethode
- 2-Klemmen-Methode zur Messung von Blitz- und Erdschutz
- Überspannungsschutzgeräte
Besondere Orte
- Nass- und Außenbereiche
- IT-System
- Gleichstrominstallationen
- EVSE-Konstruktion und -Prüfung
e-Mobility
- Prüfung von EVSE-Hausinstallationen
- Regelmäßige EVSE-Prüfung
- Erneuerbare Energien und aufladen von E-Autos
Mobile Installationen
- Fahrzeuge mit eingebautem Generator
- Fahrzeuge für den Notfall
- Telekommunikationsgeräte in mobilen Anlagen
Erdung und Blitzschutz in Krankenhäusern
- 2-Klemmen-Methode zur Messung von Blitz- und Erdschutz
- Erdungsmessung mit Potentialabfallmethode im Krankenhaus
- Netzverbindung und Berührungsspannungen bei Fehlerstrom
- Überspannungsschutzgeräte in Krankenhäusern
Energieversorgung und -verteilung
- Krankenhaus-Schalttafeln und automatischer Auslöseschutz
Operationsräume oder Operationssäle
- Medizinisches IT-System
- Isolierte Bereiche RCDs
Patientenaufwachräume und Krankenstationen
- Elektrische Sicherheit im Gesundheitswesen, im öffentlichen Raum und am Arbeitsplatz
- Elektrische Sicherheit in Nassbereichen von Krankenhäusern
Sekundäre Stromquellen im Gesundheitswesen
- Generatorsicherheit
- Krankenwagen
- Feldlazarett
Spezifikationen
