MI 3143 Euro Z 440 V
MI 3143 Euro Z 440 V
Das MI 3143 Euro Z 440 V ist ein Prüfgerät für komplexe Impedanzmessungen mit einer ausgezeichneten IP-Schutzklasse. Über die Android App aMESM oder bestimmte Eurotest Prüfgeräte kann es ferngesteuert werden. Somit ist es bei Fehlern der Schutzeinrichtungen an Transformatoren und anderen Hochspannungsgeräten sicherer. Mit seinen hochpräzisen Leitungs- und Schleifenimpedanz Messungen in AC und DC Stromkreisen, der Berührungsspannungsmessung, und der dR 330A- Widerstandsprüfung ist es ideal für industrielle Anwendungen.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

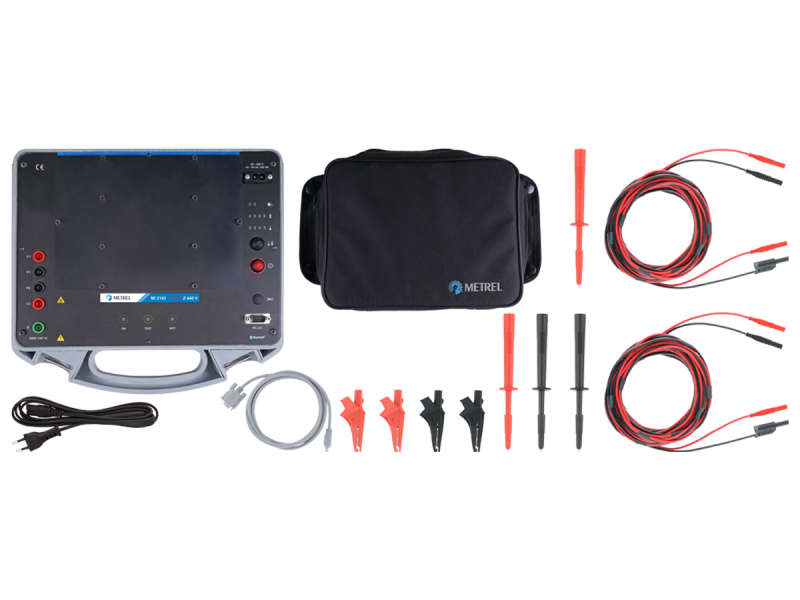

MI 3143 Lieferumfang (ST)

  • MI 3143 Euro Z 440 V
  • Netzkabel
  • RS232-PS/2 Kabel
  • Prüfleitung, 2 - Leiter, 2 Stück*
  • Krokodilklemme, schwarz, 2 Stück
  • Krokodilklemme, rot, 2 Stück
  • Prüfspitze, schwarz, 2 Stück
  • Prüfspitze, rot, 2 Stück
  • Metrel aMESM Android PRO P 1102-AND mit Lizenzschlüssel ins Gerät integriert
  • Kalibrierzertifikat
  • Schutztasche für Zubehör (auf dem Gehäuse montiert)
* Im MI 3143 EU Set durch 5 m und 20 m Kabeln ersetzt.
Zu Anfrage hinzufügen
Optionales Zubehör
Empfehlen

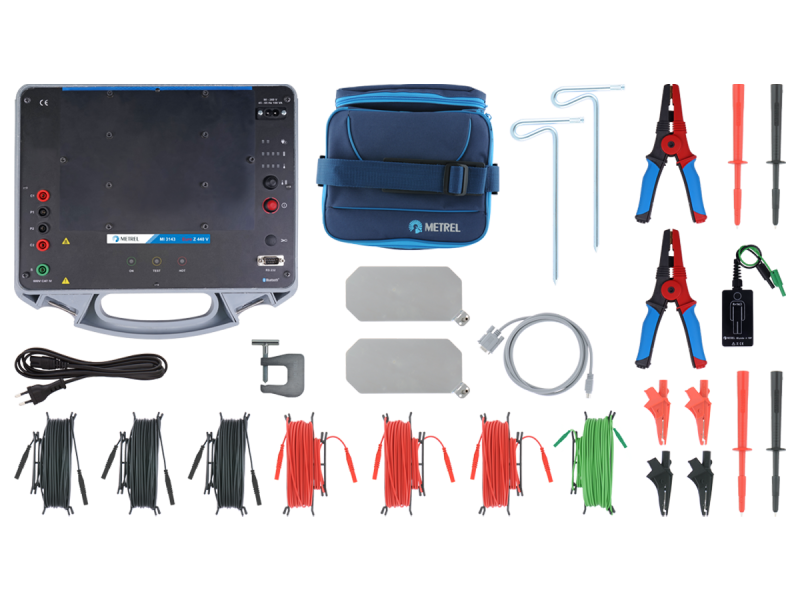

MI 3143 Lieferumfang (EU)

  • MI 3143 ST
  • Prüfleitung 5m, schwarz, 2 Stück
  • Prüfleitung 5m, rot, 2,5mm2, 2 Stück
  • Prüfleitung, 20m, rot, 2,5mm2
  • Prüfleitung, 20m, schwarz
  • Prüfleitung, 20m, grün
  • Großer Kelvin-Clip, 2 Stück
  • Krokodilklemme, schwarz, 2 Stück
  • G Stromzange
  • Körperwiderstandssonde
  • Prüfspitzen, 2 Stück
  • Schrittspannung Testplatte, 2 Stück
Zu Anfrage hinzufügen
Optionales Zubehör
MI 3143 Euro Z 440 V
MI 3143 Euro Z 440 V
MI 3143 Euro Z 440 V

nach Normen

Gebäude-NS-Installation

  • Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
  • EISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und Wartungspersonal
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
  • DIN EN IEC 61557-3 (VDE 0413-3):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 3: Schleifenwiderstand

Elektrische Energie

  • EEA-Kompetenzen: Elektrische Energieanlagen mit automatischer Abschaltmöglichkeit
  • DIN EN 60909-0:2016-12; VDE 0102:2016-12 Kurzschlussströme in Drehstromnetzen - Teil 0: Berechnung der Ströme
  • DIN EN 60947-2:2020-11; VDE 0660-101:2020-11 Niederspannungsschaltgeräte - Teil 2: Leistungsschalter

Sicherheit elektrischer Schaltanlagen

  • ESB-Kompetenzen: Elektrische Schaltanlagen Sicherheitsprüfung
  • DIN EN 62271 (VDE 0671) Hochspannungs-Schaltgeräte und -Schaltanlagen
  • DIN EN 62271-1 (VDE 0671-1):2018-05 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen für Wechselstrom-Schaltgeräte und -Schaltanlagen
  • DIN EN IEC 62271-100 (VDE 0671-100):2022-12 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Wechselstrom-Leistungsschalter

Funktionen

Wichtigste Funktionen

  • Hoch präzise 4 - Leiter 220A Z Line und Z Loop Impedanzmessung;
  • Hi-Range Impedanzmessungen in 440 V / 16 ... 420 Hz AC Netzen;
  • Hochstrom dR 300A 4 - Leiter Widerstandsmessung über partielle Spannungsabfälle;
  • Erdschluss Analyse mit Kontakt, Berührung und Schrittspannung;
  • Voltmeter für partielle Ergebnisse;
  • Wählbare Prüflast (33.3 % bis 100 %);
  • Verbesserte thermische Leistung;
  • Tragbares Batterie (Li-Ion) oder netzbetriebenes Prüfgerät;
  • IP Schutzklasse: IP 65 (Gehäuse geschlossen), IP 54 (Gehäuse offen).
  • CAT IV 600V (3000 m) Sicherheitskategorie;
  • Bluetooth Kommunikation;
  • Black-Box Ausführung (über ein Android Gerät ferngesteuert).

Technische Daten

  • Abmessungen (B x H x T): 360 mm x 160 mm x 330 mm
  • Gewicht (ohne Zubehör): 6,5 kg

Anwendungen

Stromverteilung

  • Schritt- und Berührungsspannungen von Transformatoren

Sicherheit an elektrischen Niederspannungsanlagen

  • Netzverbindung und Berührungsspannungen während eines Fehlers

Spezifikationen
