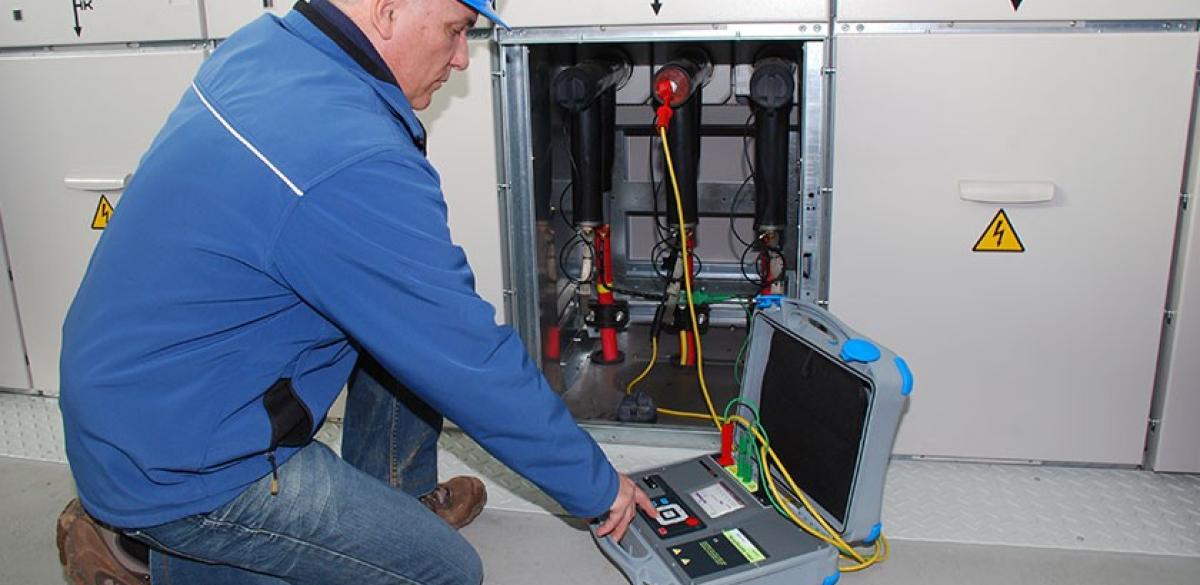

Hochspannungs isolations Prüfgeräte

Eine hochwertige elektrische Isolierung ist in praktisch jedem elektrischen System von größter Bedeutung und gewährleistet nicht nur einen zuverlässigen Betrieb, sondern verringert auch die Gefahr von Überspannungen sowohl für elektrische Geräte als auch für das Personal. Externe physikalische und chemische Faktoren schädigen das Isolationsmaterial langsam, was zu Ausfällen zu den ungünstigsten Zeiten führen kann.

Änderungen der dielektrischen Eigenschaften von Isolationsmaterialien, die zum Versagen führen können, lassen sich am besten durch Hochspannungstests mit treffend benannten Hochspannungsisolationsprüfgeräten bzw. Megaohmmetern oder Meggern, wie sie üblicherweise auch bezeichnet werden, erfassen. Metrel bietet eine Reihe von tragbaren Hochspannungsisolationsprüfgeräten an, die für Prüfungen im Bereich von 2,5 kV bis 10 kV mit Standardmethoden geeignet sind.

EIGENSCHAFTEN*

• Hochspannung-Isolationsanalyse mit Spannungen bis 10 kV Gleichstrom.
• 3-Draht-Verbindung mit +, – und Schutz.
• Berechnung des PI-, DAR- und DD-Faktors.
• Stufenspannungsprüfung.
• Widersteht programmierbaren Prozeduren.
• Grafische Darstellung der Ergebnisse R(t).
• Isolationswiderstandsprüfung bis 20 TΩ.
• Einstellbare Prüfspannung (50 V … 10 kV) in Schritten von 50 V und 100 V.
• Programmierbare Test-Timer.
• Kapazitätsmessung.
• Niedrige Laderate für kapazitive Lasten s <3 s/µF bei 10 kV.
• Automatische Entladung des Prüfobjekts nach Abschluss der Messung.
• Wachterminal.
• Hochspannung-Durchschlagerkennung.
• Benutzerdefinierte Prüfungen.
• Automatische Anpassungsfunktion.
• Messergebnisse in numerischer und grafischer Form.
• PC-Software zum Herunterladen und Analysieren von Prüfergebnissen sowie zur Erstellung von Prüfberichten.
• Isolierte RS-232-, USB- und Bluetooth-Kommunikationsanschlüsse.
• Hochwertiges Zubehör einschließlich abgeschirmter Messleitungen im Standardsatz.
• Schutz vor hohen EM-Interferenzen (Unterdrückung von Stromrauschen des Eingangs-Wechselstroms und zusätzliche Mittelung der Ergebnisse.
• Netzteil und wiederaufladbare Batterie.

ANWENDUNGEN*

• Stromerzeugung.
• Isolierung von Generatorwicklungen und Primärtransformatoren.
• Erneuerbare Kraftwerke.
• Wasserkraft.
• Photovoltaikanlagen.
• Windenergieerzeugung.
• Stromverteilung.
• Isolierung von langen Kabeln.
• Spezifische Methoden zur Messung des Erdungswiderstands.

* Hinweis: Die auf dieser Seite vorgestellten Eigenschaften, Funktionen und sonstigen Informationen stellen eine zusammengesetzte Liste der Funktionen aller Produkte dar, und nicht der Funktionen jedes einzelnen Produkts. Ausführliche Informationen zu den unterstützten Eigenschaften und Funktionen finden Sie in den Datenblättern und Benutzerhandbüchern der einzelnen Produkte.
