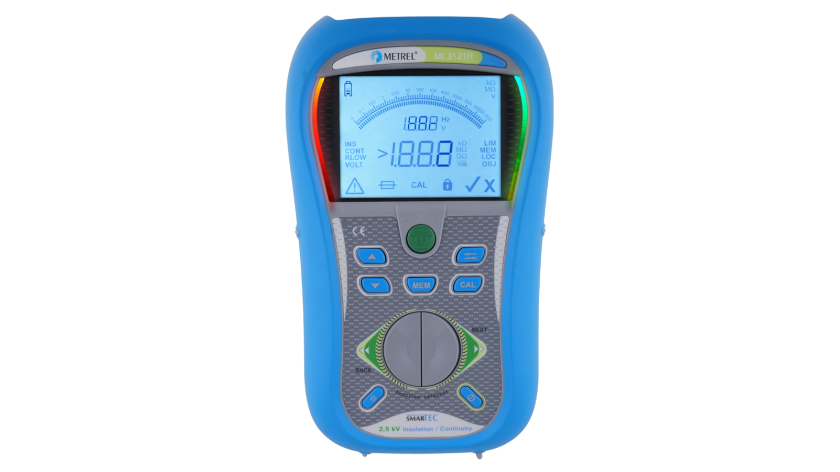

MI 3121H SMATREC 2,5 kV Isolation/Durchgang
Hochspannungs isolations Prüfgeräte
Das MI 3121H Smartec 2,5 kV Isolation/Durchgang ist ein tragbares Messinstrument für die komplette Diagnoseprüfung von Isolations- und Durchgangsmessung. Dank der Möglichkeit, Isolationswiderstandsmessungen mit Prüfspannungen bis 2,5 kV (Messbereich bis 100 GΩ) und die Berechnung der PI- und DAR-Indizes durchzuführen, ist das Messgerät ideal dafür geeignet, Isolationen von Kabeln, Strom- und Spannungstransformatoren, Elektromotoren etc. durchzuführen. Die konfigurierbaren Grenzwerte des Messgeräts ermöglichen eine PASS/FAIL-Bewertung der Prüfergebnisse, die zudem von hellen grünen oder roten LEDs unterstützt werden. Darüber hinaus verfügt das Gerät über eine Magnethalterung zur Befestigung des Geräts an einer Metalloberfläche. Auch ein Ladegerät ist integriert. Das MI 3121H ist mit der Software EuroLink PRO kompatibel und ermöglicht so Downloads und Analysen von Prüfergebnissen sowie die Erstellung professioneller Prüfberichte.
Besitzen Sie dieses Produkt?
Wählen Sie einen Satz

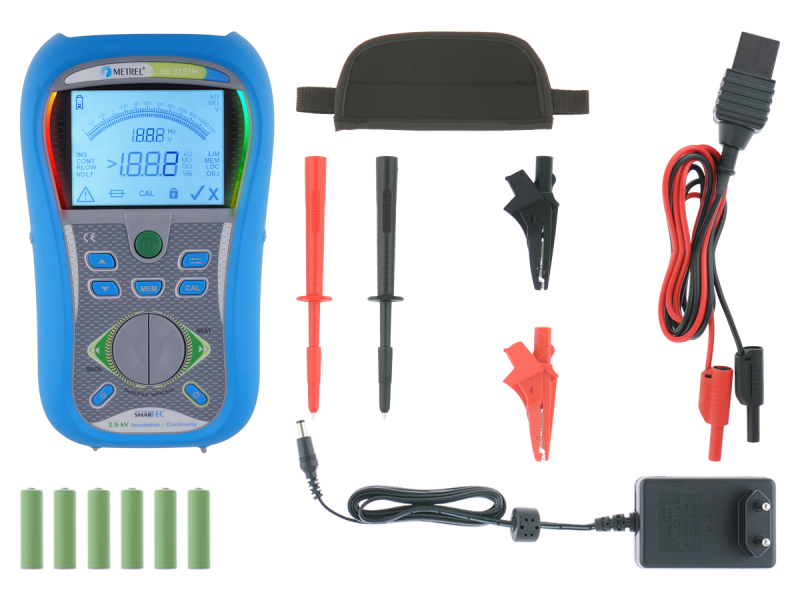

- Gerät SMATREC 2,5 kV Isolation / Durchgang
- Gepolsterte Handschlinge
- Prüfleitung, 2 x 1,5 m
- Prüfspitze, 2 Stück (schwarz, rot)
- Krokodilklemme, 2 Stück (schwarz, rot)
- Netzteiladapter + 6 NiMH-Akkus, Größe AA
- Bedienungsanleitung auf CD
- Kurzform der Bedienungsanleitung
- Kalibrierzertifikat
- Handbuch „Leitfaden zur Überprüfung von
- Niederspannungsanlagen“ auf CD
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
- EISc kompetence: Varnost nizkonapetostnih inštalacij za izvajalce in vzdrževalce
- DIN IEC 60364 Errichten von Niederspannungsanlagen
- E DIN IEC 60364-6 (VDE 0100-600):2015-05 Errichten von Niederspannungsanlagen - Teil 6: Prüfungen
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN IEC 61557-1 (VDE 0413-1):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
- EN 61557-10:2013-06 Teil 10: Kombinierte Messgeräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
- BS 7671 IEE Wiring Regulations (18th edition)
- Elektrische Geräte nach CEI 64.8 V4 mit einer Spannung von nicht mehr als 1.000 VAC und 1.500V DC
Erdung und Blitzschutz
- LPSinsp komeptence: Pregled strelovodne zaščite zgradb
- LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
- DIN EN 62305 Blitzschutz-Normenreihe
- DIN EN IEC 61557-4 (VDE 0413-4):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern
Erdung
- EES-Kompetenzen: Elektrische Energetische Systeme Erdung und Erdungssicherheit
- DIN EN 61936-1 (VDE 0101-1):2011-11 Starkstromanlagen mit Nennwechselspannungen über 1 kV
Funktionen
Messfunktionen
- Isolationswiderstand mit Gleichspannung bis 2,5 kV;
- Diagnoseprüfung (PI, DAR-Berechnung);
- Durchgang von PE-Leitern mit Polaritätswechsel, Prüfstrom 200 mA;
- Durchgang von PE-Leitern mit Prüfstrom von 7 mA (fortlaufende Messung) ohne RCD-Auslösen;
- Spannung (Effektivwert) und Frequenz.
Wichtigste Funktionen
- Großer Messbereich: bis 100 GΩ mit einer Prüfspannung von 100 bis 2500 V.
- Isolationsdiagnose: PI- und DAR-Berechnung zur Bestimmung, ob ein Isolationsschaden vorliegt.
- Prüfableitklemme: Zur Beseitigung von potenziellen Oberflächenableitströmen.
- Polaritätswechsel: Automatischer
- Polaritätswechsel bei Durchgangsprüfung.
- Analogskala: Die Messergebnisse werden sowohl digital als auch analog dargestellt.
- Benutzerdefinierte Grenzwerte: Wenn die Grenzwerte für die Funktionen Isolation oder Durchgang eingestellt sind, zeigen große grüne oder rote Leuchten an, ob ein Messergebnis innerhalb der Grenzwerte liegt (PASS/FAIL).
- Sicherheit: Geeignet für Prüfungen an CAT IV-Anlagen.
- Eingebautes Akku-Ladegerät: Die Einheit verfügt über einen eingebauten Ladeschaltkreis. Ein Satz NiMH-Akkus wird mitgeliefert. Speicher: Speicherstruktur mit zwei Ebenen zum Ablegen von Prüfergebnissen und Parametern.
- Downloads: Das Herunterladen der Messergebnisse über RS232 oder USB-Kabel direkt auf den PC ist mit der Software EuroLink PRO möglich.
- Einfache Bedienung Große, helle LCD-Anzeigen und große Tasten ermöglichen eine leichte Handhabung des Messgeräts (auch mit Handschuhen).
- Magnethalterung: Ein Magnet zur Befestigung des Messgeräts an Metalloberflächen ermöglicht freihändige Bedienung.
