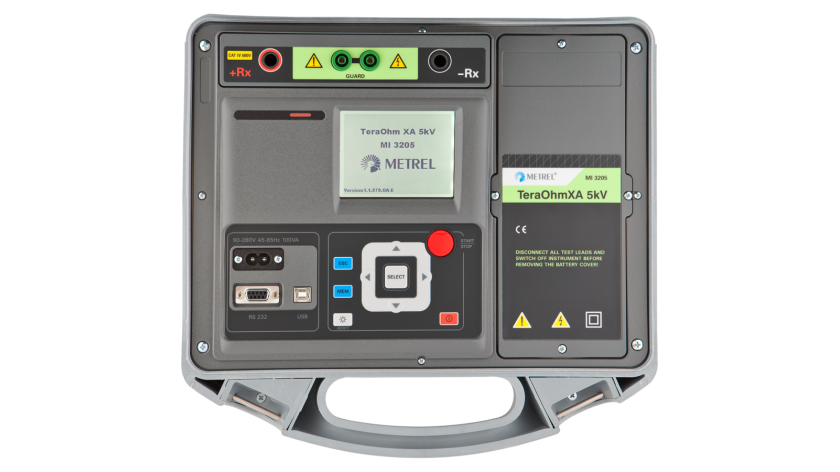

MI 3205 TeraOhmXA 5kV
Hochspannungs isolations Prüfgeräte
Das MI 3205 TeraOhm XA 5 kV ist ein tragbares, Batterie- (Li-Ion) oder Netzbetriebenes Prüfgerät mit ausgezeichneter IP-Schutzart (IP65 Gehäuse geschlossen und IP54 Gehäuse offen), zur Bestimmung des Isolationswiderstands, durch Verwendung von Hoch-Prüfspannungen bis 5 kV. Es wurde entwickelt und produziert mit dem umfangreichen Wissen und der Erfahrung die über viele Jahre durch die Arbeit in diesem Bereich erworben wurde.
Besitzen Sie dieses Produkt?
Wählen Sie einen Satz

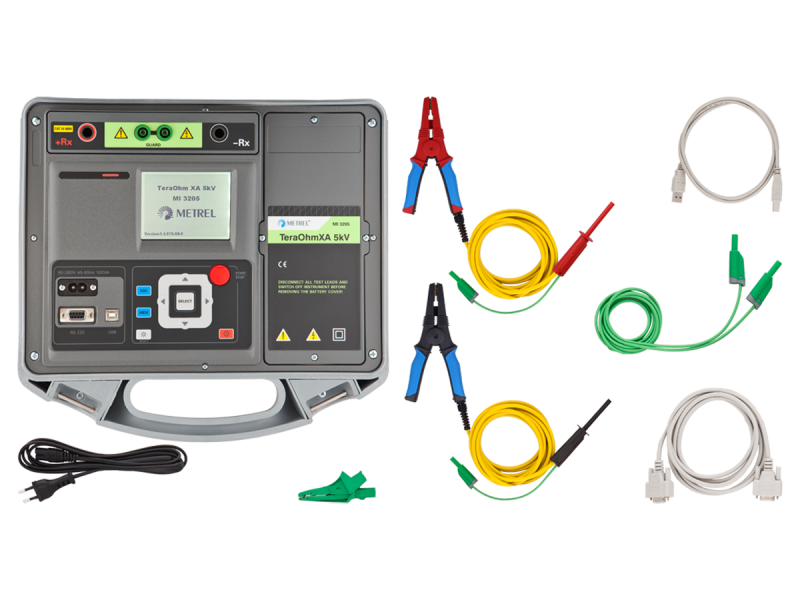

- Messgerät MI 3205 TeraOhmXA 5 kV
- 10 kV abgeschirmte Messleitung, 2 m, 2 Stück (schwarz, rot)
- 10 kV Krokodilklemme, 2 Stück (schwarz, rot)
- Abgeschirmte Prüfleitung, grün, 2 m
- Krokodilklemme, grün
- Netzkabel
- PC SW HVLink PRO mit USB und RS 232 Kabel
- Handbuch “Leitfaden für moderne Isolationsprüfung” auf CD
- Bedienungsanleitung auf CD
- Kalibrierzertifikat

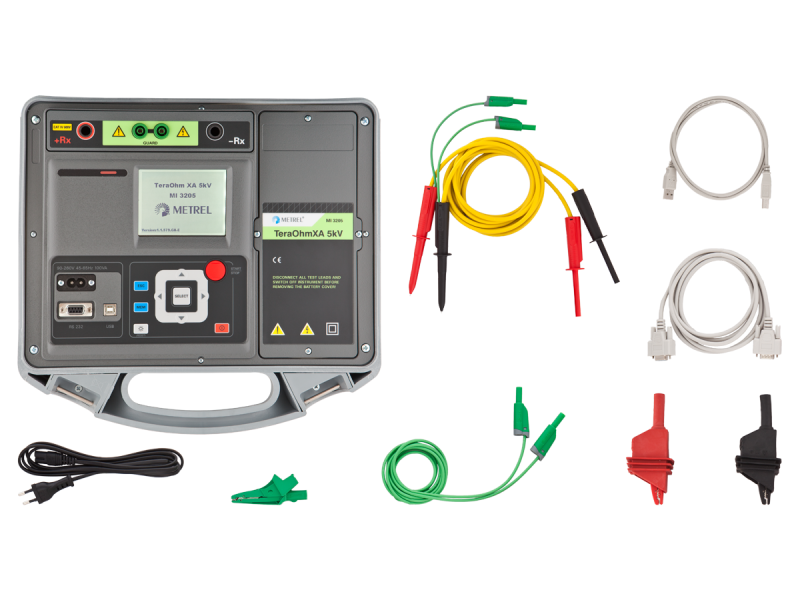

- Messgerät MI 3205 TeraOhmXA 5 kV
- große Krokodilklemme mit geschirmter Prüfleitung 10 kV, 2.5 m, rot
- große Krokodilklemme mit geschirmter Prüfleitung 10 kV, 2.5 m, schwarz
- Ableitkabel, grün, 2.5 m
- Krokodilklemme, grün
- Netzkabel
- PC-Software HVLink PRO mit USB und RS 232-Kabel
- Handbuch „Anleitung für moderne Isolationsprüfungen“ auf CD
- Bedienungsanleitung auf CD
- Kalibrierzertifikat
Videos
nach Normen
Gerätesicherheit gegenüber dem Benutzer
- DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
- DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
- IEC/EN 61010-2-034 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-034: Particular requirements for measurement equipment for insulation resistance and test equipment for electric strength
EMV-Sicherheit
- DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- Isolationsmessungen;
- Diagnoseprüfung (PI, DD, DAR);
- Stufenspannungsprüfung;
- Spannungsfestigkeits-Prüfung (DC) bis zu 5 kV;
- Spannung- und Frequenzmessung bis 550 V TRMS.
Wichtigste Funktionen
- Isolationswiderstand bis zu 15 TΩ;
- Einstellbare Prüfspannung (50 V...5 kV) 50 V und 100 V Schritte;
- Programmierbarer Timer;
- Kapazitätsmessung;
- Ladegeschwindigkeit bei kapazitiver Last <1,5 s / µF bei 5 kV;
- Automatische Entladung des Prüflings nach Abschluss der Messung;
- Schirmanschluss;
- Hochspannungsdurchschlag-Erkennung;
- Kundenspezifische Prüfungen;
- Automatische Einstellfunktion;
- Messergebnisse in numerischer und grafischer Darstellung;
- PC-Software HVLink PRO für das Herunterladen und die Analyse der Testergebnisse und drucken des Testberichts;
- Isolierte RS232 und USB-Kommunikationsanschlüsse, BT-Schnittstelle;
- Hochwertiges Zubehör einschließlich geschirmter Messleitungen im Standardsatz;
- Hoher Schutz gegen EM-Störungen; Eingangswechselstromrauschunterdrückung (1 mA∞300 V) und zusätzlicher Mittelwertbildung der Ergebnisse (5, 10, 30, 60);
- CAT IV / 600 V;
- Erhöhte nominale Arbeitshöhe bis 3000 m;
- Stromversorgung über Netz und mit aufladbarer Batterie (Li-ion).
Technische Daten
- Abmessungen (l x h x h): 345 x 160 x 335 mm.
- Gewicht (ohne Zubehör): 6.5 kg.
Anwendungen
Stromverteilung
- Messung des Isolationswiderstandes der Wicklungen von Transformatoren
- Isolierung von langen Kabeln
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3205 TeraOhmXA 5kV | de | 2023 | 10.11.2023 | 679.4 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3205 TeraOhmXA 5kV | de | 1.4.8. | 13.08.2024 | 20 752 539 | 1.6 MB |
