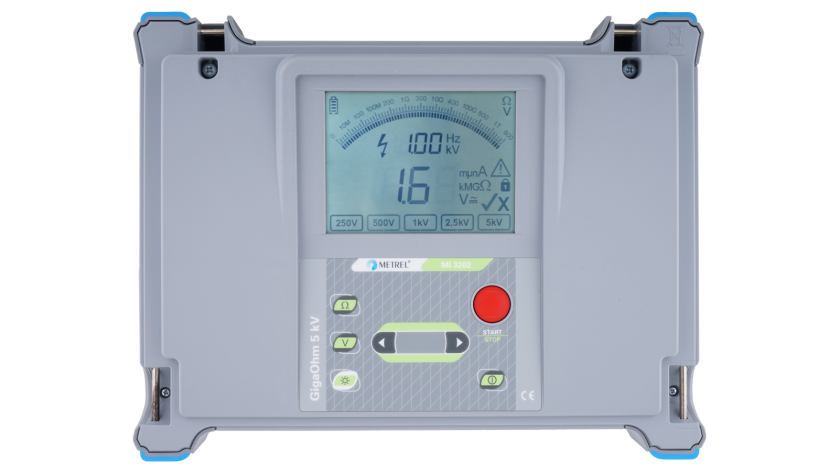

MI 3202 GigaOhm 5 kV

Hochspannungs isolations Prüfgeräte

MI 3202 GigaOhm 5 kV
MI 3202 GigaOhm 5 kV
Das MI 3202 GigaOhm 5 kV bietet eine schnelle und genaue Prüfung des Isolationswiderstands. Fünf Prüfspannungen bis 5 kV und 1 TΩ Widerstandsmessbereich decken den größten Teil der Verwendung im Industrie- und Stromverteilungsbereich ab. Die großer analoge/digitale LCD-Anzeige mit Hintergrundbeleuchtung bietet ein leichtes Ablesen der Prüfergebnisse. Das Messgerät wird in einem robusten Tragekoffer untergebracht, der einen Einsatz in widrigen Bedingungen ermöglicht.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

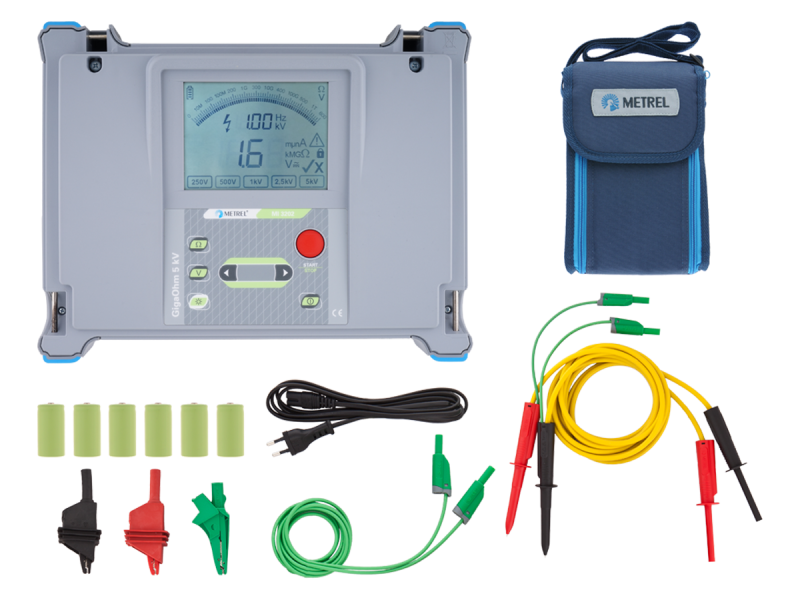

MI 3202 Lieferumfang

  • Instrument GigaOhm 5 kV
  • Tragetasche für Zubehör
  • Netzkabel
  • Geschirmter Prüfleitungssatz für 10 kV,  2 m (schwarz, rot)
  • Krokodilklemmensatz für 10 kV  (schwarz, rot)
  • Prüfleitung mit Krokodilklemme,  2 m (grün)
  • 6 x 1,2 V NiMH-Batterien
  • Handbuch „Modern insulation testing“   (Moderne Isolationsprüfung) auf CD
  • Bedienungsanleitung
Zu Anfrage hinzufügen
Optionales Zubehör

nach Normen

Gebäude-NS-Installation

  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
  • DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand

Funktionen

Messfunktionen

  • Isolationswiderstandsmessung;
  • Spannungsmessung;
  • Frequenzmessung.

Wichtigste Funktionen

  • Messbereich bis 1 TΩ.
  • Analoge Skala und digitale LCD: Die Messergebnisse werden sowohl digital als auch analog dargestellt.
  • Schnelles Einrichten: Schnelles und einfaches Auswählen der Prüfspannung (250 V; 500 V; 1 kV; 2,5 kV; 5 kV).
  • Schnelles Prüfen: 5 mA-Stromversorgung für schnelles Laden der kapazitiven Last.
  • Prüfableitklemme: Zur Beseitigung von potenziellen Oberflächenableitströmen.
  • Automatische Entladung des Prüflings nach der Prüfung.
  • Sicherheit: Überspannungsschutz CAT IV / 600 V
  • Gut lesbar: Große, helle LCD mit Hintergrundbeleuchtung.
  • Eingebautes Akku-Ladegerät und Akkus: Das Messgerät verfügt über ein eingebautes Ladegerät. Ein Satz NiMH-Akkus wird mitgeliefert.
  • Hochwertige Zubehörteile: Mit diesem Messgerät werden standardmäßig geschirmte Prüfleitungen mitgeliefert.
  • Tragbar: Leichte Bauweise (3 kg) mit Tragegriff und Schultergurt.

Technische Daten

  • Abmessungen (l x h x h): 310 x 130 x 250 mm.
  • Gewicht (ohne Zubehör): 3 kg.

Anwendungen

Stromverteilung

  • Isolierung von langen Kabeln

Spezifikationen
