MI 3201 TeraOhm 5 kV Plus
Hochspannungs isolations Prüfgeräte
Das neue Isolationsprüfgerät MI 3201 TeraOhm 5 kV Plus ist ein tragbares Messgerät zur Messung des Isolationswiderstands unter Verwendung hoher DC-Prüfspannungen bis 5 kV. Das TeraOhm 5 kV Plus ermöglicht Isolationswiderstandsmessungen bis 10 TΩ, Stufenspannungsprüfungen, Hochspannungsprüfungen, PI-, DD- und DAR-Berechnungen und Kapazitätsmessungen. Die große LCD-Anzeige ermöglicht eine Echtzeitdarstellung des R(t)-Diagramms. Die Ergebnisse können gespeichert und mittels USB- bzw. RS232-Anschluss und der optional erhältlichen Software HVLink PRO heruntergeladen werden. Zu diesem hochwertigen Messgerät gehören standardmäßig geschirmte Prüfleitungen und hochwertige Zubehörteile, damit Isolationsprüfungen schnell und effektiv durchgeführt werden können.
Besitzen Sie dieses Produkt?
Wählen Sie einen Satz

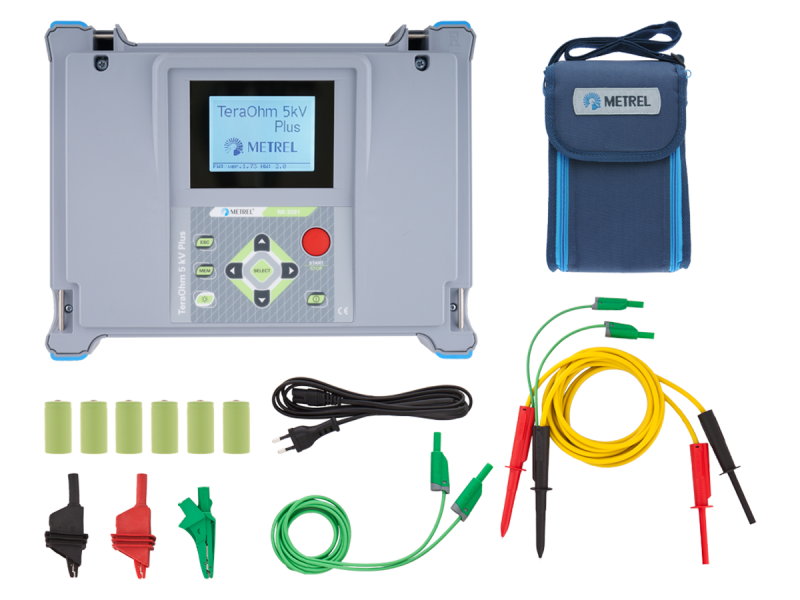

- Instrument TeraOhm 5 kV Plus
- Tragetasche für Zubehör
- Netzkabel
- Geschirmter Prüfleitungssatz für 10 kV, 2 m (schwarz, rot)
- Krokodilklemmensatz für 10 kV (schwarz, rot)
- Prüfleitung mit Krokodilklemme, 2 m (grün)
- 6 x 1,2 V NiMH-Akkus vom Typ C
- Handbuch „Modern insulation testing“ (Moderne Isolationsprüfung) auf CD
- Bedienungsanleitun
nach Normen
Gebäude-NS-Installation
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
Funktionen
Messfunktionen
- Isolationswiderstandsmessung;
- Isolationswiderstandsprüfung mithilfe der Stufenspannung;
- Hochspannungsprüfung;
- Diagnoseprüfung (PI, DD, DAR);
- Aufzeichnen des R(t)-Diagramms;
- Kapazitätsmessung
- Spannungsmessung;
- Frequenzmessung.
Wichtigste Funktionen
- Messbereich bis 10 TΩ.
- Großer Bereich für DC-Prüfspannungen: von 250 V bis 5000 V Schritten à 25 V.
- Hochspannung: Prüfung der Isolation mit einer programmierbaren Rampenprüfspannung von 250 V bis 5 kV und einem programmierbaren Schwellenstrom.
- Stufenspannung: Isolationswiderstandsmessung mittels fünf getrennten proportional eingestellten Prüfspannungen und einem programmierbaren
Timer pro Stufe. - Automatische Prüfung: PI-, DD-, DAR-Berechnungen mit automatischer Widerstandsbereichseinstellung. Alle Daten werden während einer einzelnen Messung angezeigt.
- Prüfableitklemme: Zur Beseitigung von potenziellen Oberflächenableitströmen.
- Fehlersuche: Voll programmierbare Stufenspannungs- und Hochspannungsprüffunktionen helfen bei der Isolierungsfehlersuche.
- Diagramm R(t): Der Echtzeitwiderstand wird in einem Zeitdiagramm fortlaufend dargestellt, um die Reaktion eines Isoliermaterials auf eine Prüfspannung abzubilden.
- Integrierter Timer: Programmierbarer Timer von 1 s bis 10 +0 min.
- Automatische Entladung des Prüflings nach der Prüfung.
- Schnelles Prüfen: 5 mA-Stromversor-gung für schnelles Laden der kapazitiven Last.
- Genaue Messungen: Wählbare Störgeräuschunterdrückungsfilter und geschirmte Prüfleitungen werden standardmäßig mitgeliefert, um eine hohe Messgenauigkeit sicherzustellen.
- Sicherheit: Überspannungsschutz CAT IV / 600 V
- Eingebautes Akku-Ladegerät und Akkus: Das Messgerät verfügt über ein eingebautes Ladegerät. Ein Satz NiMH-Akkus wird mitgeliefert.
- Tragbar: Leichte Bauweise (3 kg) mit Tragegriff und Schultergurt.
Software
PC Software HVLink PRO ist optional erhältliche Software zur Übertragung der Messergebnisse vom Gerät auf PC.
Technische Daten
- Abmessungen (l x h x h): 310 x 130 x 250 mm.
- Gewicht (ohne Zubehör): 3 kg.
Anwendungen
Stromverteilung
- Insulation resistance measurement of transformer’s windings
- Insulation of long cables
