Demo-Boards EE
Anlagen für Labore und Schulen
Die Ausbildung zukünftiger Elektroingenieure in der Bedeutung der Erdung von Objekten des Stromnetzes (Pylone, Transformatoren, Umspannwerkskomponenten usw.) und komplexer industrieller Systeme ist unvollständig ohne praktische Erfahrung in der Erdungsanalyse vor Ort mit entsprechenden Geräten. Der fehlende Zugriff auf solche Objekte und andere Faktoren schließen dies häufig aus und erfordern die Verwendung von didaktischen Simulatoren, die in ein Klassenzimmer passen oder, noch besser, für die Verwendung auf dem Desktop ausreichend klein sind.

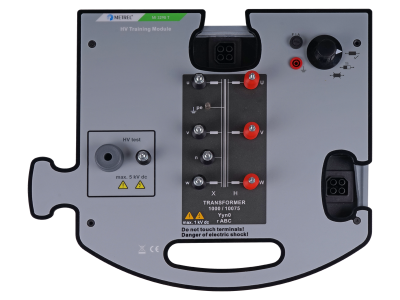

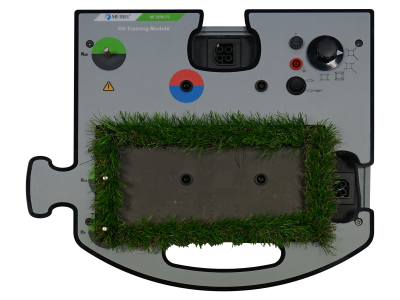

Metrel bietet zwei solcher Desktop-Trainingssimulatoren (Module) an. Einer simuliert ein Stromnetzpylon und der andere einen Leistungstransformator. Sie können einzeln oder kombiniert verwendet werden, um einen miniaturisierten und vereinfachten Simulator eines Stromnetzes mit zwei Pylonen und zwei Transformatoren zu bilden. Beide Module verfügen über leicht erreichbare Klemmen für den Anschluss an Hochspannung-Prüfgeräte und können mit einem Drehknopf eine Vielzahl von Fehlern simulieren.
EIGENSCHAFTEN*
- Sicherheit geht vor: Schulung mit elektronischen Schutzschaltungen zur Überwachung möglicher gefährlicher Situationen.
- Passive Elemente, Leistungswiderstände, induktive Komponenten und Schutzschaltungen in den Boxen senken Überströme und Überspannungen auf ein sicheres Niveau.
- Simulation guter oder schlechter Bedingungen: Pass-and-Fail-Barriere-Einstellungen für alle Entscheidungsparameter.
- Simulation eines halbleitenden Bodens, um die korrekte Verfolgung der Berechnung von Spannungstrichter-, Stufen-, Berührungs- und Kontaktspannungen für verschiedene Situationen und Fehler in Systemen zu lernen.
- Ideale Werkzeuge für die Schulung von Inspektoren, Instandhaltern, Installateuren oder anderen Entscheidungsträgern.
- Schulung durch Übungen zur vorgefertigten Bewertung der Sicherheit an Prüfpunkten, benutzerdefinierte Grenzwerte und getestete Ergebnisse werden zusammengeführt und einfach als PASS / FAIL bewertet.
- Die Module werden mit Handbüchern, Postern, Diagrammen, Präsentationen, Übungen, Wissenskatalogen und Prüfungskatalogen sowie genehmigten Zertifikaten unterstützt (optional, wenn ein separates
- Schulungsmodul lokalisiert ist).
- Demonstrationsausrüstung für elektrische energetische Sicherheit und Qualität.
- Impedanzanalyse des Erdung-/Nullungsnetzwerks.
- Messung der Erdungsnetzimpedanz.
- Erdoberflächenpotentiale.
- Simulation fehlerhafter Schritt- und Kontaktspannung.
- Pylon selektive Beine.
- HF-Erdimpedanzmessung.
- 3-polige Messmethode, 4-polige Messmethode.
- S-Flex-Messmethode mit einer oder mehreren Flexklemmen.
- Unterstützung für HF-Messmethode.
- Unterstützung für Impulsmessmethode.
- GPR-Messung.
- Schritt- und Kontaktspannungsmessung.
- Prüfung des Pylon-Erdungsdrahtes (PGW).
- Simulation eines gebrochenen Verbindungspylonfußwiderstands.
- Pylon-Erdungsringsimulation für GPR-Messungen.
- Simulation einer Erdungskabelverbindung.
- Simulation verschiedener Erdungstypen.
- Analyse von Isoliermaterial.
- Kabelimpedanz, -widerstand und isolierung.
- Hochspannung-Isolationsanalyse.
- Transformator-Widerstandsmessung.
- Messung des Wicklungswiderstandes.
- Analyse des Transformatorumdrehungsverhältnisses.
- Isolationsmessung.
- Isolationswiderstandsprüfung (Spot-Test).
- Diagnosetests (DAR, PI, DD).
- Stufenspannungsprüfung.
- Transformator-Analyse.
- Verschiedene Messverfahren können unter verschiedenen simulierten Fehlern demonstriert/trainiert werden.
- Simulation von Wicklungsbrüchen (Kurzschlussfehler an Wicklungen).
ANWENDUNGEN*
- Schulungszentren.
- Bildung, Schulungen und Seminare.
- Schulung und praktische Ausbildung von Elektroinstallateuren zu Sicherheitsverfahren und Messmethoden.
- Demonstration zur Verwendung verschiedener Messinstrumente und Prüfgeräte.
- Sicherheitsprüfung industrieller energetischer Anlagen.
- Sicherheit von Anlagen über 1.
- Sicherheit von Umspannwerken und Transformatoren.
- Sicherheit von Eisenbahnsystemen.
- Prüfen von TT-, TN- und IT-Systemen.
- Sicherheit und vorausschauende Wartung von Fernübertragungssystemen und Pylonen.
- Erst- und wiederkehrende Prüfungen und Inspektionen von energetischen und industriellen Anlagen.
- Elektrische Sicherheit an Arbeitsplätzen.
- Elektrische Sicherheit in öffentlichen Bereichen.
- Brandschutz und Gefahren, Fehlerbehebung bei überlasteten elektrischen Systemen, heiße Verkabelung oder Verbindungen, fehlerhafte Komponenten.
- Wartung (energetische Anlagenwartung, vorbeugende und vorausschauende Wartung, korrektive Wartung / reaktive Reparaturen).
- Blitzinstallationen.
- Baustellen.
*Hinweis: Die auf dieser Seite vorgestellten Eigenschaften, Funktionen und sonstigen Informationen stellen eine zusammengesetzte Liste aller Funktionen und nicht der Funktionen jedes einzelnen Produkts dar. In den Datenblättern und Benutzerhandbüchern der einzelnen Produkte finden Sie detaillierte Informationen zu den unterstützten Merkmalen und Funktionalitäten.
