MD 9273 Bluetooth TRMS Leckagezange mit Leistungsfunktionen
Messzangen
Die Leckagezange MD 9273 ist die neue Bluetooth-aktivierte Erweiterung zu den Multifunktionsprüfgeräten MI 3155, MI 3152 und MI 3325 von Metrel. Wenn sie zusammen eingesetzt werden, bilden sie ein Team für die Messung von Daten aus einem sicheren Abstand. Die Multifunktionsgeräte können Einschaltströme von der Messung mit der MD 9273 Stromzange aufzeichnen, Daten im Tabellen- oder Diagramm-Format anzeigen, oder sie können dazu verwendet werden, ein 128 Hz-Signal zu erzeugen, das die MD 9273 filtern und zur Kabelverfolgung nutzen kann. Wenn sie als Fernsonde fungiert, kann die Stromzange Daten über Strom, Spannung, Leistung und Harmonische senden. Andererseits ist sie aber auch ein unabhängiges Gerät mit verbesserter Genauigkeit, Bauweise und neuen Funktionen, wie dem VFD-Filter. Sie kann präzise den TRMS AC Leckstrom einer Anlage ablesen, Abfälle in der Anlage erkennen, mögliche Gründe für den Abfall erkennen, die Harmonische im Signal erspüren und grundlegende Leistungsqualitätsprüfungen durchführen.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz

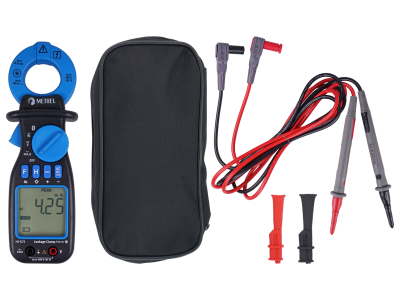

- Stromzange MD 9273
- Prüfleitung mit Sonde, 2 Stück
- Krokodilklemme, 2 Stck.
- 1,5 V-Batterie, Typ AA, 2 Stck.
- Tasche
- Bedienungsanleitung
- Garantie
Videos
Promotional
Instructional
Instructional
Instructional
Instructional
Instructional
Instructional
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
Sicherheit von tragbaren Geräten
- PAT Competences: Portable Appliances Safety Testing
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 2004/108/EG zur elektromagnetischen Verträglichkeit
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
- DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
- DIN EN IEC 61010-2-032 (VDE 0411-2-032):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-032: Besondere Anforderungen für handgehaltene und handbediente Stromsonden für elektrische Prüfungen und Messungen
- DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- TRMS AC und DC -Spannungsmessung;
- TRMS AC-Strommessung;
- Frequenzmessung;
- VFD-Frequenz- und-Spannungsmessung;
- Messung der Harmonischen;
- Messung der Leistungsparameter
Wichtigste Funktionen
- Bluetooth-Anschluss an MI 3155, MI 3152 und MI 3325.
- Einschaltstrom-Aufzeichnung mit MI 3155, MI 3152 und MI 3325.
- Online-Messungen von Strom, Spannung, Leistung, Stromharmonischen und Spannungsharmonischen.
- 128 Hz Kerbfilter für die Kabelverfolgung.
- TRMS: Präzise Abmessung von sinusförmigen und nicht-sinusförmigen Signalen.
- Backengröße: 28 mm.
- Geschirmte Backe: Die geschirmte Backe ermöglicht es, das Zangenmessgerät in den lautesten Umgebungen einzusetzen.
- Präzise: Messungen des AC-Stroms mit einer Genauigkeit von 0,8 % und einer Basisauflösung von 0,01 mA, sowie der Spannung mit einer Genauigkeit von 0,5 % und einer Basisauflösung von 0,01 V.
- Leistung: Messungen mit verschiedenen Leistungsparametern (aktiv, reaktiv, Scheinleistung, THD, PF, Phasenverschiebung).
- Intelligente Verlustanalyse: Komplexe Algorithmen erkennen Abfälle und ermöglichen die Bestimmung möglicher Gründe für Stromabfälle.
- Harmonische: Misst Stom- oder Spannungsharmonische Komponenten und einen Prozentwert einer Harmonischen bis zur 19.
- THD und PF: Duales Display ermöglicht, dass Messungen zusammen mit der Total Harmonic Distortion (THD) oder dem Leistungsfaktor (Power Factor - PF) angezeigt werden.
- Spitzenwert: Der Spitzenwert der Wellenform oder des Crest-Faktors kann angezeigt werden.
- Haltefunktion: Datenhaltefunktion zum Einfrieren der Anzeige fur spatere Auswertung.
- MAX/MIN: Aufzeichnung von Maximum- und Minimumwerten.
Anwendungen
Stromerzeugung
- Power quality analysis in medium voltage facilities
Niederspannungserdung und Blitzschutz
- Überspannungsschutzgeräte
Low voltage power quality
- Unterbrechungsfreie Stromversorgung
Besondere Orte
- Nass- und Außenbereiche
- EVSE-Konstruktion und -Prüfung
Maschinensicherheit
- Sicherheit von Maschinen und fest angeschlossenen Lasten
Erdung und Blitzschutz in Krankenhäusern
- Überspannungsschutzgeräte in Krankenhäusern
Energieversorgung und -verteilung
- Krankenhaus-Schalttafeln und automatischer Auslöseschutz
- Stromqualität
- Unterbrechungsfreie Stromversorgung im Gesundheitswesen
Operationsräume oder Operationssäle
- Medizinisches IT-System
- Isolierte Bereiche RCDs
- Medizinische Geräte
Patientenaufwachräume und Krankenstationen
- Elektrische Sicherheit im Gesundheitswesen, im öffentlichen Raum und am Arbeitsplatz
Sekundäre Stromquellen im Gesundheitswesen
- Generatorsicherheit
- Krankenwagen
Vorbeugende Wartung
- Grundlegender Erdungswiderstand
- Spannungsmessungen
- Strommessungen
- Sicherheit von tragbaren Geräten
Fehlerbehebung
- Photovoltaikanlagen
- Fehlerbehebung bei Geräten
- Erkennung der Phasenfolge
Allgemeiner Zweck
- Hobbyarbeit
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9273 Leakage clamp | de | 2024 | 11.01.2024 | 404.1 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9273 Bluetooth® TRMS Leakage Clamp with Power Functions | Multi-Language | 1.2.8 | 24.08.2023 | 20 753 096 | 1.57 MB |
