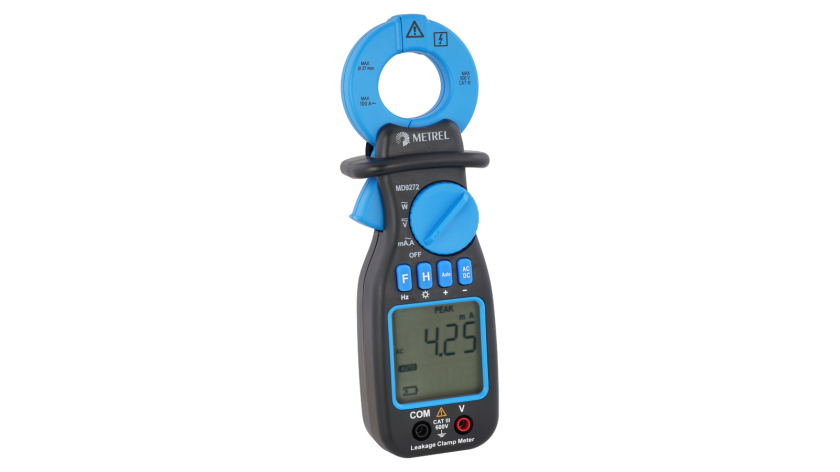

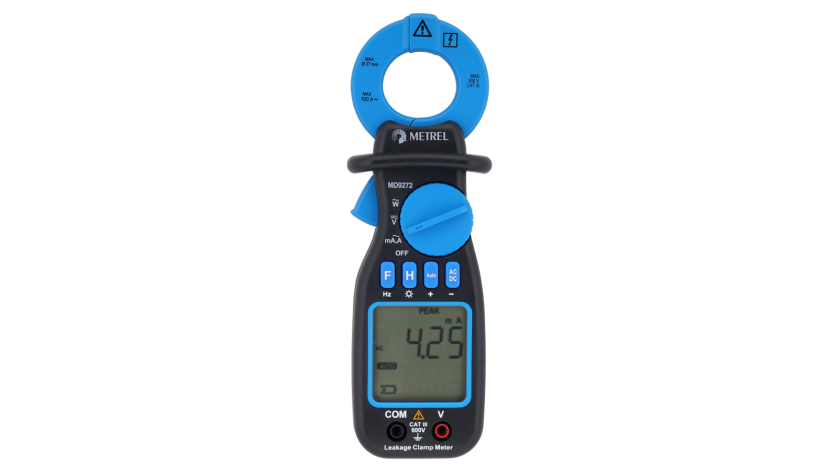

MD 9272 TRMS Leckstrom-Zange mit Leistungsfunktionen Empfehlen
Messzangen
Die MD 9272 ist eine einzigartige Differenzstrom-Messzange. Sie ist nicht nur in der Lage akkurate Messergebnisse für TRMS ACAbleitströme eines Systems anzuzeigen, sondern kann auch Verluste im System feststellen und mögliche Gründe für diese Verluste aufzeigen. Die Messfunktionen für Spannung, Leistung, Harmonische, Leistungsfaktor (PF), THDMessung und Scheitelfaktor machen dieses Messgerät für jeden Elektriker oder Ingenieur zum perfekten Hilfsmittel.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz

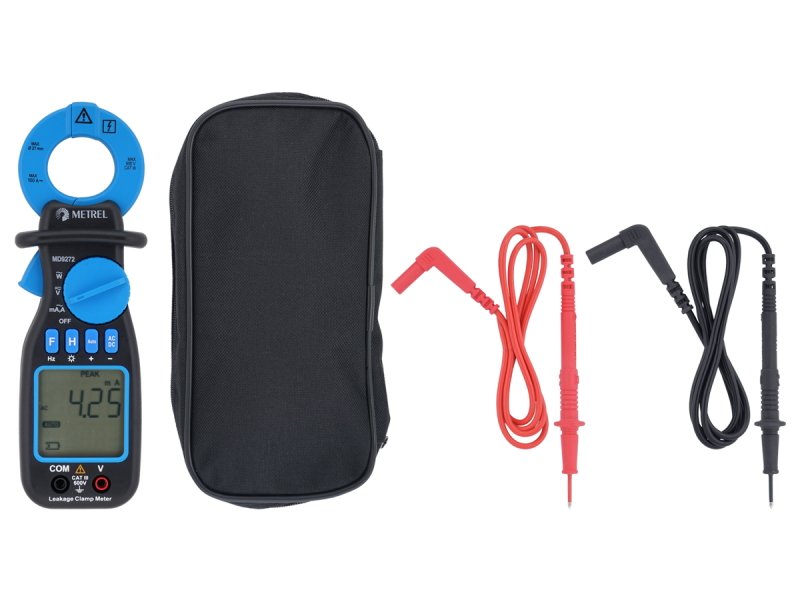

- Stromzange MD 9272
- Messleitungen, 2 Stück
- Batterien
- Tasche
- Bedienungsanleitung
- Garantieerklärung
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
Sicherheit von tragbaren Geräten
- PAT Competences: Portable Appliances Safety Testing
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 2004/108/EG zur elektromagnetischen Verträglichkeit
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
- DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
- DIN EN IEC 61010-2-032 (VDE 0411-2-032):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-032: Besondere Anforderungen für handgehaltene und handbediente Stromsonden für elektrische Prüfungen und Messungen
- DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- TRMS AC Spannungsmessung;
- TRMS AC Strommessung;
- Frequenzmessung;
- Messung von Leistungsparametern.
Wichtigste Funktionen
- TRMS: genaue Messungen sinusförmiger und nicht sinusförmiger Signale.
- ZANGENÖFFNUNG: 28 mm
- Geschirmte Zange: Die geschirmte Messzange ermöglicht den Einsatz auch in Umgebungen mit hohem Störrauschen.
- Genaue Messungen: Die Ablesewerte der AC- Strommessungen weisen eine Genauigkeit von 0,8 % und eine Grundauflösung von 0,01 mA auf, die Spannungsmessungen eine Genauigkeit von 0,5 % und eine
- Grundauflösung von 0,1 V.
- Leistung: Verschiedene Leistungsparameter können gemessen werden (Wirkleistung, Blindleistung, Scheinleistung, THD, PF,
- Phasenverschiebung).
- Intelligente Verlustanalyse: Komplexe Algorithmen erfassen Verluste und ermöglichen eine Bestimmung möglicher Gründe für Stromverluste.
- Harmonische: Misst Strom- und Spannungsharmonische sowie den Anteil in Prozent bis zur 19. Harmonischen.
- THD und PF: Die zweizeilige Anzeige ermöglicht Ablesewerte bei gleichzeitiger Angabe des THD- Messungsoder Leistungsfaktors.
- Spitzenwert: Der Spitzenwert der Wellenform oder der Scheitelfaktor können angezeigt werden.
- MAX/MIN/HALTE-Modus: Zeigt den Maximal-, Minimal- oder Durchschnittswert der Messungen an.
Technische Daten
- Dimensions (l x b x h): 190 x 60 x 43 mm.
- Mass (without accessories): 255 g.
Anwendungen
Stromerzeugung
- Power quality analysis in medium voltage facilities
Niederspannungserdung und Blitzschutz
- Überspannungsschutzgeräte
Low voltage power quality
- Unterbrechungsfreie Stromversorgung
Besondere Orte
- Nass- und Außenbereiche
- EVSE-Konstruktion und -Prüfung
Maschinensicherheit
- Sicherheit von Maschinen und fest angeschlossenen Lasten
Erdung und Blitzschutz in Krankenhäusern
- Überspannungsschutzgeräte in Krankenhäusern
Energieversorgung und -verteilung
- Krankenhaus-Schalttafeln und automatischer Auslöseschutz
- Stromqualität
- Unterbrechungsfreie Stromversorgung im Gesundheitswesen
Operationsräume oder Operationssäle
- Medizinisches IT-System
- Isolierte Bereiche RCDs
- Medizinische Geräte
Patientenaufwachräume und Krankenstationen
- Elektrische Sicherheit im Gesundheitswesen, im öffentlichen Raum und am Arbeitsplatz
Sekundäre Stromquellen im Gesundheitswesen
- Generatorsicherheit
- Krankenwagen
Vorbeugende Wartung
- Grundlegender Erdungswiderstand
- Spannungsmessungen
- Strommessungen
- Sicherheit von tragbaren Geräten
Fehlerbehebung
- Photovoltaikanlagen
- Fehlerbehebung bei Geräten
- Erkennung der Phasenfolge
Allgemeiner Zweck
- Hobbyarbeit
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9272 TRMS Digital Leckstrom-und Leistungsmesszangen | de | 1.0 | 29.09.2016 | 294.61 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9272 Leakage Clamp TRMS Meter with Power Functions | Multi-Language | 2.2.11 | 24.08.2023 | 20 752 381 | 2.27 MB |
