MD 9226 Digitales TRMS AC/DC Stromzangen
Messzangen

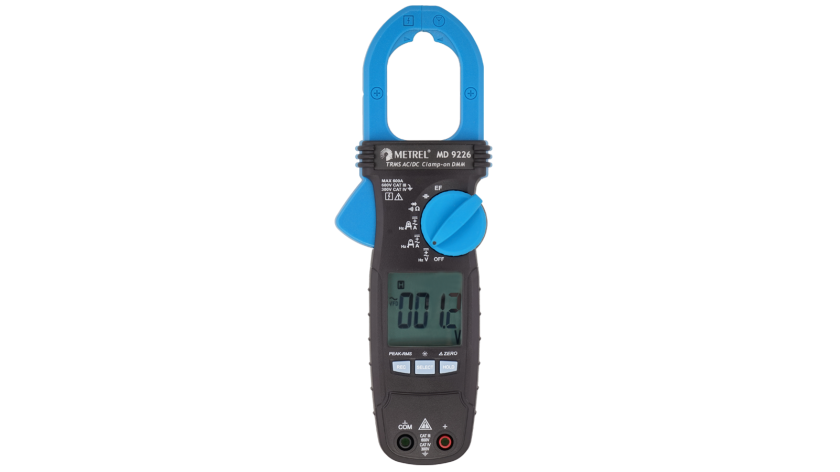

Das MD 9226 ist eine professionelle DC und TRMS AC-Stromzange für Kapazitäts- und Frequenzmessung. Es ist mit einer eingebauten VFD-Funktion ausgestattet, die es ermöglicht mit dem Gerät echte Werte in Übereinstimmung mit der Frequenz zu messen. Das MD 9226 verfügt über eine breite Palette von zusätzlichen Funktionen, einschließlich Daten- und MAX-Hold-Funktionen, automatische Abschaltung, automatische Bereichswahl und einer relativ Null-Funktion. Es nutzt modernste Messtechnik und ist in einem stabilen Gehäuse in Industriequalität untergebracht .
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz

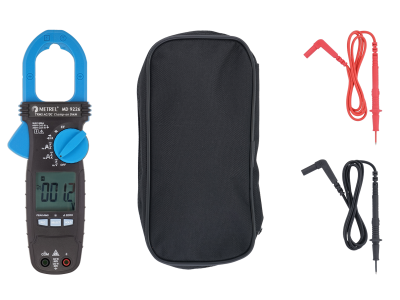

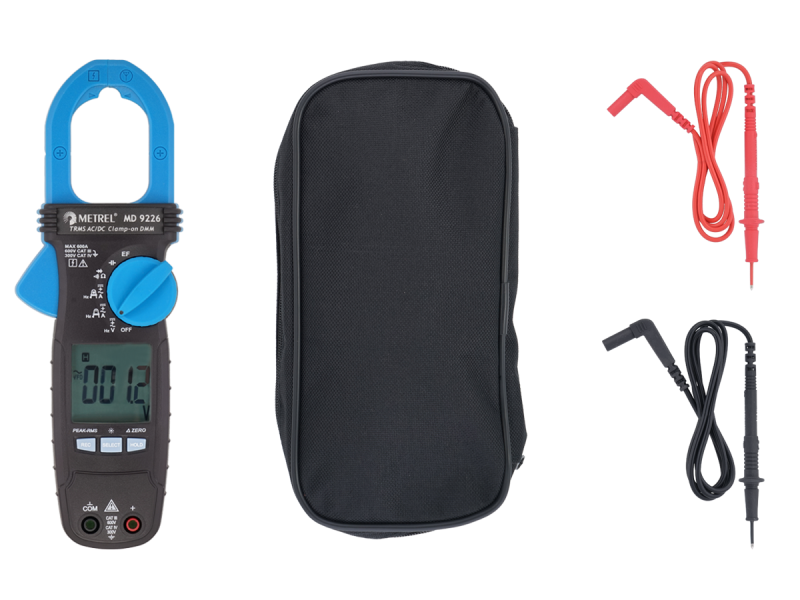

- MD 9226 Stromzange
- Messleitungen mit Prüfspitze, 2 Stück
- Batterien, 2 Stück
- Tasche, 1 Stück
- Bedienungsanleitung
nach Normen
Installationen von medizinischen Räumen und Operationssälen
- DIN VDE 0100-710 (VDE 0100-710):2012-10 Errichten von Niederspannungsanlagen - Teil 7-710: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Medizinisch genutzte Bereiche
Gerätesicherheit gegenüber dem Benutzer
- DIN EN 55032 (VDE 0878-32):2022-08 Elektromagnetische Verträglichkeit von Multimediageräten und Einrichtungen - Anforderungen an die Störaussendung
- DIN EN 61000-2-12 (VDE 0839-2-12):2004-01 Elektromagnetische Verträglichkeit (EMV) - Teil 2-12: Umgebungsbedingungen - Verträglichkeitspegel für niederfrequente leitungsgeführte Störgrößen und Signalübertragung in öffentlichen Mittelspannungsnetzen
- DIN EN IEC 61000-3-2:2019-12; VDE 0838-2:2019-12 Elektromagnetische Verträglichkeit (EMV) - Teil 3-2: Grenzwerte - Grenzwerte für Oberschwingungsströme
- DIN EN 61000-3-3 (VDE 0838-3):2023-02 Elektromagnetische Verträglichkeit (EMV) - Teil 3-3: Grenzwerte - Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom ≤ 16 A je Leiter, die keiner Sonderanschlussbedingung unterliegen
- DIN EN 61000-4-2 (VDE 0847-4-2):2009-12 Elektromagnetische Verträglichkeit (EMV) - Teil 4-2: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen die Entladung statischer Elektrizität
- DIN EN IEC 61000-4-3 (VDE 0847-4-3):2021-11 Elektromagnetische Verträglichkeit (EMV) - Teil 4-3: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder
- DIN EN 61000-4-4 (VDE 0847-4-4):2013-04 Elektromagnetische Verträglichkeit (EMV) - Teil 4-4: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst
- DIN EN 61000-4-5 (VDE 0847-4-5):2019-03 Elektromagnetische Verträglichkeit (EMV) - Teil 4-5: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen Stoßspannungen
- DIN EN 61000-4-7 (VDE 0847-4-7):2009-12 Elektromagnetische Verträglichkeit (EMV) - Teil 4-7: Prüf- und Messverfahren - Allgemeiner Leitfaden für Verfahren und Geräte zur Messung von Oberschwingungen und Zwischenharmonischen in Stromversorgungsnetzen und angeschlossenen Geräten
- DIN EN 61000-4-8 (VDE 0847-4-8):2010-11 Elektromagnetische Verträglichkeit (EMV) - Teil 4-8: Prüf- und Messverfahren Prüfung der Störfestigkeit gegen Magnetfelder mit energietechnischen Frequenzen
- DIN EN 61000-6-5 (VDE 0839-6-5):2016-07 Elektromagnetische Verträglichkeit (EMV) - Teil 6-5: Fachgrundnormen - Störfestigkeit von Betriebsmitteln, Geräten und Einrichtungen, die im Bereich von Kraftwerken und Schaltstationen verwendet werden
- Die Niederspannungsrichtlinie NSR 73/23/EWG Elektrische Geräte, die für die Verwendung innerhalb bestimmter Spannungsgrenzen ausgelegt sind
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
- DIN EN IEC 61010-2-032 (VDE 0411-2-032):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-032: Besondere Anforderungen für handgehaltene und handbediente Stromsonden für elektrische Prüfungen und Messungen
- DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- DC und TRMS AC Spannungen bis 600 V;
- DC und TRMS AC Strommessung bis 600A;
- Widerstandsmessung;
- Akustische Durchgangsprüfung;
- Diodenprüfung;
- Frequenzmessung;
- Kapazitätsmessung;
- Hauptmerkmale.
Wichtigste Funktionen
- Automatische Bereichseinstellung.
- LCD Display mit Hintergrundbeleuchtung, 3-5/6 Digit, 6000 Zähler.
- Automatische, berührungslose Erkennung (EF) von elektromagnetischen Feldern um spannungsführende Leitungen zu lokalisieren und zu verfolgen.
- Data-Hold Funktion.
- Min/Max/Mittelwert Funktion.
- Spitzenwert.
- Relative Null.
- 35 mm Zangenöffnung.
- CAT IV / 300 V, CAT III / 600 V Überspannungskategorien.
Technische Daten
- Dimensions (l x b x h): 223 x 76 x 37 mm.
- Mass (without accessories): 234 g.
Anwendungen
Vorbeugende Wartung
- Spannungsmessungen
- Strommessungen
- Frequenzmessungen
- Batteriesysteme
Fehlerbehebung
- Außendienst
- Elektronische Geräte
Allgemeiner Zweck
- Wohnrauminstandhaltung
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9226 Stromzange | de | 2023 | 21.12.2023 | 278.8 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9226 TRMS AC/DC Current Clamp Meter | Multi-Language | 1.1.5 | 22.12.2023 | 20 752 585 | 7.05 MB |
