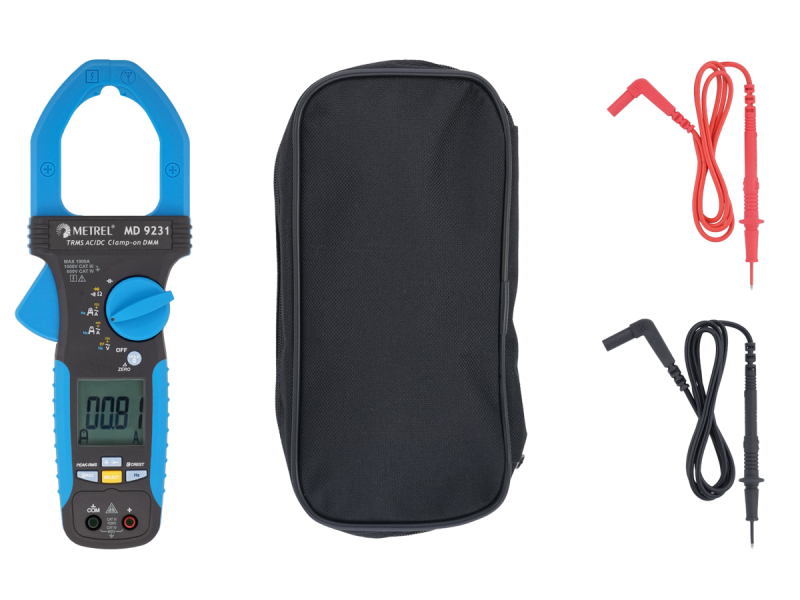

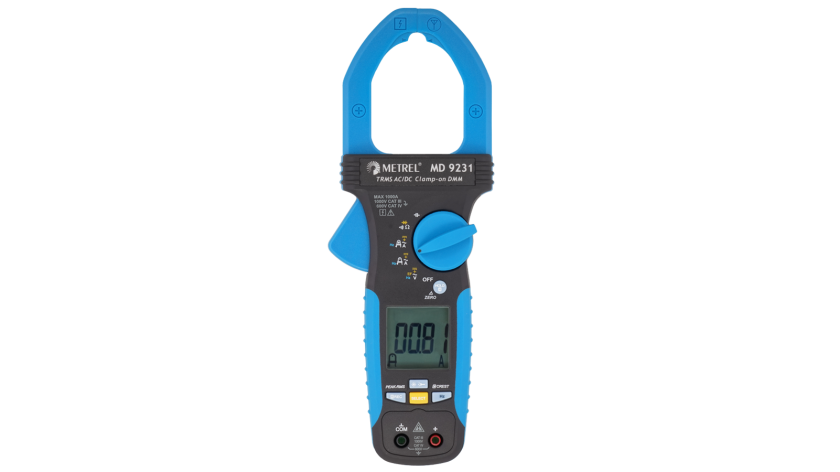

MD 9231 Digitales Industrie TRMS AC/DC Stromzangen

Messzangen

Das MD 9231 ist ein TRMS AC und DC Stromzangen Messgerät für industrielle Anwendungen mit großer Zangenöffnung und ist geeignet für die Messung von Strömen bis 1000 A .Wichtige Merkmale sind die Kapazitäts- und Frequenzmessung, die eingebaute VFD Funktion ermöglicht es mit dem Gerät echte Werte in Übereinstimmung mit der Frequenz zu messen. Das MD 9231 verfügt über eine breite Palette von zusätzlichen Funktionen, einschließlich Daten- und MAX-Hold-Funktionen, automatische Abschaltung, automatische Bereichswahl und einer relativ Null-Funktion. Es nutzt modernste Messtechnik und ist in einem stabilen Gehäuse in Industriequalität untergebracht . Es hat auch eine Taschenlampe für die Arbeit in dunklen Umgebungen.

Wählen Sie einen Satz

nach Normen

Installationen von medizinischen Räumen und Operationssälen

  • DIN VDE 0100-710 (VDE 0100-710):2012-10 Errichten von Niederspannungsanlagen - Teil 7-710: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Medizinisch genutzte Bereiche

Gerätesicherheit gegenüber dem Benutzer

  • DIN EN 55032 (VDE 0878-32):2022-08 Elektromagnetische Verträglichkeit von Multimediageräten und Einrichtungen - Anforderungen an die Störaussendung
  • DIN EN 61000-2-12 (VDE 0839-2-12):2004-01 Elektromagnetische Verträglichkeit (EMV) - Teil 2-12: Umgebungsbedingungen - Verträglichkeitspegel für niederfrequente leitungsgeführte Störgrößen und Signalübertragung in öffentlichen Mittelspannungsnetzen
  • DIN EN IEC 61000-3-2:2019-12; VDE 0838-2:2019-12 Elektromagnetische Verträglichkeit (EMV) - Teil 3-2: Grenzwerte - Grenzwerte für Oberschwingungsströme
  • DIN EN 61000-3-3 (VDE 0838-3):2023-02 Elektromagnetische Verträglichkeit (EMV) - Teil 3-3: Grenzwerte - Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom ≤ 16 A je Leiter, die keiner Sonderanschlussbedingung unterliegen
  • DIN EN 61000-4-2 (VDE 0847-4-2):2009-12 Elektromagnetische Verträglichkeit (EMV) - Teil 4-2: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen die Entladung statischer Elektrizität
  • DIN EN IEC 61000-4-3 (VDE 0847-4-3):2021-11 Elektromagnetische Verträglichkeit (EMV) - Teil 4-3: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder
  • DIN EN 61000-4-4 (VDE 0847-4-4):2013-04 Elektromagnetische Verträglichkeit (EMV) - Teil 4-4: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst
  • DIN EN 61000-4-5 (VDE 0847-4-5):2019-03 Elektromagnetische Verträglichkeit (EMV) - Teil 4-5: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen Stoßspannungen
  • DIN EN 61000-4-7 (VDE 0847-4-7):2009-12 Elektromagnetische Verträglichkeit (EMV) - Teil 4-7: Prüf- und Messverfahren - Allgemeiner Leitfaden für Verfahren und Geräte zur Messung von Oberschwingungen und Zwischenharmonischen in Stromversorgungsnetzen und angeschlossenen Geräten
  • DIN EN 61000-4-8 (VDE 0847-4-8):2010-11 Elektromagnetische Verträglichkeit (EMV) - Teil 4-8: Prüf- und Messverfahren Prüfung der Störfestigkeit gegen Magnetfelder mit energietechnischen Frequenzen
  • DIN EN 61000-6-5 (VDE 0839-6-5):2016-07 Elektromagnetische Verträglichkeit (EMV) - Teil 6-5: Fachgrundnormen - Störfestigkeit von Betriebsmitteln, Geräten und Einrichtungen, die im Bereich von Kraftwerken und Schaltstationen verwendet werden
  • Die Niederspannungsrichtlinie NSR 73/23/EWG Elektrische Geräte, die für die Verwendung innerhalb bestimmter Spannungsgrenzen ausgelegt sind
  • Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
  • DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
  • DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
  • DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
  • DIN EN IEC 61010-2-032 (VDE 0411-2-032):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-032: Besondere Anforderungen für handgehaltene und handbediente Stromsonden für elektrische Prüfungen und Messungen
  • DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen

EMV-Sicherheit

  • EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen

Funktionen

Messfunktionen

  • DC und TRMS AC Strommessung bis 1000 V
  • DC und TRMS AC Strommessung bis 1000 A
  • Widerstandsmessung;
  • Akustische Durchgangsprüfung;
  • Diodenprüfung;
  • Frequenzmessung;
  • Kapazitätsmessung.

Wichtigste Funktionen

  • Automatische Bereichseinstellung.
  • LCD Display mit Hintergrundbeleuchtung, 3-5/6 Digit, 6000 Zähler.
  • Taschenlampe.
  • Automatische, berührungslose Erkennung (EF) von elektromagnetischen Feldern um spannungsführende Leitungen zu lokalisieren und zu verfolgen.
  • Data-Hold Funktion.
  • Min/Max/Mittelwert Funktion.
  • Relative Null.
  • 51 mm Zangenenöffnung.
  • CAT IV / 600 V, CAT III / 1000 V Überspannungskategorien.

Technische Daten

  • Dimensions (l x b x h): 258 x 94 x 44 mm.
  • Mass (without accessories): 392 g.

Anwendungen

Stromverteilung

  • Resistance measurement of dual-grounded high voltage circuit breakers

Sekundäre Stromquellen im Gesundheitswesen

  • Generatorsicherheit

Vorbeugende Wartung

  • Spannungsmessungen
  • Strommessungen
  • Frequenzmessungen
  • Batteriesysteme

Fehlerbehebung

  • Fehlerbehebung bei Geräten
  • Fehlerbehebung bei der Installation
  • Außendienst
  • Elektronische Geräte

Allgemeiner Zweck

  • Industrielle Prüfung

Spezifikationen

Downloads

Datasheet Sprache Version Datum Hinweise Dateityp Dateigröße Download
MD 9231 Stromzange de 2023 21.12.2023 pdf 263.29 KB
Manual Sprache Version Datum Hinweise Dateityp Dateigröße Download
MD 9231 Industrial TRMS AC/DC Current Clamp Meter en 1.2.5 22.12.2023 20 752 584 pdf 6.35 MB Login
DoC Sprache Version Datum Hinweise Dateityp Dateigröße Download
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Externer Link Unbekannt
