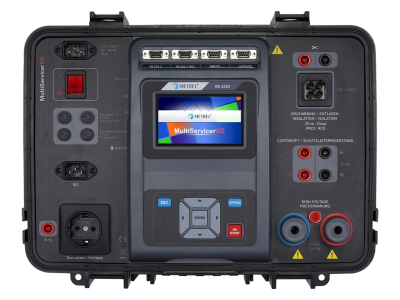

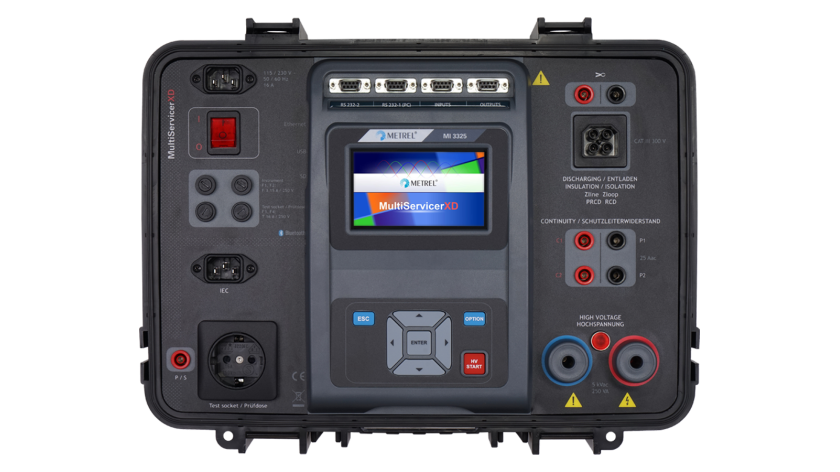

MI 3325 MultiServicerXD Empfehlen
Maschinen- und Schaltschrank Prüfgeräte
Der neue MultiServicerXD bietet in Verbindung mit dem CE-Adapter A 1460 eine perfekte und schnelle Losung fur die Durchführung von Autotests uber einen einzigen Prüfanschluss. Durch die Verwendung der PC-Software, Metrel Electrical Safety Manager, kann der Anwender eigene Prüfsequenzen erstellen und diese auf dass Prüfgerät hochladen. Es gibt zahlreiche Prüfsequenzen die Sie für die Prüfungen unterstützen. Der MultiServicerXD bietet eine HV Prüfung AC 100 V ... 5.1 kV und das modernste SPEICHER MENU. Umfassende Prüfstrukturen bzw. -sequenzen beschleunigen die Arbeit immens. Der MultiServicerXD verfügt uber einen menügesteuerten, intuitiven 3,4“ Farb-Touch Screen, der die vollstandige Konfiguration und Durchführung von Prüfungen ermöglicht.
Besitzen Sie dieses Produkt?

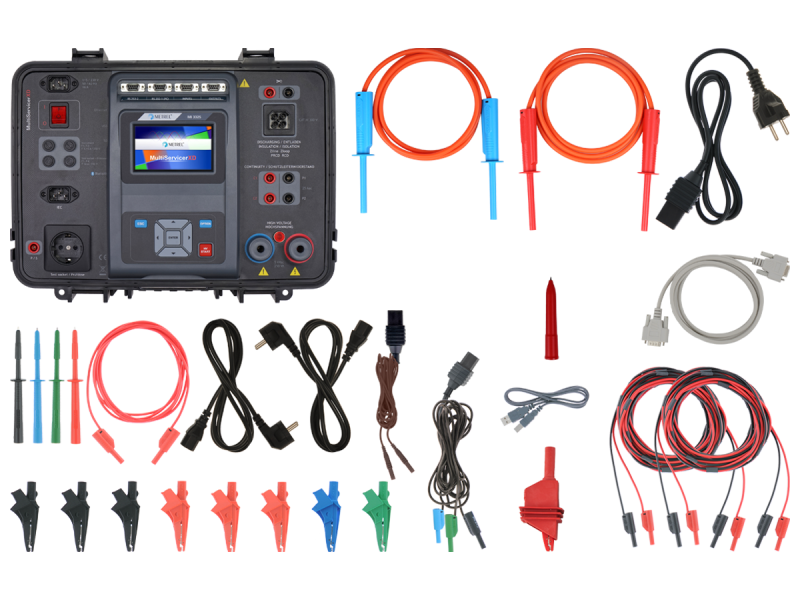

Wählen Sie einen Satz
- Prüfgerät MultiServicerXD
- HV Prüfleitung mit Prüfspitze
- HV Messleitung mit Krokodilklemme
- Netzkabel
- IEC Prüfkabel
- Restspannungsprüfleitung
- Prüfnetzkabel
- 3-Leiter Prüfadapter, 3 x 3 m
- Widerstandsprüfleitung 2,5 m, 2 Stück
- Prüfleitung, rot, 1,5 m
- Prüfspitzen, 4 Stück (schwarz, rot, grün, blau)
- Krokodilklemme, grün
- Krokodilklemme, blau
- Krokodilklemme, schwarz, 3 Stück
- Krokodilklemme, rot, 3 Stück
- Kalibrierzertifikat
- RS232 Kabel
- USB Kabel
- CD mit Bedienungsanleitung (Vollversion)
- PC SW Metrel ES Manager PRO
- Schutztasche für Zubehör*
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
- EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
- DIN IEC 60364 Errichten von Niederspannungsanlagen
- DIN VDE 0100-410:2007-06; VDE 0100-410:2007-06 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen Schlag
- EN 61008-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter ohne eingebauten Überstromschutz (RCCBs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
- EN 61009-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter mit eingebautem Überstromschutz (RCBOs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
- AS / NZ 3017 Electrical installations – Verification guidelines
- BS 7671 IEE Wiring Regulations (18th edition)
Sicherheit elektrischer Schaltanlagen
- ESB Competences: Electrical Switchboards Safety Testing
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
- DIN EN 62271 (VDE 0671) Hochspannungs-Schaltgeräte und -Schaltanlagen
- DIN EN 62271-1 (VDE 0671-1):2018-05 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen für Wechselstrom-Schaltgeräte und -Schaltanlagen
- DIN EN IEC 62271-100 (VDE 0671-100):2022-12 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Wechselstrom-Leistungsschalter
Maschinensicherheit
- MST Competences: Machines Electrical Safety Testing
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60204-1 (VDE 0113-1):2019-06 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 62368-1 (VDE 0868-1):2021-05 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
- DIN EN 61180 (VDE 0432-10):2017-04 Hochspannungs-Prüftechnik für Niederspannungsgeräte - Begriffe, Prüfung und Prüfbedingungen, Prüfgeräte
- DIN EN 61557-14 (VDE 0413-14):2014-02 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 14: Geräte zum Prüfen der Sicherheit der elektrischen Ausrüstung von Maschinen
Sicherheit von tragbaren Geräten
- PAT Competences: Portable Appliances Safety Testing
- AWE Competences: Arc Welding Equipment Safety Testing
- EN 50699 Recurrent Test of Electrical Equipment
- EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- AS / NZ 3760 In-service safety inspection and testing of electrical equipment
- VDE 0701 Inspection after repair, modification of electrical appliances - periodic
- VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
- DIN EN 60974-4 (VDE 0544-4):2017-05 Lichtbogenschweißeinrichtungen - Teil 4: Wiederkehrende Inspektion und Prüfung
- IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- Widerstand (2W und 4W), 0,2A, 4A, 10 A, 25 A+ Spannungsabfall @ 10 A;
- HV AC, HV AC programmierbar 100V - 5100V;
- Isolationswiderstand (R Iso, R Iso-Sond) 50 V, 100 V, 250 V, 500 V, 1000 V (DC);
- Ersatzableitstrom, (Iers, Iers-S) 110 V AC, 230 V AC;
- Z Loop – Schleifenimpedanz und Kurzschlussstrom (Ik, Ulpe, Uc(P));
- Zs RCD – Schleifenimpedanz und Kurzschlussstrom im System mit RCD (Ik, pe, Uc(P));
- Z Line – Leitungsimpedanz und Kurzschlussstrom (Ik, Uln);
- Funktionsprüfung (Leistung P/S/Q, Spannung, Strom, cos phi, Frequenz, ThdU, ThdI, LF).
- Berührungsstrom; RCD-Prüfung (RCD-Uc, RCD-t, RCD I);
- Ipe - Differenzstrom;
- IPE Strom;
- Polarität;
- Zangenstrom;
- Spannung, Frequenz und Drehfeld;
- Varistor Prüfung;
- Spannungsabfall;
- Restspannung.
Wichtigste Funktionen
- Touch Screen: hochauflösender Farb Touch Screen, 4,3 ”TFT.
- Zweifache Bedienmöglichkeit: Tastatur und Touch Screen ermöglichen es dem Benutzer, das Prüfgerät in beliebiger Weise zu steuern.
- Vordefinierte AUTO SEQUENCEs®: ermöglichen eine einfache und schnelle Durchführung der Prüfsequenz für den ausgewählten Prüfling.
- Unterstützung für RCD Prüfung: Alle Prüfgeräte unterstützen das Prüfen von A-, AC-, B-, B + und F RCDs.
- Prüfung von Schweißgeräten (nur in Verbindung mit dem A 1422): MultiServicerXD unterstützt die Prüfung von Schweißgeräten gemäß EN 60974-4/VDE 0544-4
- Funktiosprüfungen.
- Sichtprüfungen.
- Eigene Sicht- und Funktionsprüfungen.
- Integrierte Hilfe-Bildschirme für die Referenzierung vor Ort.
- Integrierte Sicherungstabellen für die automatische Auswertung der Line / Schleifenimpedanz Ergebnisse.
- Überwachung aller 3 Spannungen in Echtzeit.
- Hi Pot: Hochspannung AC (5.1 kV @ 250 VA).
- Widerstand: 4 - Leiter Schutzleiterwiderstandsprüfung mit wählbaren Prüfstrom (0,2 A, 4 A, 10A, 25A), ermöglicht genaue Messungen.
- Kommunikation: 4x - RS232, USB, Ethernet und Bluetooth Kommunikationsschnittstellen ermöglichen das Herunterladen, Hochladen von Daten und die Fernsteuerung des Prüfgeräts.
- Multi-Systemprüfung: das Prüfgerät kann in TT-, TN-, IT- und 115-V-Versorgungssystemen verwendet werden.
- Automatisiertes RCD Prüfverfahren (RCD AUTO).
- Automatisiertes Impedanzprüfverfahren (Z AUTO).
- Filterung der Messungen nach dem ausgewählten Arbeitsbereich;
- Großer Speicher: Unterstützung für microSD Speicherkarten, 8 GB-Karte im Gerät integriert, auf 32 GB erweiterbar.
- PC SW Metrel ES Manager: ermöglicht die Erstellung von Prüftstrukturen, eigen definierten AUTOSEQUENCE®s, professionellen Prüfberichten und den Datentransfer für die Archivierung.
Software
- PC SW Metrel ES Manager: ermöglicht die Erstellung von Prüftstrukturen, eigen definierten AUTOSEQUENCE®s, professionellen Prüfberichten und den Datentransfer für die Archivierung.
Technische Daten
- Abmessungen (L x B x H): 420 x 325 x 180 mm / 420 x 325 x 250 mm (mit Zubehör)
- Gewicht: 13,3 kg / 15,1 kg (mit Zubehör)
Anwendungen
Industrieanlagen
- Erdschlussrelais und Fehlerströme
Sicherheit an elektrischen Niederspannungsanlagen
- Schalttafeln und automatischer Auslöseschutz
Maschinensicherheit
- Sicherheit von Maschinen und fest angeschlossenen Lasten
Vorbeugende Wartung
- Sicherheit von tragbaren Geräten
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3325 MultiServicerXD | de | 2023 | 16.11.2023 | Single leaflets | 581.66 KB |
|
|
| MI 3325 MultiServicerXD | de | 2021 | 30.08.2021 | Technical info | 9.73 MB |
|
|
| Ion SDK and Black-Box protocol | de | 2020 | 01.03.2021 | Brochure | 845.68 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3325 MultiServicerXD | de | 1.6.10 | 19.09.2023 | 20 752 919 | 9.56 MB |
