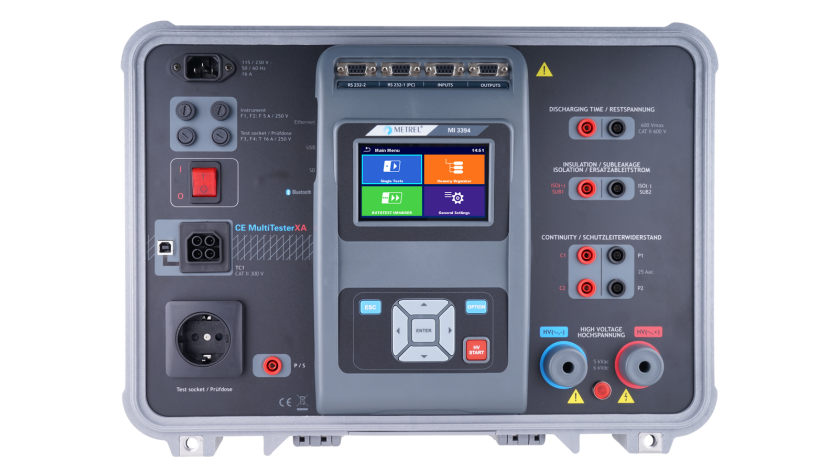

MI 3394 LB CE MultiTesterXA

Maschinen- und Schaltschrank Prüfgeräte

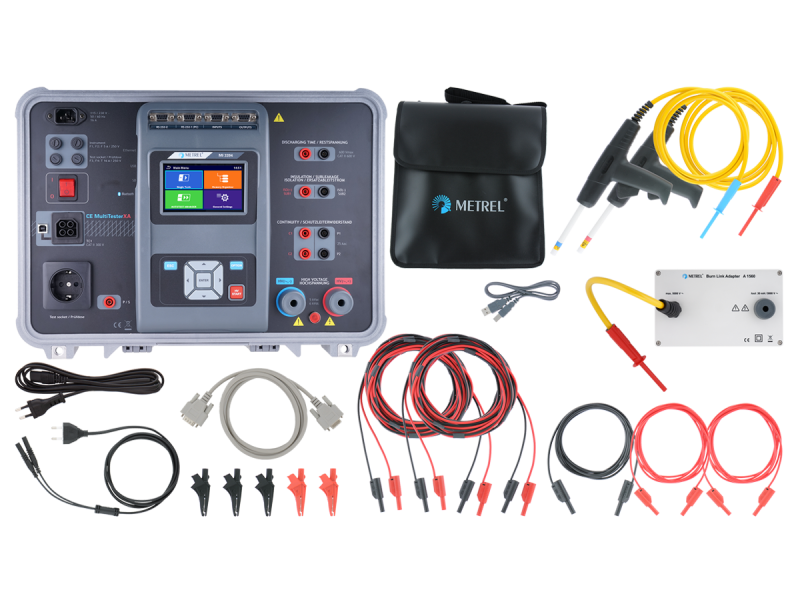

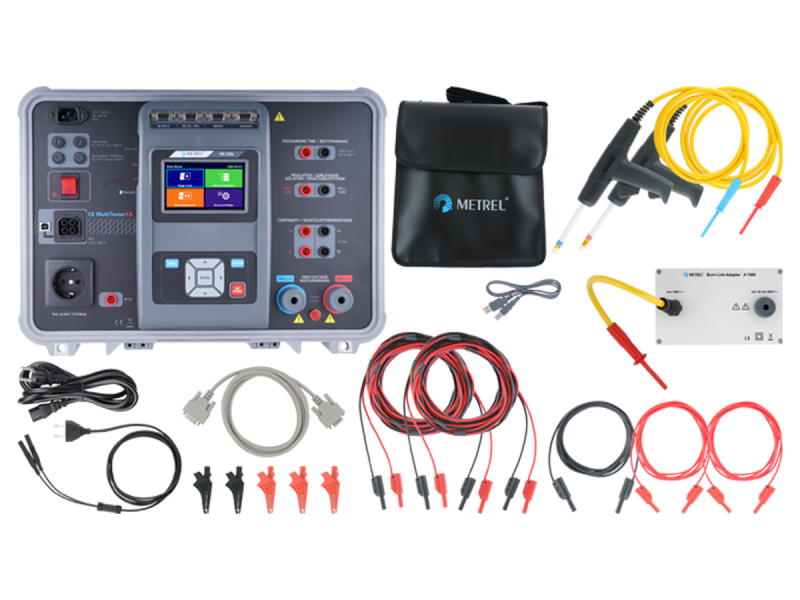

Das LAB Set dient dazu die Anforderungen abzudecken, die am häufigsten in Test-Laboren oder F&E Abteilungen für die Typprüfung erforderlich sind. Eine der wichtigsten Prüfungen die durchgeführt wird, ist die Spannungsfestigkeitsprüfung, sie kann zerstörend oder nicht-zerstörend sein. Das MI 3394 unterstützt die Durchführung von beiden. Zur Durchführung des zerstörerische Spannungsfestigkeitsprüfung muss der Burn Link Adapter (A 1560) verwendet werden. Das Set enthält auch eine Reihe von professionellen HV Prüfpistolen zur sicheren Durchführung von AC + DC HV-Prüfungen. Der Rest der verfügbaren Prüfungen kann mittels verschiedener Prüfklemmen durchgeführt werden. Alle getesteten Daten können auf einer 8 GB Micro-SD-Karte gespeichert werden.

Sets

nach Normen

Gebäude-NS-Installation

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts

Sicherheit der elektrischen Schalttafeln

  • ESB Competences: Electrical Switchboards Safety Testing
  • IEC/EN 61439-1 Low-voltage switchgear and controlgear assemblies - Part 1: General rules

Maschinensicherheit

  • MST Competences: Machines Electrical Safety Testing
  • IEC/EN 50191 Erection and operation of electrical test equipment
  • IEC/EN 60950 Information technology equipment – Safety

Sicherheit von tragbaren Geräten

  • PAT Competences: Portable Appliances Safety Testing
  • IEC/EN 60335-1 Household and similar electrical appliances - Safety
  • IEC/EN 60598-1 Luminaires - Part 1: General requirements and tests
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety

Gerätesicherheit gegenüber dem Benutzer

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits

Funktionen

Messfunktionen

  • Hochspannung, programmierbar (AC/DC);
  • Hochspannungs-Belastungsprüfung;
  • Durchgangsprüfungen;
  • Isolationswiderstandsmessung;
  • Ersatzableitstrom;
  • Differenzableitstrom;
  • Berührungsableitstrom;
  • PE Ableitstrom;
  • Entladezeit;
  • Funktionsprüfungen (Leistung P/S/Q, Spannung, Strom, cos fi, Frequenz, ThdU, ThdI, PF).

Wichtigste Funktionen

  • Ausführung aller Einzelprüfungen.
  • Programmierbare Hochspannungsprüfungen (AC + DC).
  • HV Burn Test, mit begrenzten Durchbruchstrom.
  • 4-Leitungs-Durchgangsprüfung.
  • BESTANDEN / NICHT-BESTANDEN-Bewertung der Prüfergebnisse.
  • Die Ausführung von Auto-Tests über Testanschlüsse des Messgeräts.
  • Eingebaute microSD-Speicherkarte (8 GB mit dem Gerät geliefert).

Technische Daten

  • Abmessungen (l x h x h): 435 x 292 x 155 mm.
  • Gewicht (ohne Zubehör): 17 kg.
