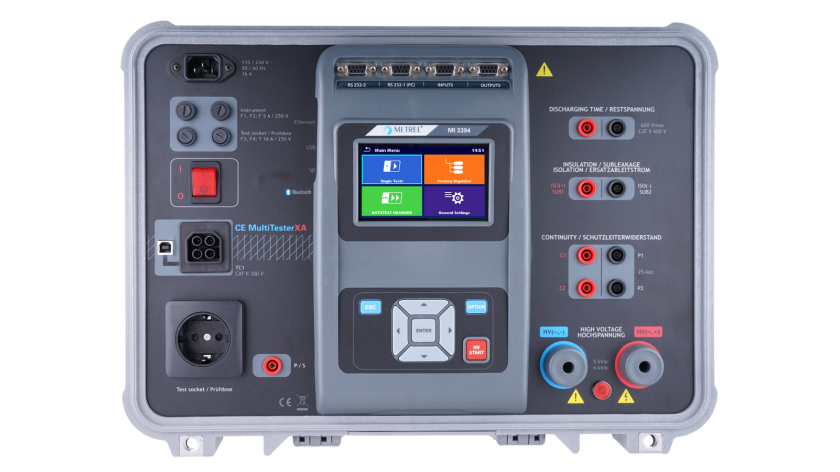

MI 3394 ST CE MultiTesterXA
Maschinen- und Schaltschrank Prüfgeräte
Das STANDARD Set ist auf typischen Anforderungen für kleine Produktionen abgestimmt. Das Intuitive Touchscreen-Display des Geräts ermöglicht eine einfache Auswahl der erforderlichen Prüfungen und Grenzwerte für die schnelle Ausführung. Die Grenzwerte werden für die BESTANDEN / NICHT-BESTANDEN Auswertung verwendet, die Ergebnisse der Prüfung können unter verschiedenen Speicherstrukturebenen gespeichert werden. Das Set ermöglicht die Ausführung aller verfügbaren Einzelprüfungen. Optional kann der Benutzer auch den Barcode-Leser für die Eingabe der Geräte ID verwenden.
Besitzen Sie dieses Produkt?

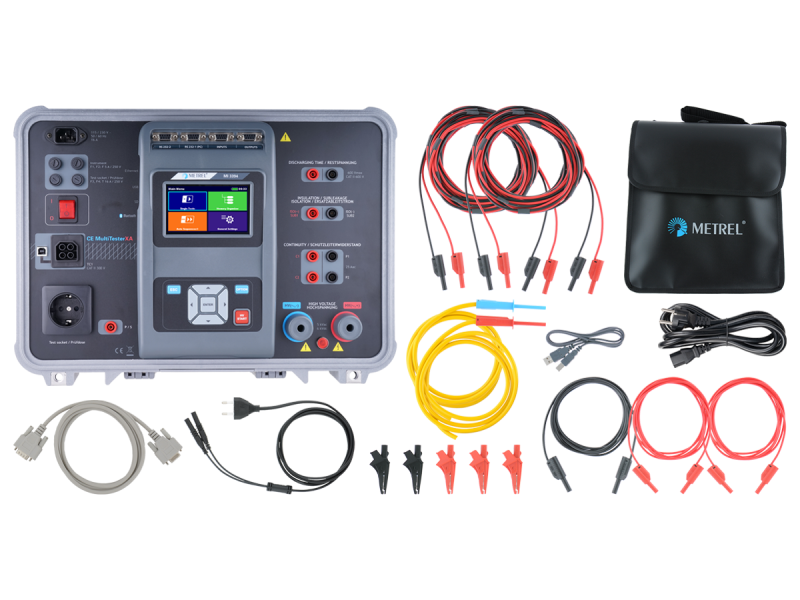

Wählen Sie einen Satz
- Messgerät CE MultiTesterXA
- HV Prüfleitung 5 m, ohne Prüfpistole, 2 Stück
- Durchgangsprüfleitung 2,5 m, 2 Stück
- Durchgangsprüfleitung 1,5 m, 2 Stück
- Isolationsprüfleitung, rot 2,5 m
- Isolationsprüfleitung, schwarz 2,5 m
- Krokodilklemme, schwarz, 3 Stück
- Krokodilklemme, rot, 2 Stück
- Messleitung Entladezeit
- Netzkabel
- Tasche für Zubehör
- Kalibrierzertifikat
- RS232 Kabel
- USB Kabel
- CD mit Bedienungsanleitung (Vollversion)
- PC SW Metrel ES Manager
Videos
Practical testing with MI 3394 CE MultiTesterXA
Demonstration of appliance electrical safety testing with the MI 3394 CE MultiTesterXA & custom test cage.
nach Normen
Gebäude-NS-Installation
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Zutreffende Teile
Sicherheit elektrischer Schaltanlagen
- ESB-Kompetenzen: Elektrische Schaltanlagen Sicherheitsprüfung
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
Maschinensicherheit
- MST-Kompetenzen: Maschinen Elektrische Sicherheitsprüfung
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
Sicherheit von tragbaren Geräten
- PAT-Kompetenzen: Sicherheitsprüfung tragbarer Geräte
- EN 50699 Wiederkehrende Prüfung von elektrischen Geräten
- EN 50678 Allgemeines Verfahren zur Überprüfung der Wirksamkeit der Schutzmaßnahmen von elektrischen Geräten nach der Reparatur
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- VDE 0701 Prüfung nach Instandsetzung, Änderung elektrischer Geräte - Wiederkehrende Prüfung
- VDE 0702 Prüfung elektrischer Geräte - Allgemeine Anforderungen an die elektrische Sicherheit
- IET COP (5. Ausgabe), Inspektion und Prüfung elektrischer Anlagen im Betrieb
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
Funktionen
Messfunktionen
- Hochspannung, programmierbar (AC/DC);
- Hochspannungs-Belastungsprüfung;
- Durchgangsprüfungen;
- Isolationswiderstandsmessung;
- Ersatzableitstrom;
- Differenzableitstrom;
- Berührungsableitstrom;
- PE Ableitstrom;
- Entladezeit;
- Funktionsprüfungen (Leistung P/S/Q, Spannung, Strom, cos fi, Frequenz, ThdU, ThdI, PF).
Wichtigste Funktionen
- Erstellung einer Struktur mit bestimmten Prüfungen.
- BESTANDEN / NICHT-BESTANDEN-Bewertung der Prüfergebnisse.
- Ausführung aller Einzelprüfungen.
- Programmierbare Hochspannungsprüfungen (AC + DC).
- 4-Leitungs-Durchgangsprüfung.
- Professionelle, qualitativ hochwertige HV Prüfpistolen.
- Burn Link Adapter für die Ausführung von Isolationsdurchbruch Prüfungen.
Technische Daten
- Abmessungen (l x h x h): 435 x 292 x 155 mm.
- Gewicht (ohne Zubehör): 17 kg.
Anwendungen
Vorbeugende Wartung
- Sicherheit von tragbaren Geräten
Spezifikationen
