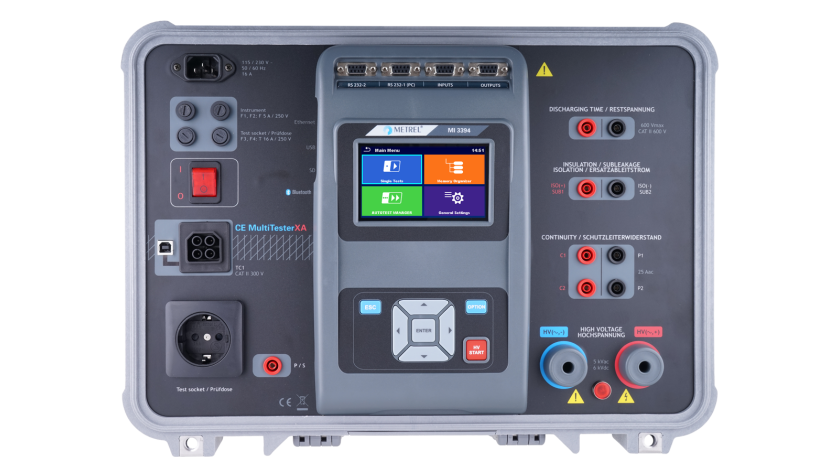

MI 3394 LN CE MultiTesterXA

Maschinen- und Schaltschrank Prüfgeräte

MI 3394 LN CE MultiTesterXA
MI 3394 LN CE MultiTesterXA
Das LINE Set ist vorgesehen für das automatisierte Testen von Geräten während der Produktion. Das MI 3394, in Verbindung mit dem A 1460, bietet dem Anwender volle Freihand-Bedienung während die Prüfung ausgeführt wird. Metrel ES-Manager-Software ermöglicht die Konfiguration von Testverfahren (Sequenzen), die an den Tester hochgeladen und für automatisierte Tests verwendet werden. Prüfabläufe können über ein Fernsteuer Pedal oder den Tip Commander gestartet werden. Vordefinierte Testgrenzen werden für die Bewertung des BESTANDEN / NICHT-BESTANDEN-Status verwendet, wobei die Ergebnisse auf der microSD-Speicherkarte automatisch gespeichert werden. Eindeutige ID der getesteten Maschinen / Anlagen können über Barcode-Scanner während des Testverfahrens hinzugefügt werden.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

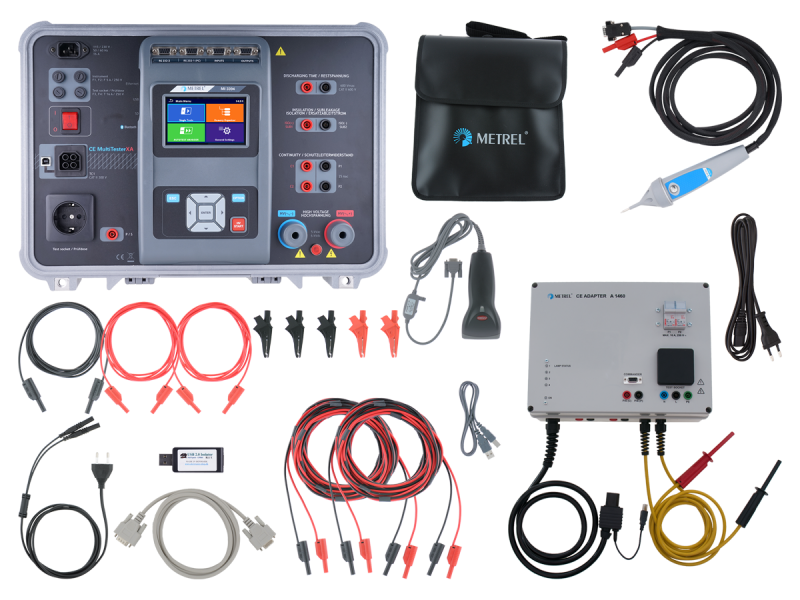

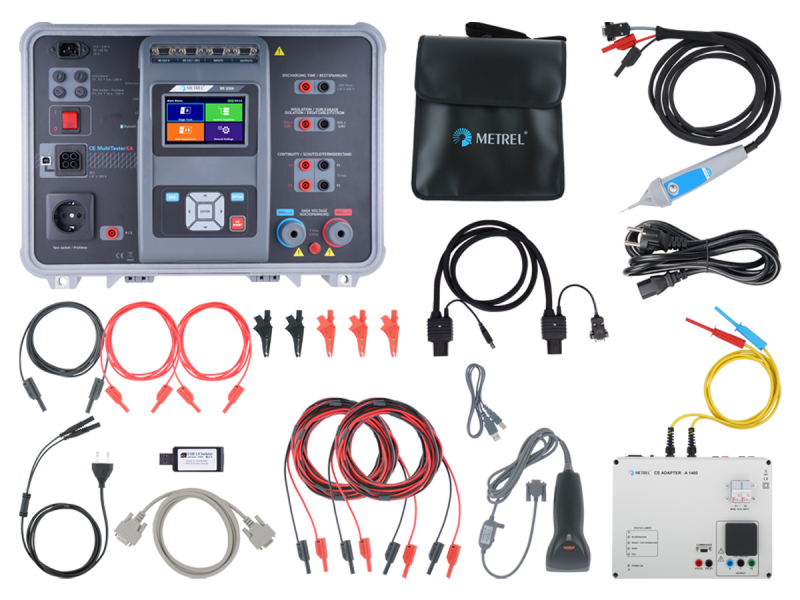

MI 3394 Lieferumfang (LN)

  • MI 3394 CE Messgerät CE MultiTesterXA
  • A 1460 CE Prüfadapter
  • A 1105 Barcode-Leser
  • A 1511 Tip Comander
  • Durchgangsprüfleitung 2,5 m, 2 Stück
  • Durchgangsprüfleitung 1,5 m, 2 Stück
  • Isolationsprüfleitung, rot 2,5 m
  • Isolationsprüfleitung, schwarz 2,5 m
  • Krokodilklemme, schwarz, 3 Stück
  • Krokodilklemme, rot, 2 Stück
  • Entladekabel
  • Netzkabel
  • Tasche für Zubehör
  • Kalibrierzertifikat
  • RS232 Kabel / Ethernet
  • USB Kabel / USB Isolator
  • A 1521 USB Isolator
  • CD mit Bedienungsanleitung (Vollversion)
  • PC SW Metrel ES Manager
Zu Anfrage hinzufügen
Optionales Zubehör

nach Normen

Gebäude-NS-Installation

  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Zutreffende Teile

Sicherheit elektrischer Schaltanlagen

  • ESB Competences: Electrical Switchboards Safety Testing
  • DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011

Maschinensicherheit

  • MST Competences: Machines Electrical Safety Testing
  • DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
  • DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik

Sicherheit von tragbaren Geräten

  • PAT Competences: Portable Appliances Safety Testing
  • EN 50699 Recurrent Test of Electrical Equipment
  • EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
  • DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
  • DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Gerätesicherheit gegenüber dem Benutzer

  • Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
  • DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen

Funktionen

Messfunktionen

  • Hochspannung, programmierbar (AC/DC);
  • Hochspannungs-Belastungsprüfung;
  • Durchgangsprüfungen;
  • Isolationswiderstandsmessung;
  • Ersatzableitstrom;
  • Differenzableitstrom;
  • Berührungsableitstrom;
  • PE Ableitstrom;
  • Entladezeit;
  • Funktionsprüfungen (Leistung P/S/Q, Spannung, Strom, cos fi, Frequenz, ThdU, ThdI, PF).

Wichtigste Funktionen

  • Benutzerdefinierte automatische Testsequenzen über PCSW Metrel ES Manager.
  • Die Ausführung von Testsequenzen mittels A 1460 CE Testadapter.
  • Freihand-Bedienung.
  • BESTANDEN / NICHT-BESTANDEN und Warnleuchten.
  • Programmierbare Inputs und Outputs.
  • Programmierbare Meldungen, Pausen und mehrere unterschiedliche Ablaufbefehle.
  • Die Ausführung aller Prüfungen über einen Testanschluss.
  • Eingebaute microSD-Speicherkarte (8 GB mit dem Gerät geliefert).
  • A 1460 verfügt über ein integriertes in robustes Sicherungsgehäuse, das unzählige Wechsel von Schutzsicherungen ermöglicht.
  • A 1460 hat eingebaute parallele Testanschlüsse an die Prüfdose (ermöglicht dem Benutzer, kundenspezifische Testanschlüsse anzuschließen).
  • Der Test Commander hat eine eingebaute LED-Taschenlampe Lampe und BESTANDEN / NICHT-BESTANDEN-Status LED's.
  • Ausführung der Prüfbefehle über den Test Commander Testknopf.
  • Ein Barcode-Leser ermöglicht die Identifizierung von Geräten die mit einem Barcode versehen sind.

Technische Daten

  • Abmessungen (l x h x h): 435 x 292 x 155 mm.
  • Gewicht (ohne Zubehör): 17 kg.

Anwendungen

Vorbeugende Wartung

  • Sicherheit von tragbaren Geräten

Spezifikationen


Drucken

Downloads

Datasheet Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3394 CE MultiTesterXA de 2021 30.08.2021 Single leaflets pdf 1.09 MB
MI 3394 CE MultiTesterXA de 2017 30.08.2021 Technical info pdf 8.52 MB
Ion SDK and Black-Box protocol de 2020 01.03.2021 Brochure pdf 845.68 KB
Manual Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3394 CE MultiTesterXA de 3.10.22 15.03.2023 20 752 481 pdf 4.39 MB Login
DoC Sprache Version Datum Hinweise Dateityp Dateigröße Download
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Externer Link Unbekannt
Guide Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3394 CE MultiTesterXA de 1.1.2 04.03.2021 20 753 196 pdf 5.27 MB
PC Software Sprache Version Datum Hinweise Dateityp Dateigröße Download
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.22.0.1063 17.11.2023 Readme zip 367.44 MB Login
Android Sprache Version Datum Hinweise Dateityp Dateigröße Download
SW 1304 aMESM Android en 04.01.2021 QR code Externer Link Unbekannt

Videos

Practical testing with MI 3394 CE MultiTesterXA

Demonstration of appliance electrical safety testing with the MI 3394 CE MultiTesterXA & custom test cage.
