A 1532 XA EVSE adapter

E-Mobilität

A 1532 XA EVSE adapter
A 1532 XA EVSE adapter A 1532 XA EVSE adapter A 1532 XA EVSE adapter

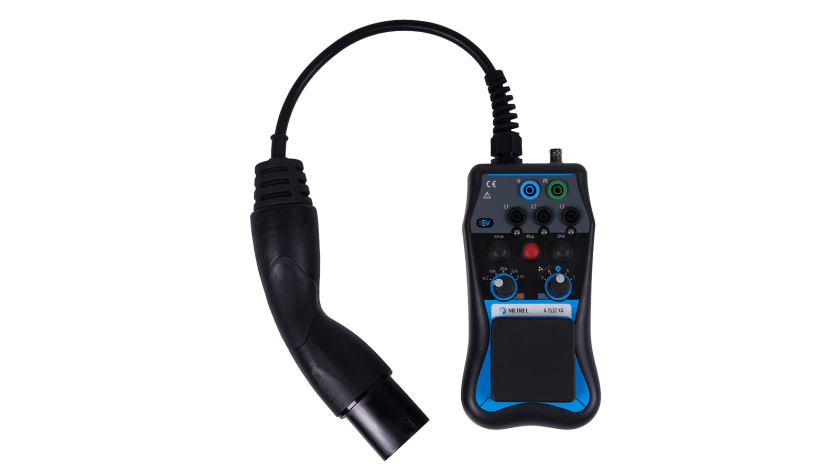

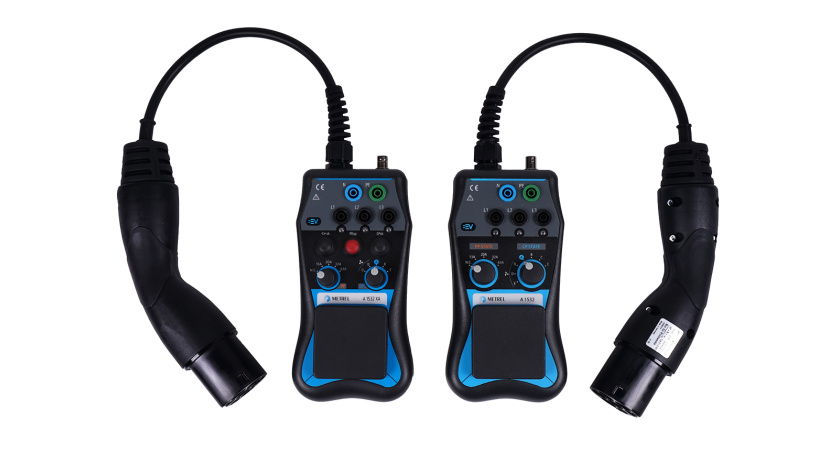

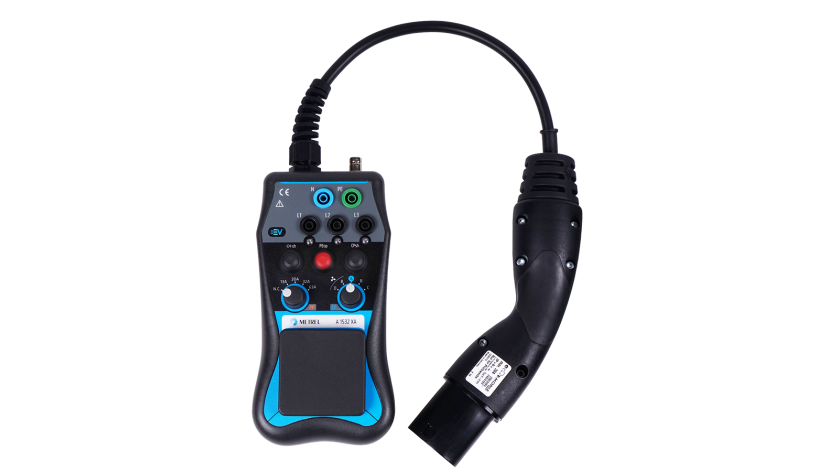

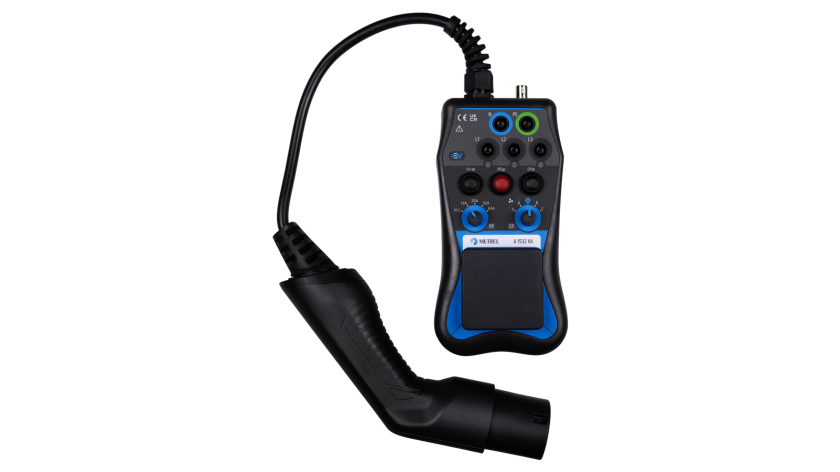

Der Adapter A 1532 EVSE XA eignet sich für elektrische Sicherheits- und Funktionsprüfungen von EVSEs gemeinsam mit den unterstützten METREL-Anlagenprüfgeräten. Er ist für das Testen von Mode-3-EV-Versorgungsgeräten mit einem Typ-2-Stecker ausgelegt. Die XA-Version unterstützt dreiphasige Lasttests mit bis zu 13 A sowie verschiedene Fehlertypen, darunter „PE offen“. Mithilfe der Metrel AutoSequencen®, welche in den neueren Multifunktionstestern vordefiniert sind, kann die komplette EVSE-Ladestation (Schritt für Schritt) per Knopfdruck sowohl elektrisch als auch funktionell getestet werden. Mit MESM kann ein professioneller stationsbasierter Bericht erstellt werden.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

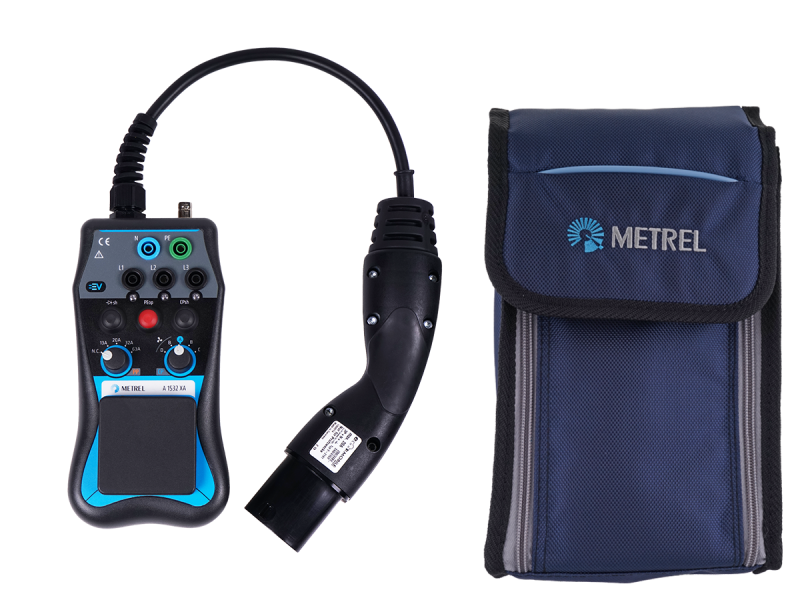

A 1532 XA Lieferumfang

  • EVSE-Instrumentenadapter XA
  • Kleine Transporttasche
  • Bedienungsanleitung
Zu Anfrage hinzufügen
Optionales Zubehör
A 1532 XA EVSE adapter
A 1532 XA EVSE adapter
A 1532 XA EVSE adapter
A 1532 XA EVSE adapter

nach Normen

Gebäude-NS-Installation

  • Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
  • EISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und Wartungspersonal
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe

Elektrische Sicherheit von mobilen Einheiten

  • ISO 6469-3 - Elektrisch angetriebene Straßenfahrzeuge Sicherheitsspezifikation Teil 3: Elektrische Sicherheit

Ausrüstung für die Versorgung von Elektrofahrzeugen

  • EVSE-Kompetenzen: Sicherheit elektrischer Fahrzeugversorgungseinrichtungen

Funktionen

Wichtigste Funktionen

  • Bananenbuchsenausgänge für den Anschluss an ein dreiphasiges Anlagenprüfgerät;
  • Spannungsanzeige am EVSE-Ausgang;
  • Wahlschalter für den Proximity Pilot-Widerstand zum Simulieren des Vorhandenseins von EV-Kabeln sowie zum Erkennen des Nennstroms;
  • Wahlschalter für den Control Pilot-Widerstand zum Simulieren des Zustands eines Elektrofahrzeugs;
  • Buchsenausgang für den Anschluss an ein einphasiges Anlagenprüfgerät (Phase 1, Neutral, PE);
  • Typ-2-Steckverbinder für den EVSE-Anschluss;
  • 6 mA EV RCD-Unterstützung;
  • Unterstützung für Funktionstests;*
  • Unterstützung für EVSE AUTO SEQUENCE®;*
  • Erstellen von MESM-Berichten;**
  • Lasttests mit bis zu 13 A an Buchse – einphasig oder an Bananenbuchsen – dreiphasig;
  • Fehlersimulation von Diodenkurzschluss, PE-CP-Kurzschluss und PE offen;
  • BNC-Ausgangsstecker für CP-Signalüberwachung.

* Funktionsprüfungen und AUTO SEQUENCE® werden nur von den 2,5-kV-Prüfgeräten MI 3155, MI 3152 und MI 3152 H unterstützt.
** Die Berichte können ausschließlich über die MESM-PC-SW gedruckt werden. Die MESM-Lizenz (P 1101) kann separat erworben werden.

Technische Daten

  • Abmessungen (b x h x l): 200 x 100 x 70 mm.
  • Gewicht (ohne Zubehör): 0.90 kg.

Anwendungen

Besondere Orte

  • EVSE-Konstruktion und -Prüfung

e-Mobility

  • Prüfung von EVSE-Hausinstallationen
  • Regelmäßige EVSE-Prüfung
  • Erneuerbare Energien und aufladen von E-Autos

Mobile Installationen

  • Fahrzeuge mit eingebautem Generator

Spezifikationen
