MI 3132 EV Tester Neu
E-Mobilität

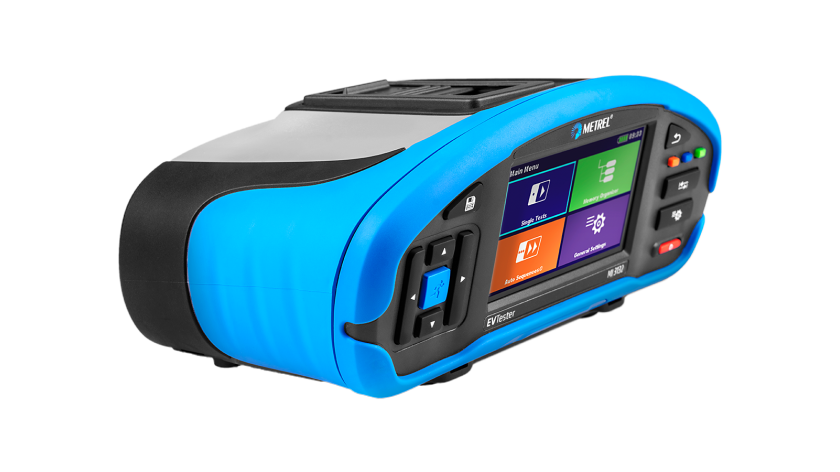

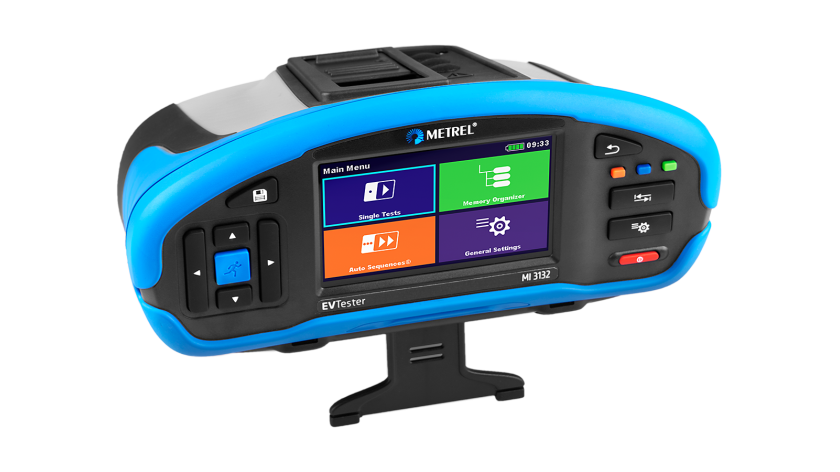

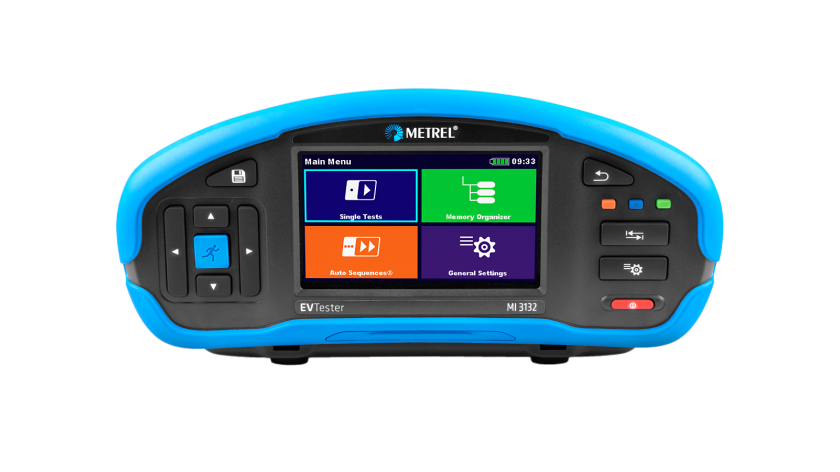

Der MI 3132 EV Tester ist ein tragbares, akkubetriebenes Prüfgerät mit ausgezeichnetem IP-Schutz und wurde speziell für das Prüfen elektrischer Fahrzeuge entwickelt. Das Gerät unterstützt die aktuellste Norm UN ECE R100 Annex 4A, 4B, und ist konzipiert für die Messung des Isolationswiderstands elektrischer Fahrzeuge. Das Gerät ist ergonomisch im Design und verfügt über eine intuitive Benutzeroberfläche, welche einen Speicher-Organizer, sowie voll programmierbare AUTO SEQUENCEn umfasst und über ein großes Touchscreen-Farbdisplay bedient wird. Abgesehen davon unterstützt das Gerät eine breite Spanne an Tests und Messfunktionen, einschließlich der 2 A Mikro-Ohm-Messung, der Dauer-Spannungsüberwachung, Isolationstest bis zu 1500 V, der Phasensequenzprüfung, sowie Funktions- und Sichtprüfungen.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?

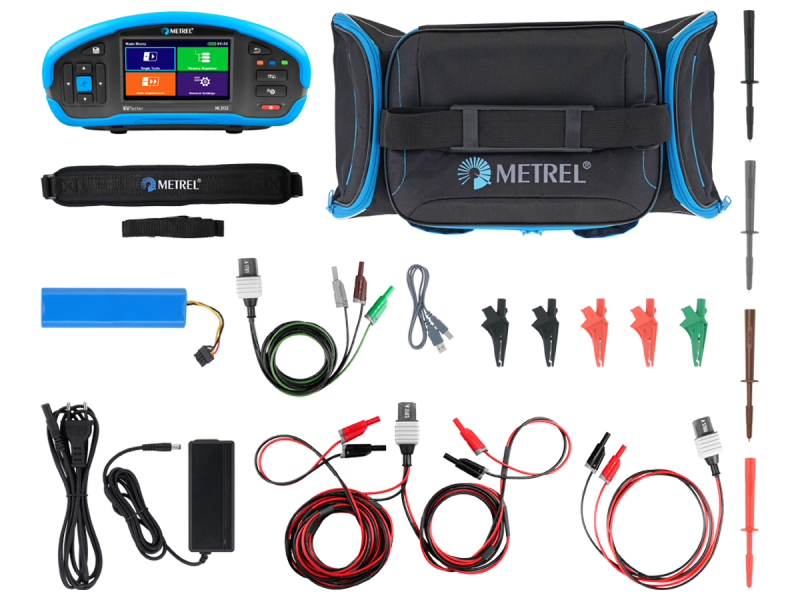

Wählen Sie einen Satz
- Gerät MI 3132 EV Tester
- A 1551 Tragetasche (L)
- A 1707 Set von Tragegurten
- A 1782 4-adrige Prüfleitung, 2 x 2 m, 2 x 5 m
- A 1781 3-adrige Prüfleitung, 3 x 1,5 m
- A 1780 2-adrige Prüfleitung, 2 x 1,5 m
- A 1014 Prüfsonde, schwarz
- A 1016 Prüfsonde, rot
- A 1298 Prüfsonde, braun
- A 1453 Prüfsonde, grau
- A 1013 Krokodilklemme, schwarz, 2 St.
- A 1064 Krokodilklemme, rot, 2 St.
- A 1309 Krokodilklemme, grün
- A 1727 USB-Kabel
- A 1567 4400mAh Akku
- A 1569 Netzteiladapter 12 V, 3 A
- Bedienungsanleitung (Kurzfassung)
- Kalibrierschein
- SW 1201 Metrel ES Manager PRO Lizenz (P 1101)
Videos
Promotional
Event
nach Normen
Elektrische Sicherheit von mobilen Einheiten
- UNECE R 100 Einheitliche Bestimmungen zur Zulassung von Fahrzeugen hinsichtlich spezifischer Anforderungen an den elektrischen Antriebsstrang [2015/505]
- ISO 6469-3 - Electrically propelled road vehicles Safety specification Part 3: Electrical safety
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- Isolationsmessungen gemäß UN ECE R100 und ISO 6469-3 mit eigener REESS als DC-Spannungsquelle;
- Isolationswiderstand mit DC-Spannung von 50 V bis 1500 V;
- DC-Spannungsmessung;
- TRMS-Spannung und Frequenzmessungen;
- Vieradrige Mikro-Ohm-Messungen mit 2 A DC Teststrom;
- Niederohmige Messungen mit 7 mA und 200 mA DC-Teststrom;
- Visuelle Sicherheits- und Funktionsprüfungen.
Wichtigste Funktionen
- Messung des Isolationswiderstands gemäß UN ECE R100, gemessen wird mithilfe einer internen DC-Quelle;
- Durchführen akkurater vieradriger Messungen mit Kelvin-Klemmen und bis zu 2 A Messstrom;
- Einstellbare Dauer und Stromrichtung (unidirektional oder bidirektional) in der Mikro-Ohm-Messung;
- Isolationsspanne: breite Spanne von Isolationstestspannungen von 50 V bis 1500 V, Widerstandsmessbereich bis zu 3 GΩ;
- Überspannungskategorie 1000 V CAT III;
- 4,3“ Farb-LCD-Display mit Touchscreen;
- Programmierbare AUTO SEQUENCEn;
- Hoher Schutzgrad für den Außengebrauch und raue Umgebung;
- DC-Widerstandsmessungen;
- Unterstützung für Einzel- oder automatische Messungen;
- Eingebautes Ladegerät und wiederaufladbare Li-Ion-Akkupack als Standardzubehör;
- BT-Kommunikation mit dem PC via eingebautes BT-Modul;
- PC-SW Metrel ES Manager für die Vor- und Nachbearbeitung von Messungen: Vorbereitung der Teststruktur, Ergebnis-Download, Baum-Ansicht, Tabellenansicht und grafische Ansicht, Speichern und Drucken.
Technische Daten
Maße (BxHxT): 252 x 111 x 165 mm.
Gewicht: 1,78 kg
Anwendungen
e-Mobility
- Regelung Nr. 100 der Wirtschaftskommission der Vereinten Nationen für Europa (UN/ECE) — Einheitliche Bedingungen für die Genehmigung der Fahrzeuge hinsichtlich der besonderen Anforderungen an den Elektroantrieb
Vorbeugende Wartung
- Spannungsmessungen
- Frequenzmessungen
- Batteriesysteme
Allgemeiner Zweck
- Industrielle Prüfung
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3132 EV Tester | de | 2023 | 20.09.2023 | 737.56 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3132 EV Tester | de | 1.2.2. | 12.03.2024 | 20753337 | 3.08 MB |
Login
|
| DoC | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Externer Link | Unbekannt |
|
| PC Software | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| SW 1201 Metrel Electrical Safety Manager (MESM) | Multi-Language | 1.23.0.1115 | 29.02.2024 | Readme | zip | 369.58 MB |
Login
|
| Firmware | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3132 EV Tester | Multi-Language | 1.1.8 | 22.11.2023 | Readme | zip | 8.13 MB |
|
