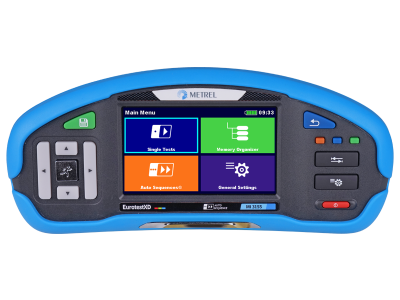

MI 3155 EurotestXD Empfehlen
Multifunktionale Prüfgeräte
MI 3155 EurotestXD ist das neueste Flaggschiff von Metrels fortschrittlichsten Installationsprüfgeräten und ist speziell für Industrieanwendungen ausgelegt. Das ergonomische Design wie auch das intuitive Bedienkonzept, mit seiner einzigartigen Speicherstruktur, bilden den Unterschied zu anderen Geräten. Voll programmierbare AUTO-Sequenzen, und der große farbige Touchscreen machen das Arbeiten schnell und effizient. Das Prüfgerät arbeitet nach den gängigen Prüfstandards, bietet aber auch eine Isolationsprüfung mit bis zu 1000V DC, die Messung der Entladezeit und eine extrem schnelle Impedanzprüfung. Ergänzend zu denn Messungen können nun Sicht- und Funktionsprüfungen im EurotestXD ausgefüllt werden.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz
- Prüfgerät MI 3155 EurotestXD
- 4400 mAh Akku (Im Gerät eingebaut)
- Netzteiladapter 12V / 1,3 A
- Commander- Stecker, 1,5 m
- 4-Leiter Messleitung, 1,5 m
- 3-Leiter Messleitung, 1,5 m
- 2-Leiter Messleitung, 2,5 kV, 1,5 m
- 4 Prüfspitzen (schwarz, blau, grün, rot)
- 6 Krokodilklemmen, (schwarz - 2 Stück, blau - 1 Stück,grün - 1 Stück, rot - 2 Stück)
- Erdungsset 20 m
- USB-Kabel
- Weiche Tragetasche
- Weicher Nackenriemen
- PC SW Metrel ES Manager PRO (P 1101)
- Kurzanleitung
- Bedienungsanleitung (CD)
- Anleitung zum Testen und Prüfen von Niederspannung Installationen (CD)
- Kalibrierungszertifikat
- Prüfgerät MI 3155 EurotestXD
- 8800 mAh Akku (Im Gerät eingebaut)
- Stromzange A 1018 (Niedriger Strombereich, Leckstrom)
- Stromzange A 1019
- Netzteiladapter 12V / 1,3 A
- Commander- Stecker, 1,5 m
- 4-Leiter Messleitung, 1,5 m
- 3-Leiter Messleitung, 1,5 m
- 2-Leiter Messleitung, 2,5 kV, 1,5 m
- 4 Prüfspitzen (schwarz, blau, grün, rot)
- 6 Krokodilklemmen, (schwarz - 2 Stück, blau - 1 Stück,grün - 1 Stück, rot - 2 Stück)
- Erdungsset 20 m
- USB-Kabel
- Weiche Tragetasche
- Weicher Nackenriemen
- PC SW Metrel ES Manager PRO (P 1101)
- aMESM Android App (Lizenz P 1102 AND)
- Kurzanleitung
- Bedienungsanleitung (CD)
- Anleitung zum Testen und Prüfen von Niederspannung Installationen (CD)
- Kalibrierungszertifikat
- Prüfgerät MI 3155 EurotestXD
- 8800 mAh Akku (Im Gerät eingebaut)
- Netzteiladapter 12V / 3A
- Tip commander black (A 1401 BLK)
- Schuko Kabel A 1053
- 4-Leiter Messleitung, 1,5 m
- 3-Leiter Messleitung, 1,5 m
- 2-Leiter Messleitung, 2,5 kV, 1,5 m
- 4 Prüfspitzen (schwarz, blau, grün, rot)
- 6 Krokodilklemmen, (schwarz - 2 Stück, blau - 1 Stück,grün - 1 Stück, rot - 2 Stück)
- USB-Kabel
- Weiche Tragetasche
- Weicher Nackenriemen
- PC SW Metrel ES Manager PRO (P 1101)
- aMESM Android App (Lizenz P 1102 AND)
- Kurzanleitung
- Bedienungsanleitung (CD)
- Anleitung zum testen und Prüfen von Niederspannung Installationen (CD)
- Kalibrierungszertifikat
Videos
Promotional
Instructional
Instructional
Instructional
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
- EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
- DIN IEC 60364 Errichten von Niederspannungsanlagen
- E DIN IEC 60364-6 (VDE 0100-600):2015-05 Errichten von Niederspannungsanlagen - Teil 6: Prüfungen
- DIN VDE 0100-410:2007-06; VDE 0100-410:2007-06 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen Schlag
- IEC 60755-1:2022-10 Allgemeine Sicherheitsanforderungen an Fehlerstrom-Schutzeinrichtungen
- EN 61008-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter ohne eingebauten Überstromschutz (RCCBs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
- EN 61009-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter mit eingebautem Überstromschutz (RCBOs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN IEC 61557-1 (VDE 0413-1):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
- DIN EN IEC 61557-3 (VDE 0413-3):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 3: Schleifenwiderstand
- DIN EN IEC 61557-6 (VDE 0413-6):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 6: Wirksamkeit von Fehlerstrom-Schutzeinrichtungen (RCD) in TT-, TN- und IT-Systemen
- DIN EN IEC 61557-7 (VDE 0413-7):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 7: Drehfeld
- EN 61557-10:2013-06 Teil 10: Kombinierte Messgeräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
- DIN EN IEC 61557-11 (VDE 0413-11):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 11: Wirksamkeit von Differenzstrom-Überwachungsgeräten (RCM) in TT-, TN- und IT-Systemen
- IEC/EN 60364-7 Electrical Installations for Buildings - Requirements for special installations or locations
- IEC 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
- AS / NZ 3017 Electrical installations – Verification guidelines
- AS / NZ 3018 Electrical installations - Domestic installations
- BS 7671 IEE Wiring Regulations (18th edition)
- Elektrische Geräte nach CEI 64.8 V4 mit einer Spannung von nicht mehr als 1.000 VAC und 1.500V DC
Erdung und Blitzschutz
- LPSinsp Competences: Lightning Protection of Buildings Inspection
- LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
- DIN EN 62305 Blitzschutz-Normenreihe
- DIN EN IEC 61557-5 (VDE 0413-5):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 5: Erdungwiderstand
- DIN EN IEC 61557-4 (VDE 0413-4):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern
Elektrische Energie
- EEA-Kompetenzen: Elektrische Energieanlagen mit automatischer Abschaltmöglichkeit
- DIN EN 60909-0:2016-12; VDE 0102:2016-12 Kurzschlussströme in Drehstromnetzen - Teil 0: Berechnung der Ströme
- DIN EN 60947-2:2020-11; VDE 0660-101:2020-11 Niederspannungsschaltgeräte - Teil 2: Leistungsschalter
Erdung
- EES-Kompetenzen: Elektrische Energetische Systeme Erdung und Erdungssicherheit
- DIN EN 61936-1 (VDE 0101-1):2011-11 Starkstromanlagen mit Nennwechselspannungen über 1 kV
- IEEE-Leitfaden für Sicherheit bei der Erdung von AC-Umspannwerken
- IEEE 81 Richtlinie für die Messung des spezifischen Erdwiderstands, der Impedanz gegen Erde und des Erdoberflächenpotentials einer Erdungsanlage
- IEEE 142 Empfohlene Praxis für die Erdung von industriellen und gewerblichen Stromversorgungssystemen.
- IEEE 367 Empfohlene Praxis für die Bestimmung des Anstiegs des Erdpotentials und der induzierten Spannung in einem Elektrizitätswerk aufgrund eines Stromfehlers
- DIN EN 50522:2011-11; VDE 0101-2:2011-11 Erdung von Starkstromanlagen mit Nennwechselspannungen über 1 kV
- RAT 2008 Spanish high-voltage regulation
Stromqualität
- PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
- DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens
Sicherheit elektrischer Schaltanlagen
- ESB Competences: Electrical Switchboards Safety Testing
- DIN EN 62271 (VDE 0671) Hochspannungs-Schaltgeräte und -Schaltanlagen
- DIN EN 62271-1 (VDE 0671-1):2018-05 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen für Wechselstrom-Schaltgeräte und -Schaltanlagen
- DIN EN IEC 62271-100 (VDE 0671-100):2022-12 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Wechselstrom-Leistungsschalter
Maschinensicherheit
- MST Competences: Machines Electrical Safety Testing
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 61557-14 (VDE 0413-14):2014-02 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 14: Geräte zum Prüfen der Sicherheit der elektrischen Ausrüstung von Maschinen
Elektrische Sicherheit von mobilen Einheiten
- eMOB Competences: Electrical LV Installations in Mobile Units Safety
- DIN VDE 0100-717 (VDE 0100-717):2010-10 Errichten von Niederspannungsanlagen - Teil 7-717: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Ortsveränderliche oder transportable Baueinheite
- ISO 6469-3 - Electrically propelled road vehicles Safety specification Part 3: Electrical safety
Ausrüstung für die Versorgung von Elektrofahrzeugen
- EVSE Competences: Electrical Vehicle Supply Equipment Safety
- DIN EN IEC 61851-1 (VDE 0122-1):2019-12 VDE 0122-1:2019-12 Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
- DIN EN 62752 (VDE 0666-10):2022-07 Ladeleitungsintegrierte Steuer- und Schutzeinrichtungen für die Ladebetriebsart 2 von Elektro-Straßenfahrzeugen
Medizinische elektrische Geräte
- AS/NZS 3551 Management programs for medical devices
Installationen von medizinischen Räumen und Operationssälen
- MEDi Competences: Medical and Surgery Rooms Electrical Installations Safety
Gerätesicherheit gegenüber dem Benutzer
- DIN EN IEC 61000-6-4 (VDE 0839-6-4):2020-09 Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnormen - Störaussendung für Industriebereiche
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- Niederohmigkeit des Schutzleiters mit 200 mA DC Prüfstrom und Polaritätswechsel;
- PE-Durchgangsprüfung mit 7 mA Strom ohne RCD-Auslösung;
- RCD-Prüfung: allgemein und selektiv;
- Typ AC, A, F, B, B +;
- MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S;
- Leistungs- und THD-Messung (bis zur 12. Harmonischen);
- PE-Wiederstandsmessung über 3-Leiter bei Netzspannung (RPE-Funktion);
- Isolations-Autotest zwischen allen Leitern L-N, N-PE und L-PE (R ISO ALL-Funktion);
- 4-Leiter-Widerstandsmessung;
- TRMS-Leck- und Lastströme (Option);
- Isolationswiderstand von 50V DC bis 2500 V DC sowie PI, DAR-Berechnung;
- Varistortest;
- 2- und 3-Leiter-Schleifenimpedanz (L-PE) Messung ohne RCD-Auslösung;
- Berührungsspannungsmessung mit externer P / S-Sonde;
- 2-Leiter- und 3-Leiter-Leitungsimpedanz (L-L, L-N) Messung;
- 1-phasige / 3-phasige TRMS-Spannung und Frequenzmessungen;
- Line-, Loop- und RCD-Messungen im Frequenzbereich 16 ... 400 Hz;
- Phasenfolge;
- Vierdraht-Impedanzmessung an Transformatoren;
- Hochgenaue Kurzschlussstrombewertung mit berechnetem Hotfaktor;
- Erdungswiderstand (3-Draht und 2-Zangen Methode);
- Spezifischer Erdwiderstand über Ro-Adapter (Optional);
- Erster Fehlerleckstrom (ISFL);
- Prüfung von Isolationsüberwachungsgeräten (IMDs);
- Messung der Entladezeit;
- Messung der Beleuchtungstärke (Optional);
- hoch auflösende Schleifenimpedanz (mΩ) (Option);
- Ladesäulenprüfung (EVSE) über Adapter
- Leitungssucher optional;
- QR- und / oder Barcode-Scanner-Unterstützung (Option).
Wichtigste Funktionen
- Frei Programmierbare AUTO-Sequenzen.
- Vordefiniertes AUTO-SEQUENZEN.
- Vordefinierte automatische Prüfungen:
Auto TT (U, Zln, Zs, Uc);
Auto TN/RCD (U, Zln, Zs, Rpe);
Auto TN (U, Zln, Zlpe, Rpe);
Auto IT (U, Zln, Isc, Isfl, IMD). - Funktionsprüfungen.
- Sichtprüfungen.
- Benutzerdefinierten Sicht- und Funktionsprüfungen in AUTOSEQUENZEN.
- EVSE AUTOSEQUENZEN und Funktionsprüfungen.
- Sicht- und Funktionsprüfungen an Maschinen.
- Integrierte Hilfebildschirme.
- Eingebaute Sicherungstabellen zur automatischen Auswertung des Leitungs-/ Schleifen-Impedanz-Ergebnisses.
- Überwachung aller 3 Spannungen in Echtzeit.
- Automatische Polaritätsumkehr bei Durchgangsprüfung.
- Automatisiertes RCD-Prüfverfahren (RCD AUTO).
- Automatisches Impedanztestverfahren (Z AUTO).
- Messfunktions-Filterung je nach ausgewählter Bereichsgruppe.
- Standardmäßig eingebautes Ladegerät sowie wiederaufladbare Akkus im Standardzubehör.
- BT-Kommunikation mit PC, Android-Tablet und Smartphones.
- PC SW Metrel ES-Manager PRO Lizenz (P 1101) ermöglicht Struktur-, AUTO SEQUENZ- und Berichtserstellung sowie Daten-Up/ Download.
- Optionale aMESM Android App Lizenz (A 1522) ermöglicht Struktur und Berichterstellung, Daten Up/Download.
Technische Daten
- Abmessungen (l x b x h): 252 x 111 x 165 mm.
- Gewicht (ohne Zubehör): 1.78 kg.
Anwendungen
Stromerzeugung
- Earthing and lightning protection in thermal energy power plants
Erneuerbare Energiequellen
- Generator stator testing
- Lightning protection testing in wind plants
- Fall of potential method for solar and wind stations
- Two clamps method for measuring earth loops in a solar plant
Stromverteilung
- Step and touch voltages of transformers
- Insulation of long cables
- Transformers ratio, winding resistances, tab changer and connections
Industrieanlagen
- Remote antenna tower earthing resistance
- Impedance of live transformer and fault currents with hot factor
- Spezifische Methoden zur Messung des Erdungswiderstands
- Erdschlussrelais und Fehlerströme
Sicherheit an elektrischen Niederspannungsanlagen
- Elektrische Sicherheit des Umspannwerks
- Netzverbindung und Berührungsspannungen während eines Fehlers
- Schalttafeln und automatischer Auslöseschutz
- Elektrische Sicherheit an öffentlichen Plätzen
Niederspannungserdung und Blitzschutz
- Erdungsmessung mit Potentialabfallmethode
- 2-Klemmen-Methode zur Messung von Blitz- und Erdschutz
- Überspannungsschutzgeräte
Low voltage power quality
- Auswirkungen von Stromqualitätsproblemen auf das Wohn- und Arbeitsumfeld
Besondere Orte
- Nass- und Außenbereiche
- IT-System
- Gleichstrominstallationen
- EVSE-Konstruktion und -Prüfung
e-Mobility
- EVSE domestic installation testing
- EVSE periodic inspection
- Erneuerbare Energien und aufladen von E-Autos
Mobile Installationen
- Fahrzeuge mit eingebautem Generator
- Road maintenance and construction
- Emergency response vehicles
- Telecommunication equipment in mobile installations
Erdung und Blitzschutz in Krankenhäusern
- 2-Klemmen-Methode zur Messung von Blitz- und Erdschutz
- Erdungsmessung mit Potentialabfallmethode im Krankenhaus
- Netzverbindung und Berührungsspannungen bei Fehlerstrom
- Überspannungsschutzgeräte in Krankenhäusern
Energieversorgung und -verteilung
- Krankenhaus-Schalttafeln und automatischer Auslöseschutz
Operationsräume oder Operationssäle
- Medizinisches IT-System
- Isolierte Bereiche RCDs
Patientenaufwachräume und Krankenstationen
- Elektrische Sicherheit im Gesundheitswesen, im öffentlichen Raum und am Arbeitsplatz
- Elektrische Sicherheit in Nassbereichen von Krankenhäusern
Sekundäre Stromquellen im Gesundheitswesen
- Generatorsicherheit
- Krankenwagen
- Feldlazarett
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3155 EurotestXD | de | 2023 | 03.07.2023 | 1.2 MB |
|
||
| Ion SDK and Black-Box protocol | de | 2020 | 01.03.2021 | Brochure | 845.68 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3155 EurotestXD | de | 1.12.16 | 14.02.2023 | 20 752 798 | 8.44 MB |
Login
|
|
| Illuminance | de | 1.1.1. | 15.05.2023 | 20753331 | 422.26 KB |
Login
|
| DoC | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Externer Link | Unbekannt |
|
| PC Software | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| SW 1201 Metrel Electrical Safety Manager (MESM) | Multi-Language | 1.23.0.1115 | 29.02.2024 | Readme | zip | 369.58 MB |
Login
|
| Android | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| SW 1304 aMESM Android | en | 04.01.2021 | QR code | Externer Link | Unbekannt |
|
Wo kaufen?
Nach Vertriebspartnern suchen
Haben Sie eine Frage?
Wenden Sie sich an einen Spezialisten
