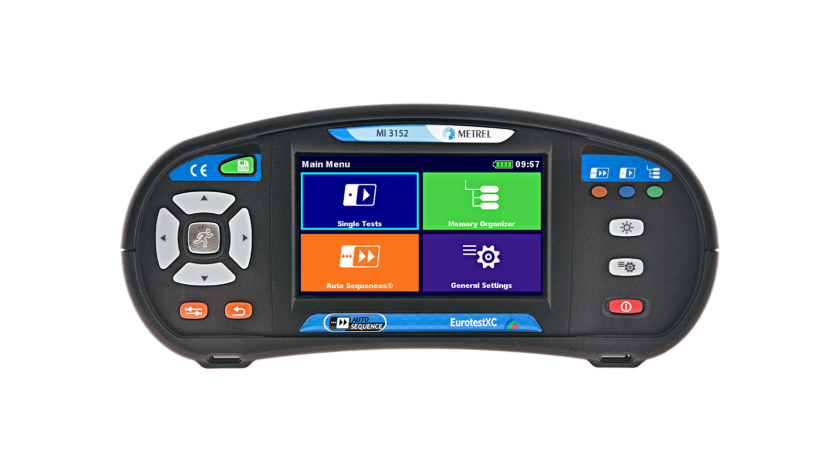

MI 3152 EurotestXC

Multifunktionale Prüfgeräte

MI 3152 EurotestXC ist ein Messgerät der neuen Generation von Metrel‘s multifunktionalen Messgeräten. Die bereits bekannten Funktionen, wie komplette Installation Sicherheitsprüfung nach IEC / EN 61557 und AUTO SEQUENZ Prüfung von TN, TT und IT Erdungssystemen werden durch eine komplett neue Benutzeroberfläche auf Basis eines großen Farb-Touchscreen-Displays gesteuert. Eine breite Palette von Funktionen angefangen von der Online-Spannungsüberwachung, Drehfeldprüfung, Erdungswiderstandsmessung, Beleuchtungsmessung, TRMS Strommessung, RCD-Prüfungen, Leitungs- und Schleifenimpedanz Messungen, Erdungswiderstandsmessungen, ISFL-Messungen bis hin zu IMD-Prüfungen.

Wählen Sie einen Satz

Videos

nach Normen

Gebäude-NS-Installation

  • Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
  • EISc kompetence: Varnost nizkonapetostnih inštalacij za izvajalce in vzdrževalce
  • DIN IEC 60364 Errichten von Niederspannungsanlagen
  • E DIN IEC 60364-6 (VDE 0100-600):2015-05 Errichten von Niederspannungsanlagen - Teil 6: Prüfungen
  • DIN VDE 0100-410:2007-06; VDE 0100-410:2007-06 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen Schlag
  • IEC 60755-1:2022-10 Allgemeine Sicherheitsanforderungen an Fehlerstrom-Schutzeinrichtungen
  • EN 61008-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter ohne eingebauten Überstromschutz (RCCBs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
  • EN 61009-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter mit eingebautem Überstromschutz (RCBOs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
  • DIN EN IEC 61557-1 (VDE 0413-1):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine Anforderungen
  • DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
  • DIN EN IEC 61557-3 (VDE 0413-3):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 3: Schleifenwiderstand
  • DIN EN IEC 61557-6 (VDE 0413-6):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 6: Wirksamkeit von Fehlerstrom-Schutzeinrichtungen (RCD) in TT-, TN- und IT-Systemen
  • DIN EN IEC 61557-7 (VDE 0413-7):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 7: Drehfeld
  • EN 61557-10:2013-06 Teil 10: Kombinierte Messgeräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
  • IEC 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
  • AS / NZ 3017 Electrical installations – Verification guidelines
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • Elektrische Geräte nach CEI 64.8 V4 mit einer Spannung von nicht mehr als 1.000 VAC und 1.500V DC

Erdung und Blitzschutz

  • LPSinsp komeptence: Pregled strelovodne zaščite zgradb
  • LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
  • DIN EN 62305 Blitzschutz-Normenreihe
  • DIN EN IEC 61557-5 (VDE 0413-5):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 5: Erdungwiderstand
  • DIN EN IEC 61557-4 (VDE 0413-4):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern

Stromqualität

  • PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
  • DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens

Sicherheit elektrischer Schaltanlagen

  • ESB kompetence: Testiranje varnosti električnih omaric
  • DIN EN 62271 (VDE 0671) Hochspannungs-Schaltgeräte und -Schaltanlagen
  • DIN EN 62271-1 (VDE 0671-1):2018-05 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen für Wechselstrom-Schaltgeräte und -Schaltanlagen
  • DIN EN IEC 62271-100 (VDE 0671-100):2022-12 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Wechselstrom-Leistungsschalter

Elektrische Sicherheit von mobilen Einheiten

  • eMOB kompetence: Električne nizkonapetostne inštalacije v mobilnih enotah
  • DIN VDE 0100-717 (VDE 0100-717):2010-10 Errichten von Niederspannungsanlagen - Teil 7-717: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Ortsveränderliche oder transportable Baueinheite
  • ISO 6469-3 - Electrically propelled road vehicles Safety specification Part 3: Electrical safety

Ausrüstung für die Versorgung von Elektrofahrzeugen

  • EVSE kompetence: Varnost opreme za polnjenje električnih vozil
  • DIN EN IEC 61851-1 (VDE 0122-1):2019-12 VDE 0122-1:2019-12 Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
  • DIN EN 62752 (VDE 0666-10):2022-07 Ladeleitungsintegrierte Steuer- und Schutzeinrichtungen für die Ladebetriebsart 2 von Elektro-Straßenfahrzeugen

Medizinische elektrische Geräte

  • AS/NZS 3551 Management programs for medical devices

Installationen von medizinischen Räumen und Operationssälen

  • MEDi kompetence: Električna varnost bolnišničnih in kirurških prostorov

Gerätesicherheit gegenüber dem Benutzer

  • Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
  • DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
  • DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen

EMV-Sicherheit

  • EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen

Funktionen

Messfunktionen

  • Isolationswiderstand mit Gleichspannung von 50 V bis 1000 V;
  • Durchgang von PE-Leitern mit Polaritätsänderung, Prüfstrom 200 mA;
  • Durchgang von PE-Leitern mit Prüfstrom von 7 mA (fortlaufende Messung) ohne
  • RCD-Auslösung;
  • Leitungsimpedanz / Schleifenimpedanz;
  • Schleifenimpedanz ohne RCD Auslösung;
  • Spannung (Effektivwert) und Frequenz;
  • Phasenfolge;
  • Leistung und Oberschwingungen;
  • RCD-Prüfung (allgemein und selektiv, Typen AC, A , F, B, B+);
  • Erdungswiderstand (Dreileitermethode, Einzangenmethode, Zweizangenmethode);
  • Spezifischer Erdungswiderstand mit Ro-Adapter (optional);
  • Effektivwert Leck- und Lastströme; (optional);
  • Erstfehler-Ableitstroms (ISFL);
  • Prüfung der Isolationswächter (IMD);
  • Beleuchtungsstärke (optional).
  • Hohe Auflösung der Schleifenimpedanz (mΩ).

Wichtigste Funktionen

  • Vordefinierte Mini- AUTO SEQUENCE ® s:
        Auto TT (U, Zln, Zs, Uc);
        Auto TN/RCD (U, Zln, Zs, Rpe);
        Auto TN (U, Zln, Zlpe, Rpe);
        Auto IT (U, Zln, Isc, Isfl, IMD).
  • Integrierte Hilfe-Bildschirme: für eine Unterstützung vor Ort.
  • Integrierte Sicherungskennlinien: für eine automatische Bewertung der Leitungs- /Schleifenimpedanzergebnisse.
  • Online Überwachung aller
  • 3 Spannungen: in Echtzeit.
  • Automatische Polaritätsumkehr bei Durchgangsprüfung.
  • Automatisches RCD-Prüfverfahren.
  • Eingebautes Ladegerät und Akkus als Standardzubehör.
  • Bluetooth-Kommunikation zwischen PC ober, Androidendgeräten über integriertes Bluetooth-Modul.
  • PC Software: Metrel ES Manager für die Erstellung von Teststrukturen, Hoch-/Herunterladen von Testergebnissen und zur Berichtserstellung.
  • EuroLink Android APP: Datenverwaltungstool (optional).

Technische Daten

  • Abmessungen (l x b x h): 230 x 103 x 115 mm.
  • Gewicht (ohne Zubehör): 1.3 kg.

Anwendungen

Stromerzeugung

  • Ozemljitev in strelovodna zaščita v termoelektrarnah

Erneuerbare Energiequellen

  • Testiranje statorjev generatorjev
  • Testiranje strelovodnih sistemov vetrnih elektrarn
  • Dvokleščna metoda za meritve ozemljitvenih zank okoli sončnih elektrarn

Stromverteilung

  • Izolacija dolgih kablov

Industrieanlagen

  • Ozemljitvena upornost oddaljenih antenskih stolpov
  • Spezifische Methoden zur Messung des Erdungswiderstands

Sicherheit an elektrischen Niederspannungsanlagen

  • Elektrische Sicherheit des Umspannwerks
  • Netzverbindung und Berührungsspannungen während eines Fehlers
  • Schalttafeln und automatischer Auslöseschutz
  • Elektrische Sicherheit an öffentlichen Plätzen

Niederspannungserdung und Blitzschutz

  • Erdungsmessung mit Potentialabfallmethode
  • 2-Klemmen-Methode zur Messung von Blitz- und Erdschutz
  • Überspannungsschutzgeräte

Besondere Orte

  • Nass- und Außenbereiche
  • IT-System
  • Gleichstrominstallationen
  • EVSE-Konstruktion und -Prüfung

e-Mobility

  • EVSE testiranje inštalacij
  • EVSE periodični pregledi
  • Erneuerbare Energien und aufladen von E-Autos

Mobile Installationen

  • Fahrzeuge mit eingebautem Generator
  • Reševalna vozila
  • Telekomunikacijska oprema v mobilnih inštalacijah

Erdung und Blitzschutz in Krankenhäusern

  • 2-Klemmen-Methode zur Messung von Blitz- und Erdschutz
  • Erdungsmessung mit Potentialabfallmethode im Krankenhaus
  • Netzverbindung und Berührungsspannungen bei Fehlerstrom
  • Überspannungsschutzgeräte in Krankenhäusern

Energieversorgung und -verteilung

  • Krankenhaus-Schalttafeln und automatischer Auslöseschutz

Operationsräume oder Operationssäle

  • Medizinisches IT-System
  • Isolierte Bereiche RCDs

Patientenaufwachräume und Krankenstationen

  • Elektrische Sicherheit im Gesundheitswesen, im öffentlichen Raum und am Arbeitsplatz
  • Elektrische Sicherheit in Nassbereichen von Krankenhäusern

Sekundäre Stromquellen im Gesundheitswesen

  • Generatorsicherheit
  • Krankenwagen
  • Feldlazarett

Spezifikationen
