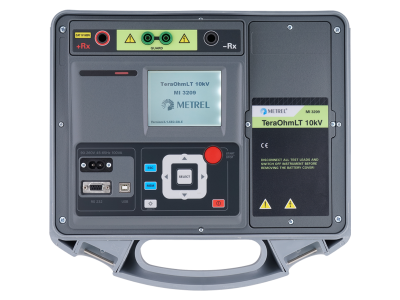

MI 3209 TeraOhmLT 10kV Neu

Hochspannungs isolations Prüfgeräte

Das tragbare Meßgerät MI 3209 TeraOhm LT 10kV misst den Widerstand von Isolierungen bei Gleichspannungen bei bis zu 10 kV. Mit dem ausgezeichneten IP-Schutz (IP65) und der Netz- und Batterieversorgung ist das Gerät selbst in den anspruchsvollsten Arbeitsumgebungen zu Hause.

Sets

nach Normen

Gebäude-NS-Installation

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance

Funktionen

Messfunktionen

  • Isolationsmessung;
  • Diagnoseprüfung (PI, DAR, DD);
  • Stufenspannungsprüfung;
  • Prüfung der Spannungsfestigkeit (DC) bis zu 10 kV;
  • Spannungs- und Frequenzmessung bis zu 550 V TRMS.

Wichtigste Funktionen

  • Messbereich des Isolationswiderstandes bis zu 10 TΩ.
  • Einstellbare Prüfspannung (50 V...10 kV) in 50 V- und 100 V-Schritten.
  • Programmierbarer Timer.
  • Kapazitätsmessung.
  • Aufladungsrate für kapazitive Last <3 s/µF bei 10 kV.
  • Automatische Entladung des Prüfobjekts nach Abschluss der Messung.
  • Prüfableitklemme.
  • Erkennung von Hochspannungsbrüchen.
  • Automatische Einstellfunktion.
  • Messergebnisse in numerischer und grafischer Form.
  • PC Software HVLink PRO zum Herunterladen der Daten, zur Analyse der Prüfergebnisse und zum Drucken des Prüfberichts (optional).
  • Isolierte RS232- und USB-Kommunikationsports.
  • Hochwertiges Standardzubehör, einschließlich abgeschirmter Messleitungen.
  • Hoher Schutz gegen elektromagnetische Störungen: Störgeräuschfilter am AC-Stromeingang (1 mA∞600 V) und zusätzliche Mittelung des Ergebnisses (5, 10, 30, 60).
  • CAT IV / 600 V.
  • Netz- und Akkubetrieb möglich.

Technische Daten

  • Abmessungen (l x h x h): 345 x 160 x 335 mm.
  • Gewicht (ohne Zubehör): 6.5 kg.

Spezifikationen

Software

Downloads

Dateityp Dateiname Sprache Version Datum Hinweise Dateityp Dateigröße Online Download
Datasheet MI 3209 TeraOhmLT 10kV de 2021 30.09.2021 pdf 648.02 KB
Manual MI 3209 TeraOhmLT 10kV en 1.1.1 13.10.2021 20753234 pdf 1.21 MB Login
Manual MI 3209 TeraOhmLT 10kV de 1.1.1 04.03.2022 20753271 pdf 1.33 MB Login
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Externer Link Unbekannt
PC Software SW 0113 HVLink PRO en 11.10 02.09.2021 Readme zip 21.81 MB Login
