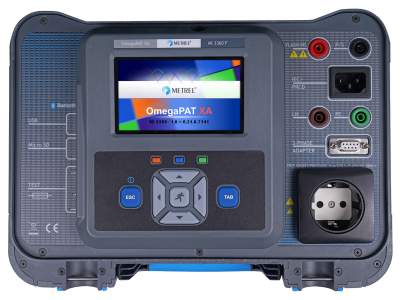

MI 3360 M OmegaGT XA

GT-Prüfgeräte

Die neue Serie des OmegaGT XA beinhaltet vier Modellevarianten für den professionellen Einsatz in den anspruchsvollsten Anwendungen.
Alle Modelle unterstützen Benutzerkonten, was bedeutet, dass ein Gerät von mehreren Anwendern benutzt werden kann. Die Modellvarianten umfassen folgende Testgebiete: tragbare Geräte, Schweißgeräte, medizinische Geräte und die professionelle Prüfung von PRCD-Geräten. Alle Geräte verfügen über eine erweiterte, integrierte Benutzeroberfläche, die die Ausführung von vordefinierten und vom Anwender erstellten AUTOSEQUENCEs® ermöglicht.
Die große Speicherkapazität (8 GB microSD-Karte) ermöglicht dem Benutzer die langfristige Speicherung und Archivierung von Daten. Alle Geräte sind speziell für Langzeittests konzipiert, da ihre Speicherstruktur eine einfache Suche durch das Archiv der Geräte und eine schnelle Wiederholung von (periodischen) Prüfungen ermöglicht. Großer Wert wurde auf die Unterstützung von Peripheriegeräten wie Druckern und Barcode- oder QR-Code-Scannern und RFID-Lesegeräten (in Bluetooth- und Kabel-Versionen) gelegt. Darüber hinaus werden alle Geräteversionen von unserer Metrel ES Manager PC-Software unterstützt.

Sets

MI 3360 M Lieferumfang

Gerät MI 3360 F OmegaGT XA
Tasche für Zubehör
IEC-Prüfkabel, 2 m
Messleitung, schwarz
Testspitze, schwarz
Krokodilklemme, schwarz
Netzkabel
USB-Kabel
Kalibrierungszertifikat
Kurzanleitung
CD mit Bedienungsanleitung (Vollversion)
PC SW Metrel ES-Manager *

* Metrel ES Manager kann kostenlos vom Metrel Webserver heruntergeladen werden

Zu Anfrage hinzufügen

Optionales Zubehör

nach Normen

Gebäude-NS-Installation

IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts
AS / NZ 3017 Electrical installations – Verification guidelines

Sicherheit von tragbaren Geräten

PAT Competences: Portable Appliances Safety Testing
AWE Competences: Arc Welding Equipment Safety Testing
EN 50699 Recurrent Test of Electrical Equipment
EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
AS / NZ 3760 In-service safety inspection and testing of electrical equipment
VDE 0701 Inspection after repair, modification of electrical appliances - periodic
VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
NEN 3140 Guidelines for safe working practices
IEC/EN 60974 Arc welding equipment series
IEC/EN 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing
IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Medizinische elektrische Geräte

MEDe Competences: Medical Electrical Equipment Safety
IEC/EN 62353 Medical electrical equipment - Recurrent test and test after repair of medical electrical equipment
VDE 0751-1 (IEC/EN 62353) Medizinische elektrische Geräte - Wiederkehrende Prüfung und Prüfung nach Reparatur medizinischer elektrischer Geräte

Gerätesicherheit gegenüber dem Benutzer

IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements

Funktionen

Messfunktionen

Sichtprüfung
Sicherungsprüfung;
Durchgang / Schutzleiterwiderstand 200mA:
Durchgang / Schutzleiterwiderstand 10A, 25A (25A, nur M, F);
Isolationswiderstand (Riso, Riso-S);
Ersatzableitstrom Ersatzableitstrom-S;
Differenzableitstrom;
PE Ableitstrom;
Berührungsableitstrom;
Isolationswiderstand, IEC/EN 62353;
Berührungsableitstrom, IEC/EN 62353;
Geräteableitstrom (direkt, differenziell, alternativ) IEC / EN 62353
Anwendungsteil Ableitstrom (direkt, alternativ), IEC / EN 62353
Isolationswiderstand, (optional A 1422) IEC/EN 60974-4;
Schweißkreis Ableitstrom, (optional A 1422) IEC/EN 60974-4;
Primärer Ableitstrom, (optional A 1422) IEC/EN 60974-4;
Leerlaufspannung, (optional A 1422) IEC/EN 60974-4;
Leistung (P, S, Q, PF, THDu, THDi, CosØ, I, U,);
PRCD Prüfung ;
PRCD PE-Prüfspitze, offene Leitungsprüfung, Schutzleiterprüfung;
RCD Prüfung, (Typ A, AC, B, B+, F);
Flash test, (1500V, 3000V);
Polaritäts- / Aktive Polaritätsprüfung;
Zangenstrom (optional mit A 1579).

Wichtigste Funktionen

Touch Screen: hochauflösender Farb-Touch-Screen, 4.3 "TFT.
Zweifache Bedienung: Tastatur und Touchscreen ermöglichen es dem Anwender, das Gerät beliebig zu steuern.
Vordefinierte AUTOSEQUENCE®s: ermöglichen dem Anwender eine einfache und schnelle Durchführung der Prüfsequenz für das gewählte Gerät.
Den Code lesen und prüfen: Das QR- und Barcode-Etikettiersystem in Kombination mit AUTOSEQUENCE®s ermöglicht dem Anwender eine schnelle und einfache Prüfung elektrischer Geräte.
Prüfgruppen: Die Geräte verfügen über eingebaute Filter entsprechend ihrem Anwendungsgebiet, was dem Anwender eine einfache Auswahl der benötigten Prüfabläufe ermöglicht.
Unterstützung für PRCD-Tests: Unterstützung für alle Arten von PRCDs, einschließlich 2-polig, 3-polig, K/Di (Varistor), S (3-polig) und Prüfung mit der PE-Prüfspitze.
Unterstützung für RCD-Tests: Alle Geräte unterstützen die Prüfung von A, AC, B, B + und F RCDs.
Sicherungsprüfung: Das Gerät verfügt über ein spezielles, integriertes Prüfmodul zur schnellen Prüfung von Sicherungen aller Art.
Fest verdrahtete Geräte: Die Messgeräte verfügen über integrierte zusätzliche Prüfanschlüsse, die dem Benutzer eine einfache Prüfung von fest verdrahteten Geräten ermöglichen.
Hochspannungsprüfung (nur MI 3360 F): Das Gerät ermöglicht die Messung des Isolationswiderstands, die nach einer Reparatur oder Wartung von elektrischen Geräten durchgeführt werden muss.
Prüfung von medizinischen Geräten (nur MI 3360 M): Das Gerät ermöglicht die Prüfung von medizinischen Geräten gemäß IEC / EN 62353.
Prüfung von Schweißgeräten (nur in Verbindung mit A 1422): alle Modelle von OmegaGT XA unterstützen die Prüfung von Schweißgeräten nach IEC/EN 60974-4.
Großer Speicher: Unterstützung für microSD-Speicherkarten, 8 GB-Karte bereits im Gerät integriert, kann aber auf 32 GB erweitert werden.
PC SW Metrel ES Manager: ermöglicht die Erstellung von Teststrukturen, benutzerdefinierten AUTOSEQUENCE®s, professionellen Testberichten und den Datentransfer für die Archivierung.
aMESM Android SW: ermöglicht das QR-Code-Scannen und das Hochladen von vorbereiteten, benutzerdefinierten AUTOSEQUENCE®s.

Technische Daten

Abmessungen (b x h x l): 310 x 130 x 250 mm
Gewicht (mit Batterien, ohne Zubehör): 6.1 kg
