MI 3309 BT DeltaGT
GT-Prüfgeräte

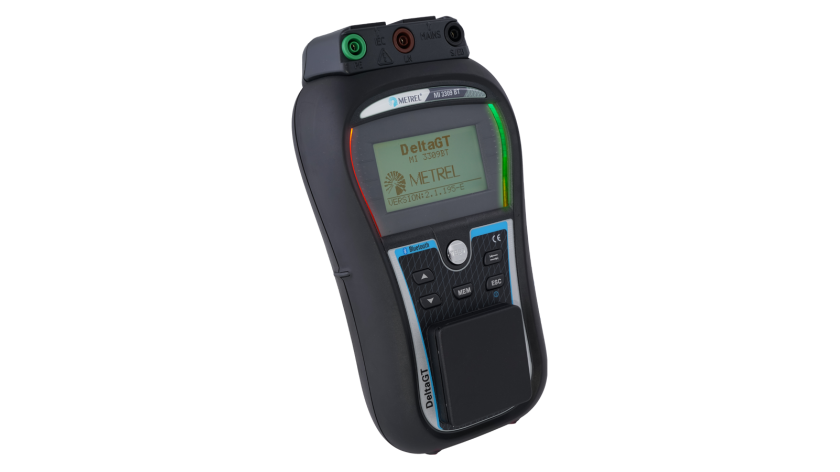

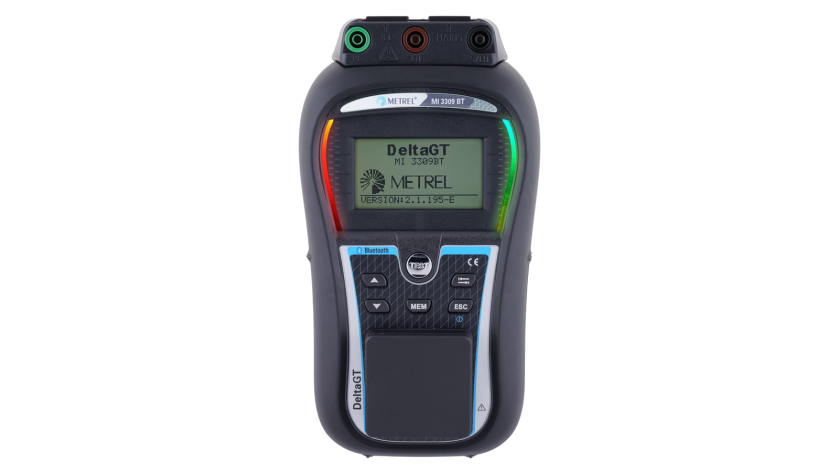

Das MI 3309 BT DeltaGT ist ein Multifunktionsmessgerät, das sowohl mit Batterien als auch mit Netzspannung betrieben werden kann, und für Sicherheitsprüfungen von ortsveränderlichen Betriebsmitteln ausgelegt ist. Die einzigartige integrierte PRCD-Prüftechnologie verhindert ein Auslösen des Netz-RCD während der Messung. Aufgrund der dualen Spannungsversorgung kann mithilfe des MI 3309 BT trotz seiner leichten Bauweise die Prüfung des Differenzableitstroms durchgeführt werden. Das große Grafik-LCD mit Hintergrundbeleuchtung, zwei PASS/FAIL-LED-Anzeigen und Hilfebildschirmen für jede Messung machen die Arbeit mit dem Messgerät einfach und verständlich. Bis zu 1500 Prüfergebnisse können mit ihren Parametern im internen Speicher des Messgeräts abgelegt und schließlich auf einen PC geladen werden, um sie weiter zu bearbeiten und Prüfberichte zu erstellen. Die leichte Bauweise, vorab programmierbare und anpassbare Prüffolgen, optional verfügbares Barcode-Arbeiten, eine Android-Tastatur-App und die RFID-Systeme machen das MI 3309 zum idealen Messgerät für professionelle Sicherheitsprüfungen von tragbaren Geräten bei hoher Beanspruchung.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz

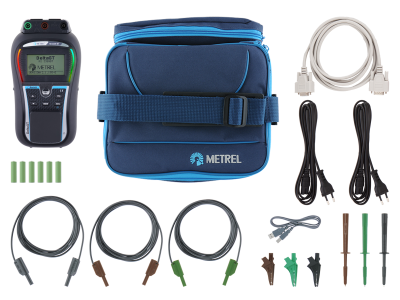

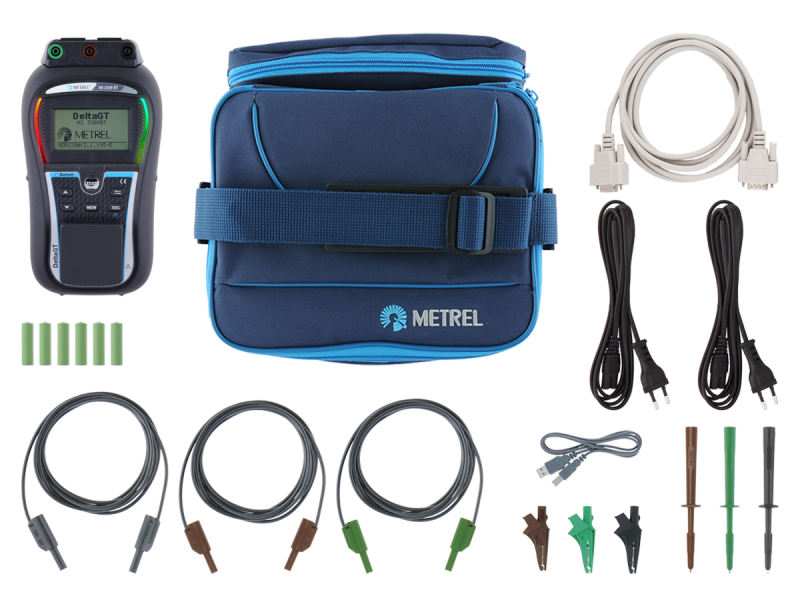

- Gerät MI 3309 BT DeltaGT
- Gepolsterte Tragetasche
- IEC-Kabel, 2m, 2 Stück
- Prüfleitung, schwarz, 1,5 m
- Prüfleitung, grün, 1,5 m
- Prüfleitung, braun, 1,5 m
- Krokodilklemme, schwarz
- Krokodilklemme, grün
- Krokodilklemme, braun
- Prüfspitze, schwarz
- Prüfspitze, grün
- Prüfspitze, braun
- PC SW Metrel ES Manager PRO (Lizenz P 1101) - optional
- RS232-Kabel
- USB-Kabel
- Bedienungsanleitung
- Kurzform der Bedienungsanleitung
- Kalibrierzertifikat
- wieder aufladbare NiMH-Akkus, Typ AA, 6 Stück
nach Normen
Gebäude-NS-Installation
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Zutreffende Teile
Sicherheit von tragbaren Geräten
- PAT Competences: Portable Appliances Safety Testing
- EN 50699 Recurrent Test of Electrical Equipment
- EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
- AS / NZ 3760 In-service safety inspection and testing of electrical equipment
- DIN VDE 0404-1 (VDE 0404-1):2002-05 Prüf-und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten - Teil 1: Allgemeine Anforderungen
- DIN VDE 0404-2 (VDE 0404-2):2002-05 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten - Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen
- VDE 0701 Inspection after repair, modification of electrical appliances - periodic
- VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
- NEN 3140 Guidelines for safe working practices
- IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment
Elektrische Sicherheit von mobilen Einheiten
- eMOB Competences: Electrical LV Installations in Mobile Units Safety
- DIN VDE 0100-717 (VDE 0100-717):2010-10 Errichten von Niederspannungsanlagen - Teil 7-717: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Ortsveränderliche oder transportable Baueinheite
Funktionen
Messfunktionen
- Funktions- und Sichtprüfung;
- Schutzleiterwiderstand;
- Isolationswiderstand;
- Isolationswiderstand von isolierten und zugänglichen Leitungsteilen;
- Ersatzableitstrom;
- Ersatzableitstrom von isolierten und zugänglichen Leitungsteilen;
- Prüfung des Differenzableitstroms;
- Berührungsableitstrom;
- Ableit- und Effektivlaststrommessung mittels Stromzange;
- RCD-Prüfung und Prüfung tragbarer RCD;
- Leistungsprüfung;
- IEC-Leitungspolaritätsprüfung;
- Effektivwert-Spannungsmessung.
Wichtigste Funktionen
- Automatische Prüfabläufe: Vorab programmierbare VDE-kompatible Prüfabläufe, bis zu 50 anpassbare Abläufe und automatische Prüfung mit Barcode-Scannen beschleunigen die Prüfvorgänge und stellen sicher, dass keine Prüfungen vergessen werden.
- Duale Versorgung: Das Messgerät kann über Netzspannung und über Batterien versorgt werden.
- PASS/FAIL-Anzeige: Große grüne und rote Leuchten zeigen PASS/FAIL-Bewertungen neben der LCD an.
- Prüfung fest installierter Geräte: Zusätzliche Eingänge und optionale Zubehörteile ermöglichen die Prüfung von fest installierten Geräten.
- Scannen und Prüfen: Das optional verfügbare Barcode-System und das Drucken eines PASS/FAIL-Barcodeetiketts ermöglichen einfache und schnelle Nachprüfungen.
- RFID: Unterstützung moderner Identifikationssysteme wie RFID-System.
- RCD-Prüfung: Das Messgerät ermöglicht die Prüfung von RCD-Parametern und Parametern tragbarer RCDs.
- Speicher: Großer Flash-Speicher für mehr als 1500 Prüfergebnisse und Parameter zum Download auf den PC.
- Eingebautes Akku-Ladegerät: Die Einheit verfügt über einen eingebauten Ladeschaltkreis. Ein Satz NiMH-Akkus wird mitgeliefert.
- Bluetooth-Kommunikation mit PC, Android-Tablets und Smartphones über integriertes Bluetooth.
- Android-App: Eingaben ganz nach Belieben mit der Android-App Smart Keyboard.
- PC SW 1201 Metrel Electrical Safety Manager (MESM) PRO Lizenz (P 1101) ermöglicht Struktur-, AUTO SEQUENZ- und Berichtserstellung sowie Daten Download. Handliches Prüfgerät mit Basisfunktionen in der Prüflingsverwaltung/-speicherung. Die Prüflingsverwaltung und Wiederholungsprüfungen können mithilfe der Metrel Android-APP umgesetzt werden. Die APP muss zusätzlich erworben werden. Das Gerät bietet keinen Upload der Prüfungen aus der PatLink oder ES Manager an.
Technische Daten
- Abmessungen (l x h x h): 140 x 80 x 230 mm.
- Gewicht (ohne Zubehör): 1.2 kg.
Anwendungen
Ortsveränderliche und ortsfeste Betriebsmittel
- PAT-Messungen und -Management
Sekundäre Stromquellen im Gesundheitswesen
- Krankenwagen
Vorbeugende Wartung
- Sicherheit von tragbaren Geräten
Fehlerbehebung
- Fehlerbehebung bei Geräten
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3309 BT DeltaGT | de | 2023 | 16.11.2023 | 648.71 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3309 BT DeltaGT | de | 1.8.7. | 11.11.2022 | 20 752 374 | 2.55 MB |
Login
|
| DoC | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Externer Link | Unbekannt |
|
| PC Software | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| SW 1201 Metrel Electrical Safety Manager (MESM) | Multi-Language | 1.22.0.1063 | 17.11.2023 | Readme | zip | 367.44 MB |
Login
|
| SW 0201 PATLink PRO (32-bit) | Multi-Language | 1.9.33 | 02.12.2020 | Readme | zip | 490.6 MB |
Login
|
| Android | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| SW 1204 RISK Calculator Android | en | 04.01.2021 | QR code | Externer Link | Unbekannt |
|
| Firmware | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MI 3309 BT DeltaGT | de | 1.253 | 24.05.2022 | zip | 602.28 KB |
Login
|
| USB driver | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| USB driver | Multi-Language | 2.06.00 | 10.12.2018 | Readme | zip | 2.99 MB |
Login
|
Videos
Delta GT Geräteprüfung
Durchführung einer Geräteprüfung nach 0701/0702
