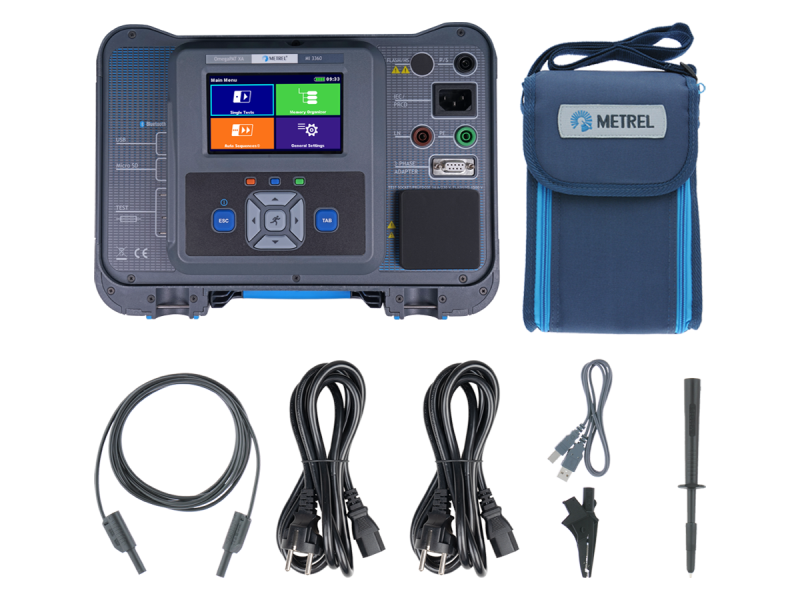

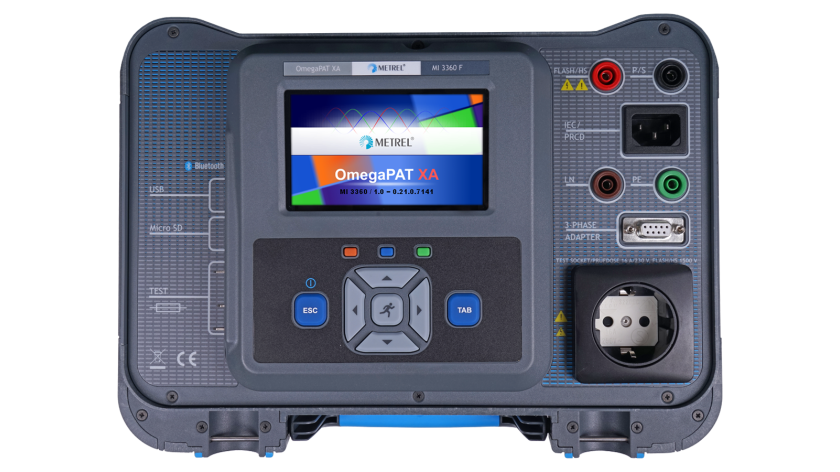

MI 3360 25A OmegaGT XA Empfehlen

GT-Prüfgeräte

Die neue Serie des OmegaGT XA beinhaltet vier Modellevarianten für den professionellen Einsatz in den anspruchsvollsten Anwendungen.
Alle Modelle unterstützen Benutzerkonten, was bedeutet, dass ein Gerät von mehreren Anwendern benutzt werden kann. Die Modellvarianten umfassen folgende Testgebiete: tragbare Geräte, Schweißgeräte, medizinische Geräte und die professionelle Prüfung von PRCD-Geräten. Alle Geräte verfügen über eine erweiterte, integrierte Benutzeroberfläche, die die Ausführung von vordefinierten und vom Anwender erstellten AUTOSEQUENCEs® ermöglicht.
Die große Speicherkapazität (8 GB microSD-Karte) ermöglicht dem Benutzer die langfristige Speicherung und Archivierung von Daten. Alle Geräte sind speziell für Langzeittests konzipiert, da ihre Speicherstruktur eine einfache Suche durch das Archiv der Geräte und eine schnelle Wiederholung von (periodischen) Prüfungen ermöglicht. Großer Wert wurde auf die Unterstützung von Peripheriegeräten wie Druckern und Barcode- oder QR-Code-Scannern und RFID-Lesegeräten (in Bluetooth- und Kabel-Versionen) gelegt. Darüber hinaus werden alle Geräteversionen von unserer Metrel ES Manager PC-Software unterstützt.

Wählen Sie einen Satz

Videos

Omega Geräteprüfung

Prüfung und wiederkehrende Prüfung eines Bürogerätes

Promotional

How to

How to

How to

How to

How to (Software)

How to (Software)

How to (Software)

How to (Software)

nach Normen

Gebäude-NS-Installation

  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Zutreffende Teile
  • AS / NZ 3017 Elektrische Anlagen - Richtlinien für die Eichung

Sicherheit von tragbaren Geräten

  • PAT-Kompetenzen: Sicherheitsprüfung tragbarer Geräte
  • AWE-Kompetenzen: Sicherheitsprüfung von Lichtbogenschweißgeräten
  • EN 50699 Wiederkehrende Prüfung von elektrischen Geräten
  • EN 50678 Allgemeines Verfahren zur Überprüfung der Wirksamkeit der Schutzmaßnahmen von elektrischen Geräten nach der Reparatur
  • AS / NZ 3760 Betriebliche Sicherheitsprüfung von elektrischen Betriebsmitteln
  • VDE 0701 Prüfung nach Instandsetzung, Änderung elektrischer Geräte - Wiederkehrende Prüfung
  • VDE 0702 Prüfung elektrischer Geräte - Allgemeine Anforderungen an die elektrische Sicherheit
  • NEN 3140 Leitlinien für sichere Arbeitsverfahren
  • IEC/EN 60974 Lichtbogenschweißgeräte-Serie
  • DIN EN 60974-4 (VDE 0544-4):2017-05 Lichtbogenschweißeinrichtungen - Teil 4: Wiederkehrende Inspektion und Prüfung
  • IEC 62368-1:2023 Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
  • IET COP (5. Ausgabe), Inspektion und Prüfung elektrischer Anlagen im Betrieb

Elektrische Sicherheit von mobilen Einheiten

  • eMOB-Kompetenzen: Elektrische Niederspannungsinstallationen in mobilen Einheiten Sicherheit
  • DIN VDE 0100-717 (VDE 0100-717):2010-10 Errichten von Niederspannungsanlagen - Teil 7-717: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Ortsveränderliche oder transportable Baueinheite

Ausrüstung für die Versorgung von Elektrofahrzeugen

  • DIN IEC 62955 (VDE 0666-20) Fehlergleichstrom- Nachweiseinrichtung (RDC-DD) zur Verwendung mit der Ladebetriebsart 3 von Elektrofahrzeugen

Medizinische elektrische Geräte

  • MEDe-Kompetenzen: Sicherheit medizinischer elektrischer Geräte
  • DIN EN 62353 (VDE 0751-1):2015-10 VDE 0751-1:2015-10 Medizinische elektrische Geräte - Wiederholungsprüfungen und Prüfung nach Instandsetzung von medizinischen elektrischen Geräten

Gerätesicherheit gegenüber dem Benutzer

  • DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte

Funktionen

Messfunktionen

  • Sichtprüfung
  • Sicherungsprüfung;
  • Durchgang / Schutzleiterwiderstand 200mA:
  • Durchgang / Schutzleiterwiderstand 10A, 25A (25A, nur M, F);
  • Isolationswiderstand (Riso, Riso-S);
  • Ersatzableitstrom Ersatzableitstrom-S;
  • Differenzableitstrom;
  • PE Ableitstrom;
  • Berührungsableitstrom;
  • Isolationswiderstand, IEC/EN 62353;
  • Berührungsableitstrom, IEC/EN 62353;
  • Geräteableitstrom (direkt, differenziell, alternativ) IEC / EN 62353
  • Anwendungsteil Ableitstrom (direkt, alternativ), IEC / EN 62353
  • Isolationswiderstand, (optional A 1422) IEC/EN 60974-4;
  • Schweißkreis Ableitstrom, (optional A 1422) IEC/EN 60974-4;
  • Primärer Ableitstrom, (optional A 1422) IEC/EN 60974-4;
  • Leerlaufspannung, (optional A 1422) IEC/EN 60974-4;
  • Leistung (P, S, Q, PF, THDu, THDi, CosØ, I, U,);
  • PRCD Prüfung ;
  • PRCD PE-Prüfspitze, offene Leitungsprüfung, Schutzleiterprüfung;
  • RCD Prüfung, (Typ A, AC, B, B+, F);
  • Flash test, (1500V, 3000V);
  • Polaritäts- / Aktive Polaritätsprüfung;
  • Zangenstrom (optional mit A 1579).

Wichtigste Funktionen

  • Touch Screen: hochauflösender Farb-Touch-Screen, 4.3 "TFT.
  • Zweifache Bedienung: Tastatur und Touchscreen ermöglichen es dem Anwender, das Gerät beliebig zu steuern.
  • Vordefinierte AUTOSEQUENCE®s: ermöglichen dem Anwender eine einfache und schnelle Durchführung der Prüfsequenz für das gewählte Gerät.
  • Den Code lesen und prüfen: Das QR- und Barcode-Etikettiersystem in Kombination mit AUTOSEQUENCE®s ermöglicht dem Anwender eine schnelle und einfache Prüfung elektrischer Geräte.
  • Prüfgruppen: Die Geräte verfügen über eingebaute Filter entsprechend ihrem Anwendungsgebiet, was dem Anwender eine einfache Auswahl der benötigten Prüfabläufe ermöglicht.
  • Unterstützung für PRCD-Tests: Unterstützung für alle Arten von PRCDs, einschließlich 2-polig, 3-polig, K/Di (Varistor), S (3-polig) und Prüfung mit der PE-Prüfspitze.
  • Unterstützung für RCD-Tests: Alle Geräte unterstützen die Prüfung von A, AC, B, B + und F RCDs.
  • Sicherungsprüfung: Das Gerät verfügt über ein spezielles, integriertes Prüfmodul zur schnellen Prüfung von Sicherungen aller Art.
  • Fest verdrahtete Geräte: Die Messgeräte verfügen über integrierte zusätzliche Prüfanschlüsse, die dem Benutzer eine einfache Prüfung von fest verdrahteten Geräten ermöglichen.
  • Hochspannungsprüfung (nur MI 3360 F): Das Gerät ermöglicht die Messung des Isolationswiderstands, die nach einer Reparatur oder Wartung von elektrischen Geräten durchgeführt werden muss.
  • Prüfung von medizinischen Geräten (nur MI 3360 M): Das Gerät ermöglicht die Prüfung von medizinischen Geräten gemäß IEC / EN 62353.
  • Prüfung von Schweißgeräten (nur in Verbindung mit A 1422): alle Modelle von OmegaGT XA unterstützen die Prüfung von Schweißgeräten nach IEC/EN 60974-4.
  • Großer Speicher: Unterstützung für microSD-Speicherkarten, 8 GB-Karte bereits im Gerät integriert, kann aber auf 32 GB erweitert werden.
  • PC SW Metrel ES Manager: ermöglicht die Erstellung von Teststrukturen, benutzerdefinierten AUTOSEQUENCE®s, professionellen Testberichten und den Datentransfer für die Archivierung.
  • aMESM Android SW: ermöglicht das QR-Code-Scannen und das Hochladen von vorbereiteten, benutzerdefinierten AUTOSEQUENCE®s.

Technische Daten

  • Abmessungen (b x h x l): 310 x 130 x 250 mm
  • Gewicht (mit Batterien, ohne Zubehör): 6.1 kg

Anwendungen

Ortsveränderliche und ortsfeste Betriebsmittel

  • PAT-Messungen und -Management

Operationsräume oder Operationssäle

  • Medizinische Geräte

Vorbeugende Wartung

  • Sicherheit von tragbaren Geräten

Fehlerbehebung

  • Fehlerbehebung bei Geräten

Spezifikationen

Downloads

Datasheet Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3360 OmegaGT XA de 2019 30.08.2021 Technical info pdf 8.42 MB
MI 3360 OmegaGT XA de 2019 30.08.2021 Main features pdf 6.43 MB
Ion SDK and Black-Box protocol de 2020 01.03.2021 Brochure pdf 845.68 KB
MI 3360 OmegaGT XA de 2024 23.08.2024 Single leaflets pdf 3.08 MB
Other Sprache Version Datum Hinweise Dateityp Dateigröße Download
Neue Normen DIN EN 50678 VDE 0701 und DIN EN 50699 VDE 0702 de 2023 21.04.2023 pdf 3.26 MB
Manual Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3360 OmegaGT XA de 1.12.18 06.08.2024 20 752 670 pdf 5.99 MB Login
Guide Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3360 OmegaGT XA de 1.1.1 02.03.2021 20753195 pdf 5.26 MB
PC Software Sprache Version Datum Hinweise Dateityp Dateigröße Download
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.25.1.56 24.10.2024 Readme zip 440.8 MB Login
Android Sprache Version Datum Hinweise Dateityp Dateigröße Download
SW 1204 RISK Calculator Android en 04.01.2021 QR code Externer Link Unbekannt
Firmware Sprache Version Datum Hinweise Dateityp Dateigröße Download
Firmware MI 3360 Multi-Language 1.11.28.3ad81698 02.02.2024 Readme zip 20.17 MB
Auto Sequences Sprache Version Datum Hinweise Dateityp Dateigröße Download
Metrel AUTO SEQUENCEs de 2023 03.03.2023 zip 301.3 KB Login
