MI 3281 WR Analyser Neu
Transformator Prüfgeräte

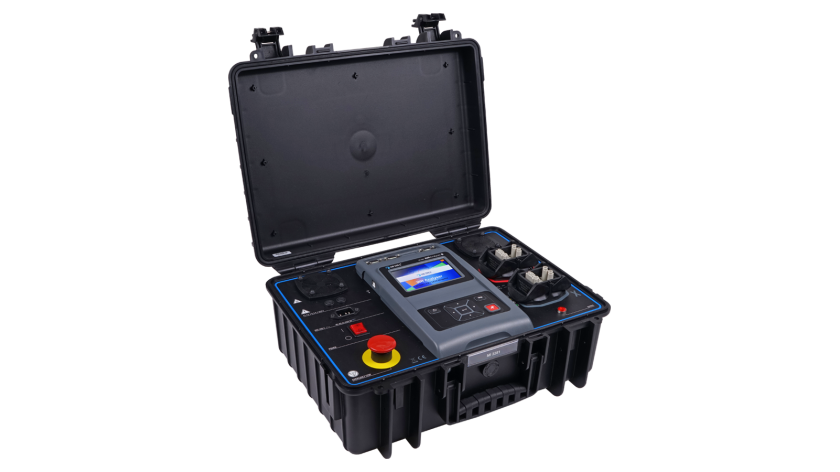

Der Winding Resistance Analyser (WR Analyser) MI 3281 ist ein tragbares Prüfgerät zur Diagnose des Wicklungswiderstandes von ein- und dreiphasigen Transformatoren mit manueller oder automatischer Stufenschalterprüfung und Entmagnetisierung des geprüften Transformators. Wählbarer Prüfstrom im Bereich von 10mA bis 20A. Die Bedienung ist einfach und übersichtlich, sodass der Benutzer das Gerät ohne spezielle Schulung bedienen kann. Für fortgeschrittene Anwender stehen die AUTO SEQUENCES und visuelle Tests zur Verfügung.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz

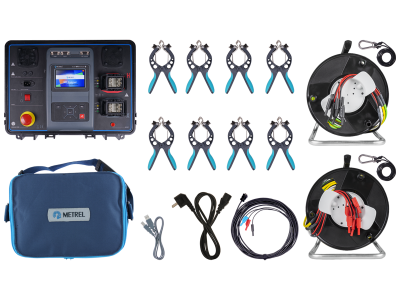

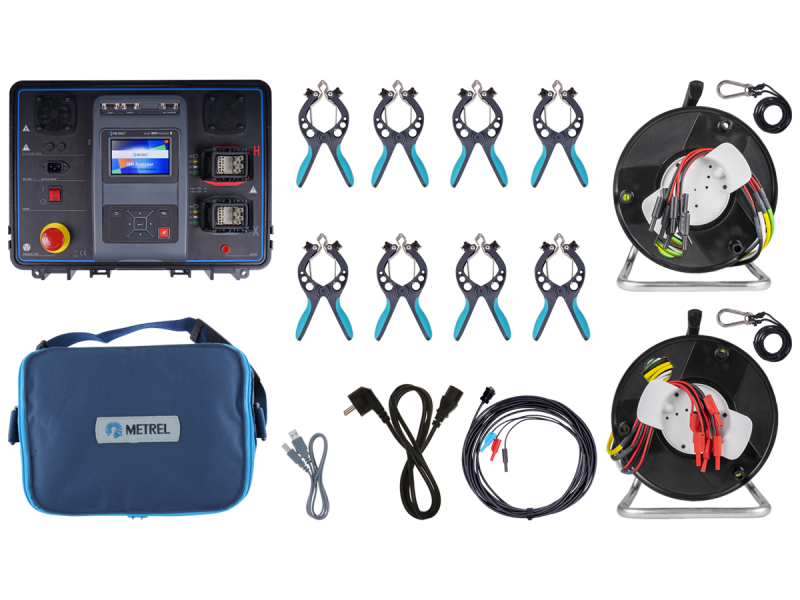

- Messgerät MI 3281
- A 1715 5M H-seitiges Prüfkabel
- A 1716 5M X-seitiges Prüfkabel
- A 17578 x Große Kelvin-Prüfklemme 65 mm
- A 1813 Stufenschalter-Steuerkabel 10 m
- USB-Kabel
- Netzkabel
- A 1552 Tasche für Zubehör
- Metrel ES Manager PRO-Lizenz
- Bedienungsanleitung
- Kalibrierzertifikat

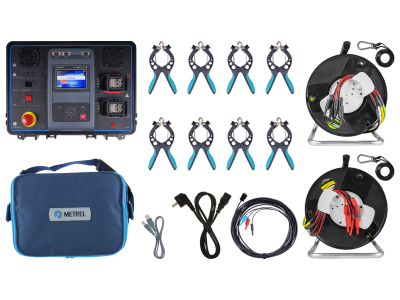

- Messgerät MI 3281
- A 1715 10M H-seitiges Prüfkabel
- A 1716 10M X-seitiges Prüfkabel
- A 17772 x Transportrolle für Kabel
- A 1757 8 x Große Kelvin-Prüfklemme 65 mm
- 2 x Befestigungsseil 1 m mit Karabinerhaken
- A 1813 Stufenschalter-Steuerkabel 10 m
- USB-Kabel
- Netzkabel
- A 1006 Tasche für Zubehör
- Metrel ES Manager PRO-Lizenz
- Bedienungsanleitung
- Kalibrierzertifikat
- Messgerät MI 3281
- A 1715 15M H-seitiges Prüfkabel
- A 1716 15M X-seitiges Prüfkabel
- A 1777 2 x Transportrolle für Kabel
- A 1757 8 x Große Kelvin-Prüfklemme 65 mm
- 2 x Befestigungsseil 1 m mit Karabinerhaken
- A 1813 Stufenschalter-Steuerkabel 10 m
- USB-Kabel
- Netzkabel
- A 1006 Tasche für Zubehör
- Metrel ES Manager PRO-Lizenz
- Bedienungsanleitung
- Kalibrierzertifikat
nach Normen
Elektrische Energie
- IEC 60076-1:2000-04 Leistungstransformatoren -Teil 1: Allgemeines
- IEC 61869-2:2012/ISH1:2022-01 Messwandler Teil 2: Zusätzliche Anforderungen für Stromwandler
- IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
Gerätesicherheit gegenüber dem Benutzer
- DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
- DIN EN IEC 61010-2-030 (VDE 0411-2-030):2022-11 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61326-1 (VDE 0843-20-1):2022-11 Elektrische Mess-, Steuer-, Regel- und Laborgeräte - EMV-Anforderungen - Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- Messen des Wicklungswiderstands von ein- und dreiphasigen Transformatoren;
- Messen des Wicklungswiderstands von ein- und dreiphasigen Transformatoren mit manueller oder automatischer Stufenschalterprüfung (automatische Messung aller Windungen);
- Entmagnetisieren von ein- und dreiphasigen Transformatoren.
Wichtigste Funktionen
- Prüfstrom bis zu 20 A wählbar.
- Automatische oder manuelle Stufenschalterprüfung.
- Automatische Entladung nach beendeter Messung.
- Integrierte Hilfe-Fenster zum Nachschlagen vor Ort.
- Notausschalter für alle Notsituationen.

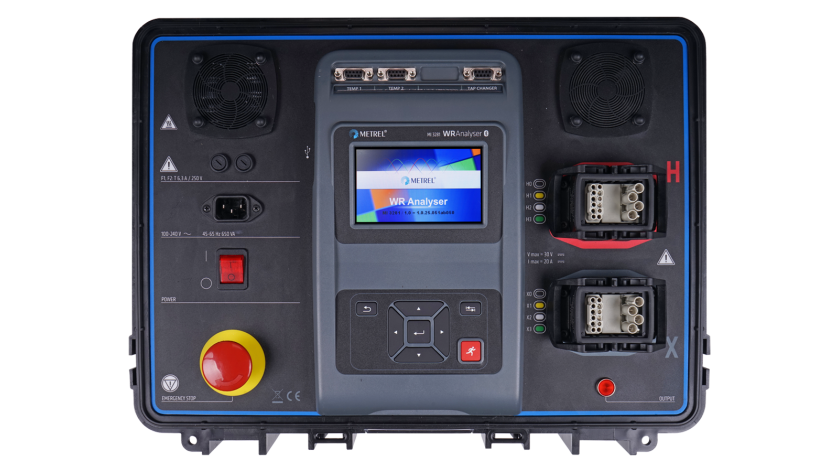

- Auf dem 4,3''-(10,9-cm-) LCD-Farbdisplay mit Touchscreen werden alle Ergebnisse und die zugehörigen Parameter übersichtlich angezeigt.
- Die Bedienung ist einfach und übersichtlich, so dass der Benutzer das Gerät ohne spezielle Schulung bedienen kann.
- Die Testergebnisse können auf dem Gerät gespeichert werden.
- PC SW Metrel ES Manager zum Erstellen von Teststrukturen und hochladen und herunterladen von Testergebnissen, Auto Sequence® und Berichterstellung.
- Erstellen und Drucken von Berichten.
- BT-Kommunikation mit PC, Android-Tablets und -Smartphones über eingebautes BT.
- Umrechnung der Wicklungswiderstände auf eine gewünschte Referenztemperatur.
- Schutzart IP 65 (Gehäuse geschlossen), IP 40 (Gehäuse offen)
Technische Daten
- Abmessungen (b x h x l): 470 X 190 X 370 mm.
- Gewicht (mit Batterien, ohne Zubehör): 9.3 kg
Anwendungen
Stromverteilung
- Transformers ratio, winding resistances, tab changer and connections
Industrieanlagen
- Impedance of live transformer and fault currents with hot factor
Spezifikationen
