MI 3280 DT Analyser
MI 3280 DT Analyser

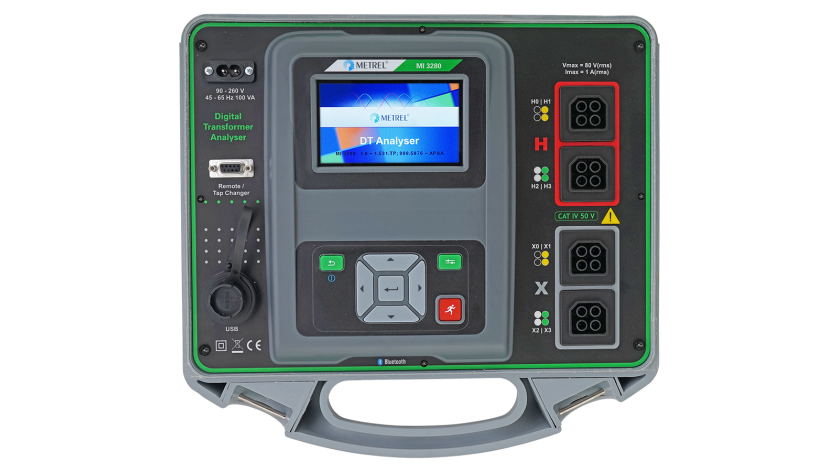

Der digitale Transformator MI 3280 Analysator ist ein tragbares Batterie (Li-Ion) betriebenes Testinstrument, bestimmt für die Diagnose des Windungsverhältnisses, Phasenabweichung, Erregerstrom und Wicklungswiderstand von einzelnen und Dreiphasentransformatoren. Es hat eine ausgezeichneter IP-Schutz: IP65 (Deckel geschlossen), IP54 (Gehäuse offen). Dies erlaubt die Verwendung des Instruments in rauen Umgebungen. Die Bedienung ist einfach und übersichtlich für den Benutzer ohne ein spezielles Training.Für fortgeschrittene Benutzer sind die AUTO SEQUENZEN und Sichtprüfungen verfügbar.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

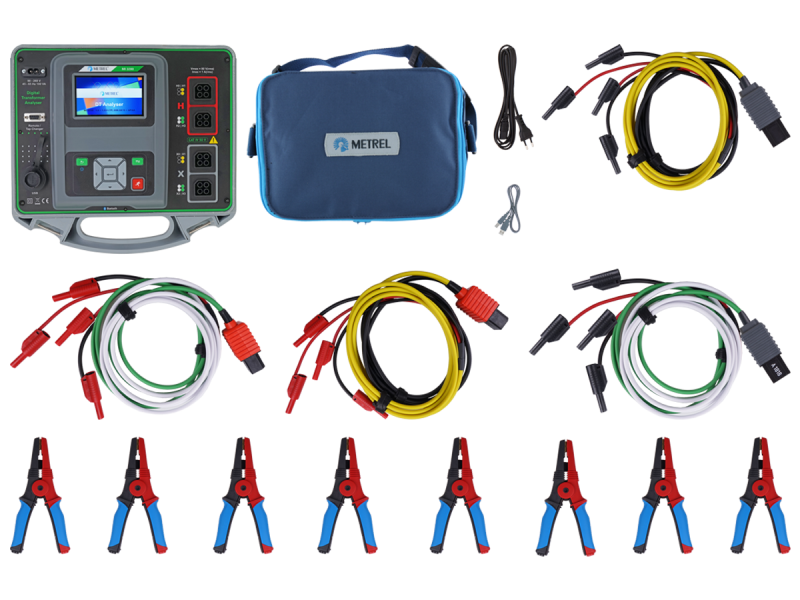

MI 3280 Lieferumfang

  • Instrument MI 3280
  • Prüfleitung mit gossen Kelvin-Clips, 4 Stück
  • Große Kelvin-Krokodilklemme, 4 Stück
  • USB-Kabel
  • Netzkabel
  • Weiche Tragetasche
  • Metrel ES Manager PRO (optional)
  • Bedienungsanleitung
  • Kalibrierungszertifikat
Zu Anfrage hinzufügen
Optionales Zubehör

Videos

nach Normen

Elektrische Energie

  • EEA-Kompetenzen: Elektrische Energieanlagen mit automatischer Abschaltmöglichkeit
  • IEEE C57.12.90 Standardprüfvorschrift für flüssigkeitsgefüllte Verteilungs-, Leistungs- und Regeltransformatoren
  • ASTM B 539:2020 Messung des Kontaktwiderstandes elektrischer Verbindungen.
  • NMEA AB 4-2009 Richtlinien für die Inspektion und vorbeugende Wartung von Kompaktleistungsschaltern für gewerbliche und industrielle Anwendungen
  • El Real Decreto 223/2008 Verordnung über technische Bedingungen und Sicherheitsgarantien für Hochspannungsleitungen und ihre ergänzenden technischen Anweisungen ITC-LAT 01 bis 09

Gerätesicherheit gegenüber dem Benutzer

  • DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
  • DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen

Funktionen

Messfunktionen

Verfügbare Funktionen und Features des Digitalen Transformator-Analysators:

  • Windungsverhältnis von Ein- und Drei-Phasen-Transformatoren;
  • Phasenverschiebung zwischen Hochspannungs- und Niederspannungswicklungen;
  • Erregungsstrommessung;
  • Wicklungswiderstandsmessung von einzelnen und Dreiphasentransformatoren.

Wichtigste Funktionen

  • Ein 3,4 "Farb-LCD-Display mit Touchscreen bietet einfach zu lesende Ergebnisse und alle zugehörigen Parameter.
  • Die Bedienungen sind unkompliziert und ermöglichen dem Benutzer, das Instrument zu bedienen ohne spezielle Einweisungen.
  • Testergebnisse können auf dem Instrument gespeichert werden.PC-Software, die Teil des Standard-Sets ist, ermöglicht die Übertragung von gemessenen Ergebnisse zum PC, wo sie analysiert oder gedruckt werden können.
  • Integrierte Hilfebildschirme.
  • Autotest-Sequenzen.
  • Eingebautes Ladegerät und wiederaufladbare Batterien sind Standardzubehör.
  • Eingebaute BT-Kommunikation mit PC, Android-Tablet und Smartphones möglich.
  • PC SW Metrel ES Manager (MESM) zur Erstellung von Strukturen, Up- bzw. Download von Prüfungen und Ergebnissen, einem Autotest-Editor und zur Berichterstellung.
  • Hohe Schutzart IP 65 (Gehäuse geschlossen), IP 54 (Deckel offen).

Technische Daten

  • Maße (B x H x T): 360 x 160 x 330 mm
  • Gewicht (mit Batterie und Zubehör): 8.8 kg

Anwendungen

Stromerzeugung

  • Erdung und Blitzschutz in thermischen Energieerzeugungsanlagen

Erneuerbare Energiequellen

  • Generator-Stator-Prüfung
  • STC-Werte und Leistung von PV-Paneelen
  • Blitzschutzprüfung in Windkraftanlagen

Stromverteilung

  • Transformatorenverhältnis, Wicklungswiderstände, Tabwechsler und Anschlüsse

Industrieanlagen

  • Impedanz des stromführenden Transformators und Fehlerströme mit Heißfaktor

Spezifikationen
