MI 3290 GX Earth Analyser
Erdungs Prüfgeräte

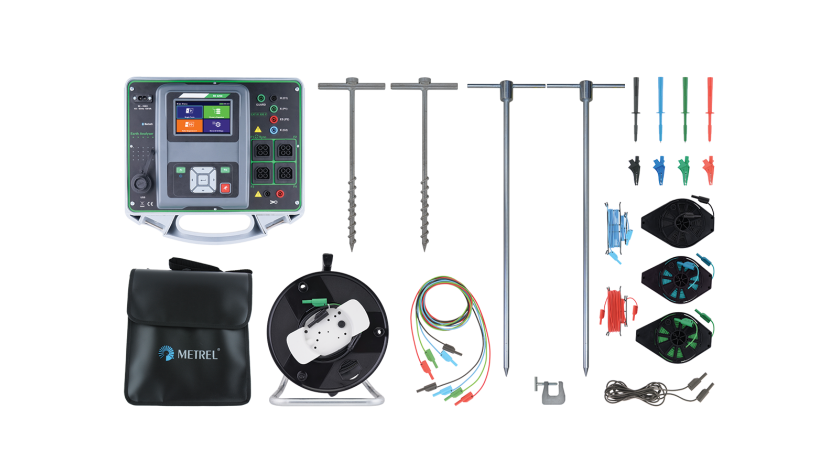

Basiszubehör für alle Modellvarianten MI 3290 (GX, GF, GL in GP):
- Messgerät MI 3290
- Strom Erdspieß 90 cm, 2 Stück
- Potential Erdspieß 42 cm, 2 Stück
- Anschlussleitung schwarz 2m
- Prüfleitung rot 5 m
- Prüfleitung blau 5 m
- Prüfleitung schwarz auf Rolle 50 m
- Prüfleitung grün auf Rolle 50 m
- Prüfleitung blau auf Rolle 50 m
- Geschirmte Prüfleitung auf Rolle 75 m
- G Stromzange
- Ein Set bestehend aus Prüfspitzen, Krokodilklemmen und 2m Prüfleitung, 4 Stück
- Tragetasche für Zubehörteile
- USB Kabel
- Netzkabel
- Kalibrierungszertifikat
- Bedienungsanleitung
- PC SW Metrel ES Manager
Der Erdungs Analyzer MI 3290 ist ein tragbares, Batterie- oder netzbetriebenes Prüfgerät mit ausgezeichneter IP-Schutzart (IP 54 Gehäuse geöffnet), zur Messung des Erdungswiderstandes, spezifischer Erdwiderstand und Massepotential der verschiedenen energetischen und nichtenergetischen Objekte. Der Benutzer kann zwischen verschiedenen Methoden aus der klassischen 3-Leiter-Erdungswiderstandsmessung bis zu einer oder vier Stromzangen-Verfahren zur Messung von Hochspannungsmasten wählen. Es verfügt über eine Auswahl von Messverfahren mit unterschiedlichen Frequenz Methoden: Einzelfrequenz oder Frequenzen von 55 Hz bis 15 kHz, HF-Verfahren mit 25 kHz und Pulsverfahren um einen Blitzschlag zu simulieren. Durch hohe elektrische Störsicherheit ist dieses Messgerät bestens für den Industriebereich geeignet. Das Messgerät ist in mehreren Sets erhältlich, die eine Kombination verschiedener Zubehörteile und Messfunktionen ermöglichen.
Besitzen Sie dieses Produkt?
Wählen Sie einen Satz

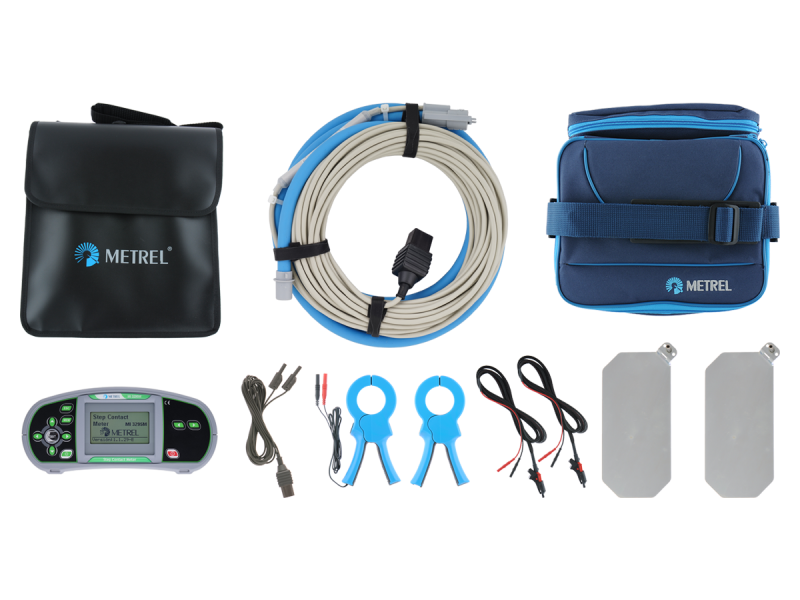

- Lizenz GX
- Stromzange A 1018 mit 3,5 m Prüfleitung
- Stromzange A 1019
- Flexible Stromzange 5 m mit 15 m geschirmter Leitung
- Kelvin Stromzange mit 2,5 m Kabel, 2 Stück.
- Voltmeter MI 3295M mit 2-Leiter Prüfleitung
- Schrittspannung Testplatte, 2 Stück
- Gepolsterte Tragetasche
- Tragetasche für Zubehörteile
- NiMH Batteriezeilen, Type AA, 6 Stück
- Stromversorgungsadapter
- RS 232 und USB Kabel, weicher Tragehalsband

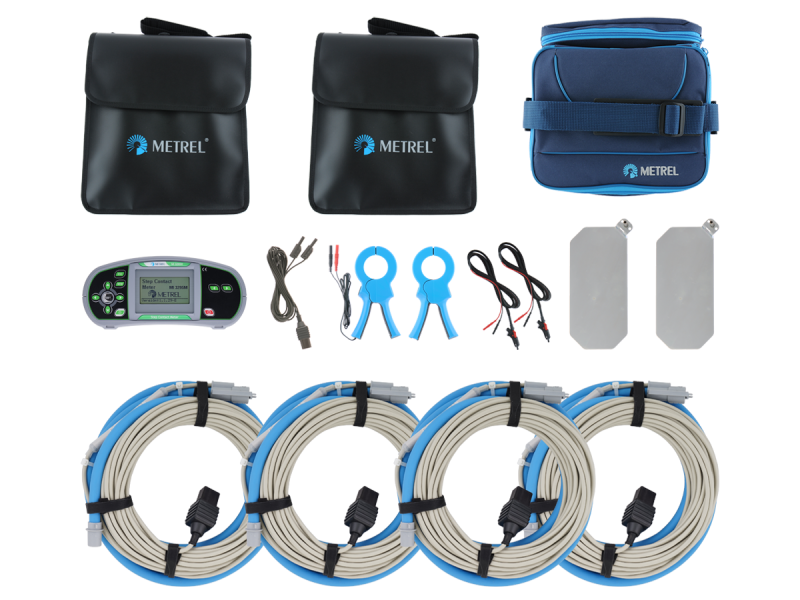

- MI 3290 GX1
- Flexible Stromzange 5 m mit 15 m geschirmter Leitung, 3 Stück
- Tragetasche für Zubehörteile
Videos
Instructional
Instructional (DE)
nach Normen
Erdung und Blitzschutz
- LPSinsp-Kompetenzen: Blitzschutz von Gebäuden Inspektion
- LPSc-Kompetenzen: Blitzschutz von Gebäuden für Bauunternehmer und Instandhalter
- DIN EN 62305 Blitzschutz-Normenreihe
- DIN EN IEC 61557-5 (VDE 0413-5):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 5: Erdungwiderstand
Erdung
- EES-Kompetenzen: Elektrische Energetische Systeme Erdung und Erdungssicherheit
- IEEE-Leitfaden für Sicherheit bei der Erdung von AC-Umspannwerken
- IEEE 81 Richtlinie für die Messung des spezifischen Erdwiderstands, der Impedanz gegen Erde und des Erdoberflächenpotentials einer Erdungsanlage
- IEEE 142 Empfohlene Praxis für die Erdung von industriellen und gewerblichen Stromversorgungssystemen.
- IEEE 367 Empfohlene Praxis für die Bestimmung des Anstiegs des Erdpotentials und der induzierten Spannung in einem Elektrizitätswerk aufgrund eines Stromfehlers
- DIN EN 50522:2011-11; VDE 0101-2:2011-11 Erdung von Starkstromanlagen mit Nennwechselspannungen über 1 kV
Funktionen
Messfunktionen
- Erdungswiderstand 2, 3, 4-polig;
- Selektiver Erdungswiderstand (1 Stromzange);
- Erdungswiderstand (zwei Stromzangen);
- Spezifischer Erdungswiderstand (Wenner und Schlumberger Verfahren);
- HF-Erdungswiderstand (25 kHz, gemäß IEEE_Std 81);
- Erdungswiderstand von Einzel Masten mit 10m flexibler Stromzange;
- Erdungswiderstand von mehrfüssigen Masten mit bis zu 4 flexiblen Stromzangen;
- Strommessungen (Stromzange, flexible Stromzange);
- Nieder-Ohm-Messung 7 mA und 200 mA;
- Erdpotenzial;
- Schritt- und Kontaktmessungen;
- Impuls Erdungsmessungen 10/350 µs.
Wichtigste Funktionen
- Möglichkeit, dass alle Arten von Erdungsmessungen mit einem einzigen Messgerät durchgeführt werden.
- Analyse der Erdungs-Impedanz als Funktion der Frequenz aufgrund eines großen Messfrequenzbandes (55 Hz ... 15 kHz).
- Erdungsmessungen an Masten die mit einem Schutzerdungskabel verbunden sind.
- Die Messung am Einzel Turm und 4-Fuß-Turm.
- Eine große Auswahl Messzangen: von Stromzangen bis flexible Stromzangen mit 10 m Länge.
- HF-Erdungswiderstand (gemäß IEEE_Std 81).
- Sweep Modus Z(f) auf dem Bildschirm.
- 3,4" LCD-Farbdisplay mit Touch Screen.
- Netzspannung Eingangsbereich (90 ... 260 V AC) oder Batterie (Schnell-Ladegerät eingebaut).
- Hohe Schutzart: IP 65 (Gehäuse geschlossen), IP 54 (Gehäuse offen).
- Checkbox - verschiedene Selbsttestmethoden.
- DC Widerstandsmessung.
- Impulse Impedanzmessung für Simulation eines Blitzschlags.
- Unterstützung für Einzel-oder Automatisierte-Messungen.
- PC-Software für die Messung vor und nach der Verarbeitung: Vorbereitung der Teststruktur, Ergebnis herunterladen, Strukturansicht, Tabellenansicht und grafische Darstellung, Speichern und Drucken.
Technische Daten
Station
- Abmessungen (b x h x l): 360 X 160 X 330 mm.
- Gewicht (mit Batterien, ohne Zubehör): 6 kg.
Meter
- Abmessungen (b x h x l): 230 X 103 X 115 mm.
- Gewicht (mit Batterien, ohne Zubehör): 1.3 kg.
Anwendungen
Stromerzeugung
- Erdung und Blitzschutz in thermischen Energieerzeugungsanlagen
Erneuerbare Energiequellen
- Generator-Stator-Prüfung
- STC-Werte und Leistung von PV-Paneelen
- Blitzschutzprüfung in Windkraftanlagen
- Potentialabfallmethode für Solar- und Windkraftanlagen
- Zwei-Zangen-Methode zur Messung von Erdschleifen in einer Solaranlage
Stromverteilung
- Schritt- und Berührungsspannungen von Transformatoren
- Erdungswiderstand von Sendemasten mit der 25-kHz-Methode
- Messung des Erdungswiderstands und 62%-Regel
Industrieanlagen
- Erdungswiderstand von abgesetzten Antennentürmen
- Spezifische Methoden zur Messung des Erdungswiderstands
Niederspannungserdung und Blitzschutz
- Erdungsmessung mit Potentialabfallmethode
- 2-Klemmen-Methode zur Messung von Blitz- und Erdschutz
Erdung und Blitzschutz in Krankenhäusern
- Erdungsmessung mit Potentialabfallmethode im Krankenhaus
Spezifikationen
