MI 3290 GP Earth Analyser
Erdungs Prüfgeräte
Der Erdungs Analyzer MI 3290 ist ein tragbares, Batterie- oder netzbetriebenes Prüfgerät mit ausgezeichneter IP-Schutzart (IP 54 Gehäuse geöffnet), zur Messung des Erdungswiderstandes, spezifischer Erdwiderstand und Massepotential der verschiedenen energetischen und nichtenergetischen Objekte. Der Benutzer kann zwischen verschiedenen Methoden aus der klassischen 3-Leiter-Erdungswiderstandsmessung bis zu einer oder vier Stromzangen-Verfahren zur Messung von Hochspannungsmasten wählen. Es verfügt über eine Auswahl von Messverfahren mit unterschiedlichen Frequenz Methoden: Einzelfrequenz oder Frequenzen von 55 Hz bis 15 kHz, HF-Verfahren mit 25 kHz und Pulsverfahren um einen Blitzschlag zu simulieren. Durch hohe elektrische Störsicherheit ist dieses Messgerät bestens für den Industriebereich geeignet. Das Messgerät ist in mehreren Sets erhältlich, die eine Kombination verschiedener Zubehörteile und Messfunktionen ermöglichen.
Basiszubehör für alle Modellvarianten MI 3290 (GX, GF, GL in GP):

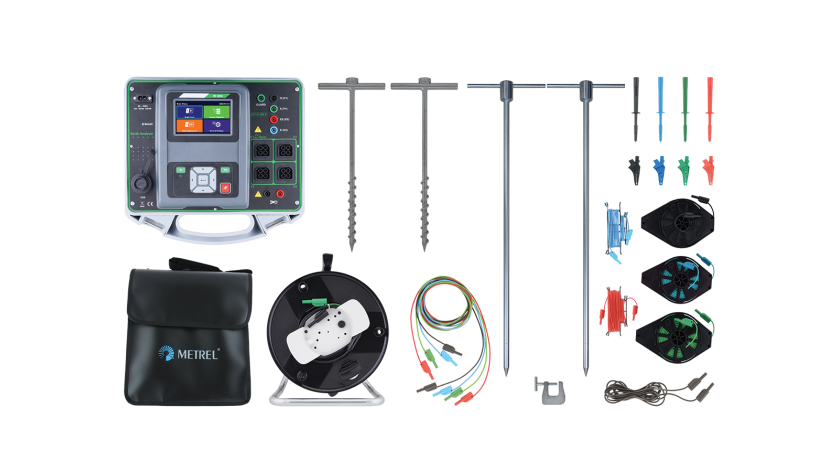

- Messgerät MI 3290
- Strom Erdspieß 90 cm, 2 Stück
- Potential Erdspieß 42 cm, 2 Stück
- Anschlussleitung schwarz 2m
- Prüfleitung rot 5 m
- Prüfleitung blau 5 m
- Prüfleitung schwarz auf Rolle 50 m
- Prüfleitung grün auf Rolle 50 m
- Prüfleitung blau auf Rolle 50 m
- Geschirmte Prüfleitung auf Rolle 75 m
- G Stromzange
- Ein Set bestehend aus Prüfspitzen, Krokodilklemmen und 2m Prüfleitung, 4 Stück
- Tragetasche für Zubehörteile
- USB Kabel
- Netzkabel
- Kalibrierungszertifikat
- Bedienungsanleitung
- PC SW Metrel ES Manager
Sets
- Lizenz GP
- Flexible Stromzange 5 m mit 15 m geschirmter Leitung, Tasche
- Tragetasche für Zubehörteile
nach Normen
Erdung und Blitzschutz
- LPSinsp Competences: Lightning Protection of Buildings Inspection
- LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
- IEC 62305 Protection against lightning - series
- IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
Erdung
- EES Competences: Electrical Energetic Systems Earthing and Grounding Safety
- IEEE Guide for Safety in AC Substation Grounding
- IEEE 81-2012 IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
- IEEE 142 Recommended Practice for Grounding of Industrial and Commercial Power Systems
- IEEE 367-2012 - IEEE Recommended Practice for Determining the Electric Power Station Ground Potential Rise and Induced Voltage from a Power Fault
- EN 50522 Earthing of power installations exceeding 1 000 V a.c.
Funktionen
Messfunktionen
- Erdungswiderstand 2, 3, 4-polig;
- Selektiver Erdungswiderstand (1 Stromzange);
- Erdungswiderstand (zwei Stromzangen);
- Spezifischer Erdungswiderstand (Wenner und Schlumberger Verfahren);
- HF-Erdungswiderstand (25 kHz, gemäß IEEE_Std 81);
- Erdungswiderstand von Einzel Masten mit 10m flexibler Stromzange;
- Erdungswiderstand von mehrfüssigen Masten mit bis zu 4 flexiblen Stromzangen;
- Strommessungen (Stromzange, flexible Stromzange);
- Nieder-Ohm-Messung 7 mA und 200 mA;
- Erdpotenzial;
- Schritt- und Kontaktmessungen;
- Impuls Erdungsmessungen 10/350 µs.
Wichtigste Funktionen
- Möglichkeit, dass alle Arten von Erdungsmessungen mit einem einzigen Messgerät durchgeführt werden.
- Analyse der Erdungs-Impedanz als Funktion der Frequenz aufgrund eines großen Messfrequenzbandes (55 Hz ... 15 kHz).
- Erdungsmessungen an Masten die mit einem Schutzerdungskabel verbunden sind.
- Die Messung am Einzel Turm und 4-Fuß-Turm.
- Eine große Auswahl Messzangen: von Stromzangen bis flexible Stromzangen mit 10 m Länge.
- HF-Erdungswiderstand (gemäß IEEE_Std 81).
- Sweep Modus Z(f) auf dem Bildschirm.
- 3,4" LCD-Farbdisplay mit Touch Screen.
- Netzspannung Eingangsbereich (90 ... 260 V AC) oder Batterie (Schnell-Ladegerät eingebaut).
- Hohe Schutzart: IP 65 (Gehäuse geschlossen), IP 54 (Gehäuse offen).
- Checkbox - verschiedene Selbsttestmethoden.
- DC Widerstandsmessung.
- Impulse Impedanzmessung für Simulation eines Blitzschlags.
- Unterstützung für Einzel-oder Automatisierte-Messungen.
- PC-Software für die Messung vor und nach der Verarbeitung: Vorbereitung der Teststruktur, Ergebnis herunterladen, Strukturansicht, Tabellenansicht und grafische Darstellung, Speichern und Drucken.
Technische Daten
Station
- Abmessungen (b x h x l): 360 X 160 X 330 mm.
- Gewicht (mit Batterien, ohne Zubehör): 6 kg.
Meter
- Abmessungen (b x h x l): 230 X 103 X 115 mm.
- Gewicht (mit Batterien, ohne Zubehör): 1.3 kg.
Spezifikationen
Software
