MI 3123 SMARTEC Erdung / Zange

Einzelfunktions Prüfgeräte

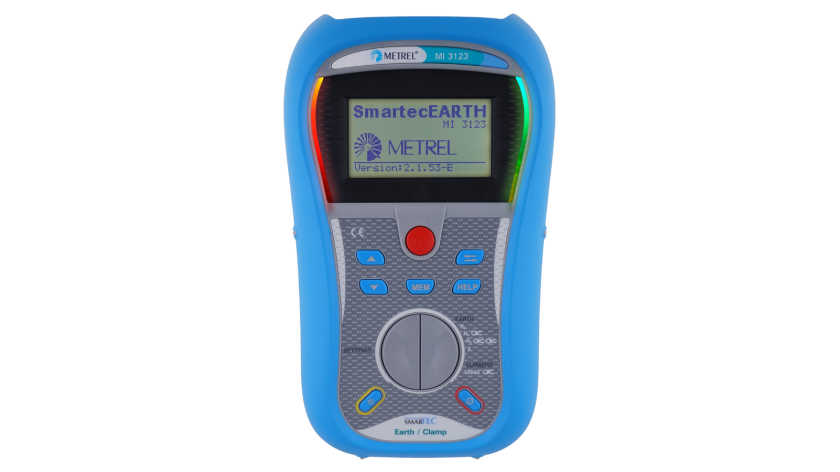

Das Prüfgerät MI 3123 SMARTEC Erdung/Zange ist ein Prüfgerät für Erdungswiderstand der neuesten Generation, mit dem Erdungswiderstandsmessungen nach Vierleitermethode und Messungen des spezifischen Erdwiderstands nach Vierleitermethode durchgeführt werden können. Mit den optional erhältlichen Stromzangen A 1018 und A 1019 können mit einer Stromzange Erdungswiderstandsmessungen (Vierleitermethode) und mit zwei Zangen berührungsfreie Erdungswiderstandsprüfungen und Effektivwertstrommessungen bis zu 20 A gemessen werden. Einstellbare Grenzwerte für PASS/FAIL-Bewertung von Messergebnissen. Alle Ergebnisse können auf dem Messgerät gespeichert und nach den Prüfungen zur späteren Beurteilung und professionellen Berichterstellung mithilfe der optional erhältlichen PC-Software gedownloadet werden. Die leichte Bauweise, die große, helle LCD-Anzeige, die integrierten Hilfebildschirme, die optionale Downloadmöglichkeit über RS232 oder USB und die Überspannungskategorie CAT IV machen das MI 3123 zu einem hervorragenden Erdungsmessgerät.

Wählen Sie einen Satz

nach Normen

Gebäude-NS-Installation

  • Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • DIN IEC 60364 Errichten von Niederspannungsanlagen
  • E DIN IEC 60364-6 (VDE 0100-600):2015-05 Errichten von Niederspannungsanlagen - Teil 6: Prüfungen
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
  • DIN EN IEC 61557-1 (VDE 0413-1):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine Anforderungen
  • EN 61557-10:2013-06 Teil 10: Kombinierte Messgeräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
  • IEC 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • Elektrische Geräte nach CEI 64.8 V4 mit einer Spannung von nicht mehr als 1.000 VAC und 1.500V DC

Erdung und Blitzschutz

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • DIN EN 62305 Blitzschutz-Normenreihe
  • DIN EN IEC 61557-5 (VDE 0413-5):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 5: Erdungwiderstand

Erdung

  • EES-Kompetenzen: Elektrische Energetische Systeme Erdung und Erdungssicherheit

Gerätesicherheit gegenüber dem Benutzer

  • DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen

EMV-Sicherheit

  • EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen

Funktionen

Messfunktionen

  • Erdungswiderstand (Vierleitermethode);
  • Erdungswiderstand (Vierleitermethode) mit zusätzlicher Stromzange optional;
  • Erdungswiderstand (Zweizangen-methode, optional);
  • Spezifischer Erdwiderstand;
  • Strom (Effektivwert).

Wichtigste Funktionen

  • Messung des Erdungswiderstands: Mit dem Messgerät kann eine normgemäße Prüfung des Erdungswiderstands nach Vierleitermethode mit zwei Erdungsspießen und die Messung des spezifischen Erdwiderstands durchgeführt werden.
  • Selektive Erdungswiderstandsmessung: Optional ist auch eine Erdungswiderstandsmessung mit der Vierleitermethode in Kombination mit einer zusätzlichen Stromzange für die Messung des Erdungswiderstands einzelner Erdungsspieße.
  • Kontaktfreie Erdungswiderstandmessung: Die Erdungswiderstandsmessung mit zwei Stromzangen, ohne den Stromkreis zu unterbrechen, ist dafür vorgesehen, den Widerstand einzelner Erdungsspieße zu messen.
  • Diese Methode wird für städtische Gebiete empfohlen.
  • Downloads: Herunterladen der Messergebnisse über RS232 oder USB-Kabel direkt auf den PC ist mit der optionalen Software möglich.
  • Upgrades verfügbar: Wenn sich die gesetzlichen Bestimmungen ändern, können an der Firmware Upgrades vorgenommen werden, um das Gerät auf neuestem Stand zu halten.
  • Hilfebildschirme Das Messgerät verfügt über Hilfemenüs, die vor Ort genutzt werden können.

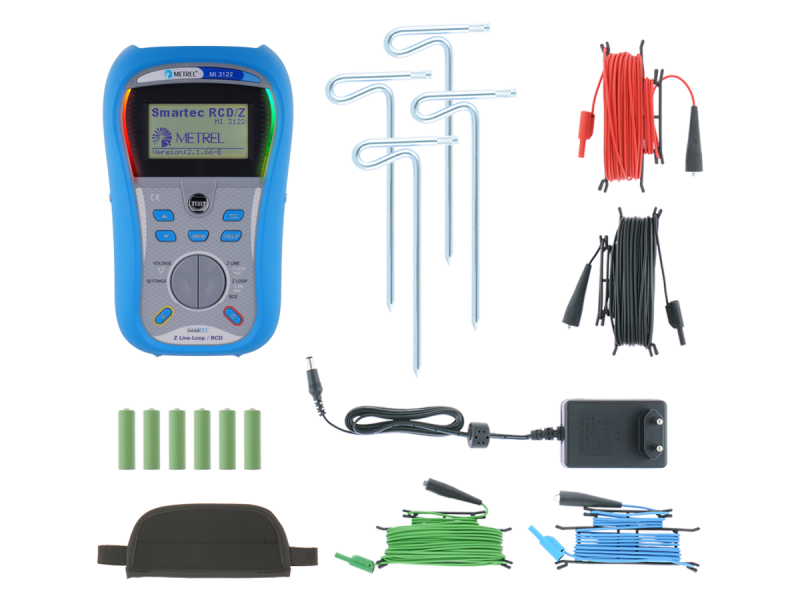

  • Eingebautes Akku-Ladegerät: Die Einheit verfügt über einen eingebauten Ladeschaltkreis. Ein Satz NiMH-Akkus wird mitgeliefert.
  • Benutzerdefinierte Grenzwerte: Für jede Messfunktion können Grenzwerte eingestellt werden, für die große grüne oder rote LED-Leuchten anzeigen, ob ein Messergebnis innerhalb dieser Grenzwerte liegt oder nicht (PASS/FAIL).
  • Einfache Bedienung Große, helle LCD-Anzeigen und große Tasten ermöglichen eine leichte Handhabung des Messgeräts (auch mit Handschuhen).
  • Magnethalterung: Ein Magnet zur Befestigung des Messgeräts an Metalloberflächen ermöglicht freihändige Bedienung.

Technische Daten

  • Abmessungen (l x b x h): 140 x 80 x 230 mm.
  • Gewicht (ohne Zubehör): 0.85 kg.

Anwendungen

Industrieanlagen

  • Remote antenna tower earthing resistance
  • Spezifische Methoden zur Messung des Erdungswiderstands

Vorbeugende Wartung

  • Grundlegender Erdungswiderstand
  • Spannungsmessungen
  • Strommessungen

Spezifikationen

Software

Downloads

Datasheet Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3123 SMARTEC Erdung / Zange de 2023 02.11.2023 pdf 581.17 KB
Manual Sprache Version Datum Hinweise Dateityp Dateigröße Download
MI 3123 SMARTEC Erdung / Zange de 1.3.6. 08.05.2023 20 751 342 pdf 1.99 MB Login
DoC Sprache Version Datum Hinweise Dateityp Dateigröße Download
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Externer Link Unbekannt
PC Software Sprache Version Datum Hinweise Dateityp Dateigröße Download
SW 0101 EuroLink PRO (ZVEH/SiNa/ÖVE) de 7.25 18.01.2022 Readme zip 37.81 MB Login
