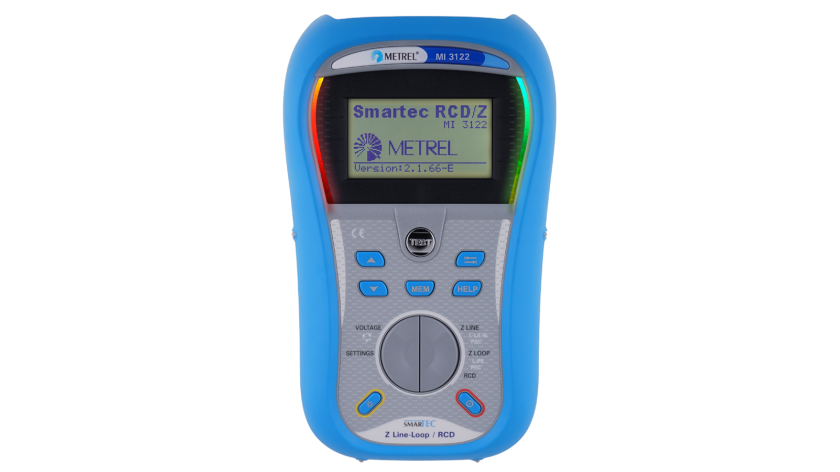

MI 3122 SMARTEC Leiteungs-Schleifenimpedanz / RCD

Einzelfunktions Prüfgeräte

Das MI 3122 SMARTEC Leitungs-Schleifenimpedanz/RCD wurde speziell für die Prüfung bestromter Stromkreise konzipiert. Das Messgerät verfügt über integrierte Sicherungs-/RCD-Kennlinien zur Beurteilung der Messergebnisse. Das Spannungs-Überwachungssystem erlaubt dem Bediener, gleichzeitig alle drei Spannungen in Echtzeit zu prüfen. Die hellen Rot- und Grünleuchten zur PASS/FAIL-Anzeige und die Hilfebildschirme für jede Messart machen die Bedienung des Messgeräts einfach und verständlich. Alle Ergebnisse können schnell auf dem Messgerät gespeichert und nach den Messungen zur späteren Beurteilung und professionellen Berichterstellung mithilfe der optional verfügbaren PC-Software A 1291 EuroLink PRO oder A 1290 EuroLink PRO Plus auf den PC geladen werden. Der MI 3122 SMARTEC Leitungs-/Schleifenimpedanz / RCD führt folgende Prüfungen durch: RCD, Schleifen-/Leitungsimpedanz, Wechselspannung, Frequenz und Phasenfolge entsprechend der Norm EN 61557.

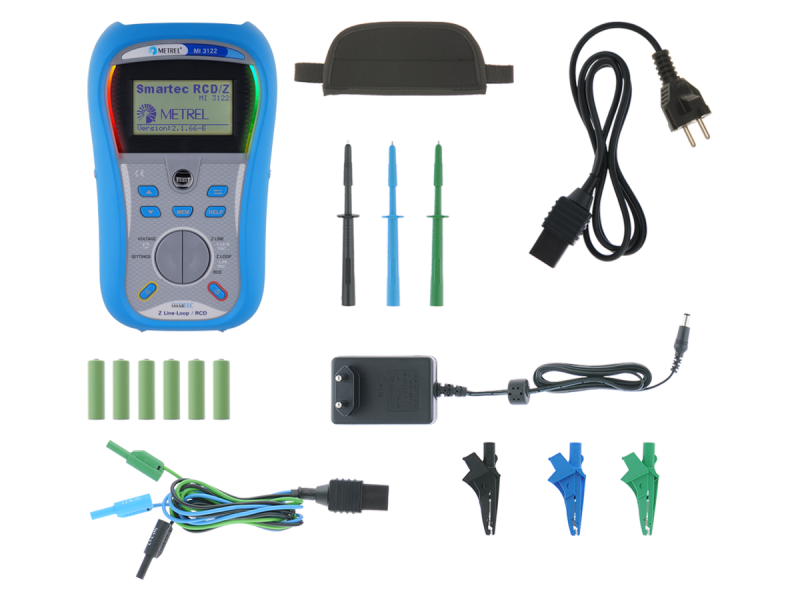

Sets

nach Normen

Gebäude-NS-Installation

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 60755 General safety requirements for residual current operated protective devices
  • IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
  • IEC/EN 61557-6 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems
  • IEC/EN 61557-7 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Gerätesicherheit gegenüber dem Benutzer

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements

EMV-Sicherheit

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Funktionen

Messfunktionen

  • Leitungsimpedanz;
  • Schleifenimpedanz;
  • Schleifenimpedanz mit ohne RDC Auslösung;
  • Spannung (Effektivwert) und Frequenz;
  • Phasenfolge;
  • RCD-Prüfung (allgemein und selektiv, Typen AC und A).

Wichtigste Funktionen

  • Hilfebildschirme Das Messgerät verfügt über Hilfemenüs, die vor Ort bei Messungen genutzt werden können.
  • Pass/Fail-Anzeigen: Zwei LED-Anzeigen geben PASS/FAIL-Ergebnisse aus, diese befinden sich auf beiden Seiten der LCD.
  • Integrierte Sicherungskennlinien: Diese einzigartige Funktion erlaubt die automatische Beurteilung der Leitungs-/Schleifenimpedanz gegenüber den geltenden Bestimmungen.
  • Überwachung der Online-Spannung: Diese Funktion ermöglicht die Überwachung aller drei Spannungen in Echtzeit.
  • Downloads: Herunterladen der Messergebnisse über RS232 oder USB-Kabel direkt auf den PC ist mit der optionalen Software möglich.
  • Upgrades verfügbar: Wenn sich die gesetzlichen Bestimmungen ändern, können an der Firmware Upgrades vorgenommen werden, um das Gerät auf neuestem Stand zu halten.
  • Zs ohne RDC Auslösung: Die Funktion Zs (RCD) ermöglicht eine Schleifenimpedanzprüfung ohne Auslösen des RCD.
  • Eingebautes Akku-Ladegerät: Die Einheit verfügt über einen eingebauten Ladeschaltkreis. Ein Satz NiMH-Akkus wird mitgeliefert.
  • RCD Auto: Das automatische RCD-Prüfverfahren reduziert die Prüfzeit bedeutend.
  • Einfache Bedienung Große, helle LCD-Anzeigen und große Tasten ermöglichen eine leichte Handhabung des Messgeräts (auch mit Handschuhen).
  • Magnethalterung: Ein Magnet zur Befestigung des Messgeräts an Metalloberflächen ermöglicht freihändige Bedienung.

Technische Daten

  • Abmessungen (l x b x h): 140 x 80 x 230 mm.
  • Gewicht (ohne Zubehör): 0.93 kg.

Anwendungen

Vorbeugende Wartung

  • Leitungs- und Schleifenimpedanz- und RCD-Prüfung
  • Spannungsmessungen
  • Frequenzmessungen

Spezifikationen
