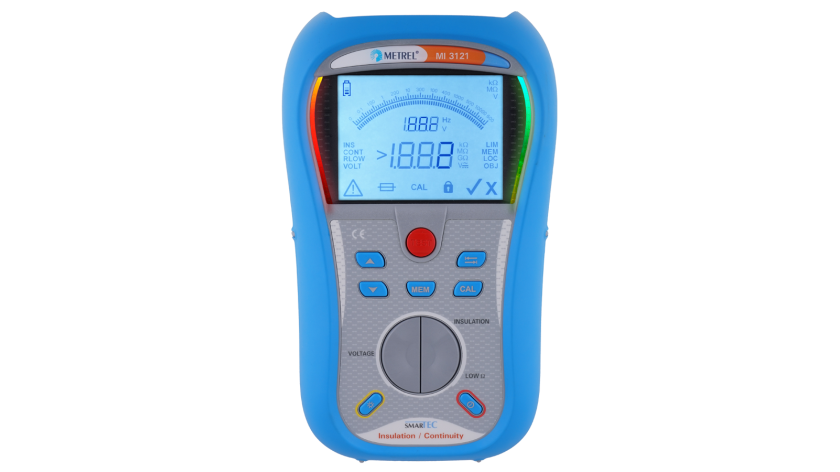

MI 3121 SMARTEC Isolation / Durchgang

Einzelfunktions Prüfgeräte

Der MI 3121 SMARTEC Isolation / Durchgang ist ein neues Prüfgerät für unbestromte elektrische Anlagen. Das Messgerät ist mit seiner analogen und digitalen Ergebnisanzeige ein genaues Messinstrument für Durchgangsmessungen bis 2000 Ω und Isolationsfunktionsmessungen bis 30 GΩ. Die konfigurierbaren Grenzwerte ermöglichen eine Bewertung der Messergebnisse mit PASS/FAIL-Ausgabe und hellen Rot-/Grünleuchten für einfache Nutzung auch in dunkler Umgebung. Das MI 3121 ist mit einem eingebauten Ladegerät versehen und weist eine Magnethalterung auf, um auch freihändig Messungen durchführen zu können. Alle Ergebnisse können schnell auf dem Messgerät gespeichert und nach den Messungen zur späteren Beurteilung und professionellen Berichterstellung mithilfe der optional verfügbaren PC-Software A 1291 EuroLink PRO oder A 1290 EuroLink PRO Plus auf den PC geladen werden. Das MI 3121 SMARTEC Isolation/Durchgang führt Durchgangsmessungen, Isolationsmessungen an Wechselspannungsleitern und Frequenzmessungen durch.

Sets

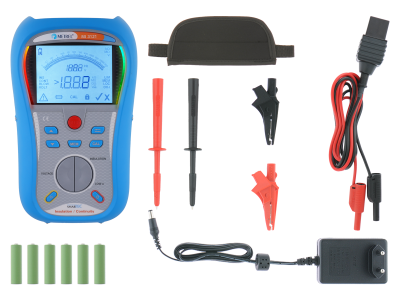

MI 3121 Lieferumfang

  • Instrument SMARTEC Isolation / Durchgang
  • Gepolsterte Handschlinge
  • Universal-Prüfkabel 3 x 1.5 m
  • Prüfspitzen, 3 Stück (blau, schwarz, grün)
  • Krokodilklemmen, 3 Stück (blau, schwarz, grün)
  • Netzteiladapter + 6 Batterien NiMH AA
  • Bedienungsanleitung auf CD
  • Kurzanleitung
  • Kalibrationsurkunde der Erstkalibrierung
  • Handbuch auf CD: „Messungen an elektrischen Anlagen in Theorie und Praxis.“
Zu Anfrage hinzufügen
Optionales Zubehör

nach Normen

Gebäude-NS-Installation

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • AS / NZ 3018 Electrical installations - Domestic installations
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Erdung und Blitzschutz

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

EMV-Sicherheit

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Funktionen

Messfunktionen

  • Isolationswiderstand bei Gleichspannung;
  • Durchgang von PE-Leitern mit Polaritätswechsel, Prüfstrom 200 mA;
  • Durchgang von PE-Leitern mit Prüfstrom von 7 mA (fortlaufende Messung) ohne RCD-Auslösen;
  • Spannung (Effektivwert) und Frequenz.

Wichtigste Funktionen

  • Spannungsbereiche bei Isolationsprüfungen: Großer Bereich an Isolationsprüfspannungen von 50 V bis 1000 V, Messbereich bis zu 30 GΩ.
  • Analoge Skala und digitale LCD: Die Messergebnisse werden sowohl digital als auch analog dargestellt.
  • Downloads: Herunterladen der Messergebnisse über RS232 oder USB-Kabel direkt auf den PC ist mit der optionalen Software möglich.
  • Upgrades verfügbar: Wenn sich die gesetzlichen Bestimmungen ändern, können an der Firmware Upgrades vorgenommen werden, um das Gerät auf neuestem Stand zu halten.
  • Polaritätswechsel: Automatischer Polaritätswechsel bei Durchgangsprüfung.
  • Eingebautes Akku-Ladegerät: Die Einheit verfügt über einen eingebauten Ladeschaltkreis. Ein Satz NiMH-Akkus wird mitgeliefert.
  • Benutzerdefinierte Grenzwerte: Wenn die Grenzwerte für die Funktionen Isolierung oder Durchgang eingestellt sind, zeigen große grüne oder rote Leuchten an, ob ein Messergebnis innerhalb der Grenzwerte liegt (PASS/FAIL).
  • Einfache Bedienung Große, helle LCD-Anzeigen und große Tasten ermöglichen eine leichte Handhabung des Messgeräts (auch mit Handschuhen).
  • Magnethalterung: Ein Magnet zur Befestigung des Messgerät an Metalloberflächen ermöglicht freihändige Bedienung.

Technische Daten

  • Abmessungen (l x b x h): 140 x 80 x 230 mm.
  • Gewicht (ohne Zubehör): 0.85 kg.

Spezifikationen
