A 1532 XA EVSE adapter Neu

Weitere Messgeräte / Adapter / Zubehörteile

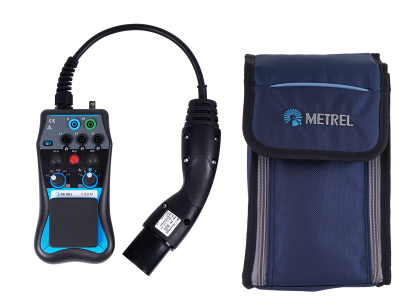

Der Adapter A 1532 EVSE XA eignet sich für elektrische Sicherheits- und Funktionsprüfungen von EVSEs gemeinsam mit den unterstützten METREL-Anlagenprüfgeräten. Er ist für das Testen von Mode-3-EV-Versorgungsgeräten mit einem Typ-2-Stecker ausgelegt. Die XA-Version unterstützt dreiphasige Lasttests mit bis zu 13 A sowie verschiedene Fehlertypen, darunter „PE offen“. Mithilfe der Metrel AutoSequencen®, welche in den neueren Multifunktionstestern vordefiniert sind, kann die komplette EVSE-Ladestation (Schritt für Schritt) per Knopfdruck sowohl elektrisch als auch funktionell getestet werden. Mit MESM kann ein professioneller stationsbasierter Bericht erstellt werden.

Sets

nach Normen

Gebäude-NS-Installation

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series

Ausrüstung für die Versorgung von Elektrofahrzeugen

  • EVSE Competences: Electrical Vehicle Supply Equipment Safety
  • IEC/EN 61851 Electric vehicle conductive charging system

Funktionen

Wichtigste Funktionen

  • Bananenbuchsenausgänge für den Anschluss an ein dreiphasiges Anlagenprüfgerät;
  • Spannungsanzeige am EVSE-Ausgang;
  • Wahlschalter für den Proximity Pilot-Widerstand zum Simulieren des Vorhandenseins von EV-Kabeln sowie zum Erkennen des Nennstroms;
  • Wahlschalter für den Control Pilot-Widerstand zum Simulieren des Zustands eines Elektrofahrzeugs;
  • Buchsenausgang für den Anschluss an ein einphasiges Anlagenprüfgerät (Phase 1, Neutral, PE);
  • Typ-2-Steckverbinder für den EVSE-Anschluss;
  • 6 mA EV RCD-Unterstützung;
  • Unterstützung für Funktionstests;*
  • Unterstützung für EVSE AUTO SEQUENCE®;*
  • Erstellen von MESM-Berichten;**
  • Lasttests mit bis zu 13 A an Buchse – einphasig oder an Bananenbuchsen – dreiphasig;
  • Fehlersimulation von Diodenkurzschluss, PE-CP-Kurzschluss und PE offen;
  • BNC-Ausgangsstecker für CP-Signalüberwachung.

* Funktionsprüfungen und AUTO SEQUENCE® werden nur von den 2,5-kV-Prüfgeräten MI 3155, MI 3152 und MI 3152 H unterstützt.
** Die Berichte können ausschließlich über die MESM-PC-SW gedruckt werden. Die MESM-Lizenz (P 1101) kann separat erworben werden.

Technische Daten

  • Abmessungen (b x h x l): 200 x 100 x 70 mm.
  • Gewicht (ohne Zubehör): 0.90 kg.

Anwendungen

e-Mobility

  • Renewable power and car charging

Besondere Standorte

  • EVSE-Konstruktion und -Prüfung

Spezifikationen

Downloads

Dateityp Dateiname Sprache Version Datum Hinweise Dateityp Dateigröße Online Download
Datasheet A 1532 XA EVSE adapter de 2020 04.12.2020 pdf 1.36 MB
Manual A 1532 XA EVSE adapter de 1.2.3 09.08.2021 20 753 168 pdf 535.74 KB Login
