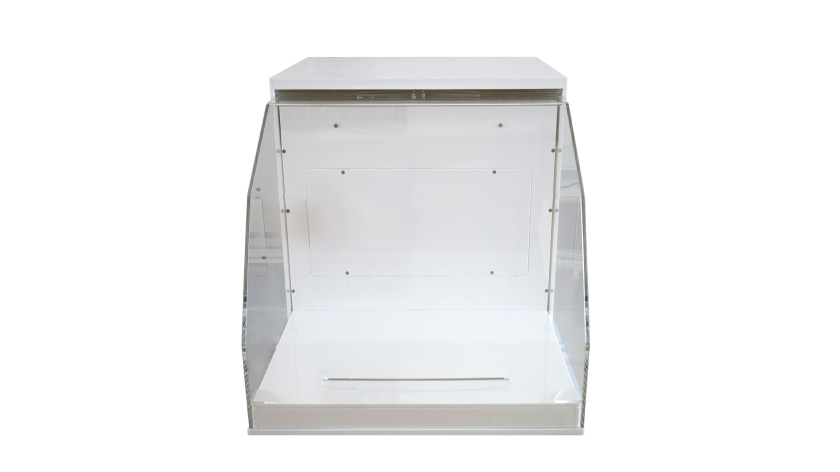

A 1650 Testgehäuse mit Einzelkammer
Zubehör
Die Einzelkammer-Testgehäuse A 1650 bieten automatischen Schutz vor direktem Kontakt. Sie sind dafür ausgelegt, ein RFID-Sicherheitsmodul integrieren zu können. Der „codierte“ RFID-Sensor des Sicherheitsmoduls überwacht die Position „Gehäuse geschlossen“. Auf diese Weise verhindert das Testsystem über die gesamte Testsequenz, dass der Prüfling dort berührt wird, wo gefährliche Spannungen auftreten können. Passive Tests können in der Regel auch mit geöffneten Türen durchgeführt werden. Funktions- oder Bedienfehler sind praktisch ausgeschlossen.
Besitzen Sie dieses Produkt?
nach Normen
Sicherheit elektrischer Schaltanlagen
- ESB Competences: Electrical Switchboards Safety Testing
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
Maschinensicherheit
- MST Competences: Machines Electrical Safety Testing
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
Sicherheit von tragbaren Geräten
- PAT Competences: Portable Appliances Safety Testing
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- VDE 0701 Inspection after repair, modification of electrical appliances - periodic
- VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
Anwendungen
End-of-Line-Sicherheitsprüfung in der Produktion
- Prüfstation mit automatischem Schutz mit RFID-Sensor Sicherheitsmodul S 2109
Optionales Zubehör
S 2109 Sicherheitsmodul mit RFID-Sensor
Dieses Sicherheitsmodul ist für Testplätze mit Schutzabdeckungen oder Schutztüren vorgesehen. Dieses Modul ist für den Schutz mit einem RFID-Sensor und Notschalter vorgesehen. Der RFID-Schalter gibt den Zustand (geöffnet/geschlossen) der Tür des Gehäuses oder Schranks an. Wenn die Tür geöffnet wird, trennt das Sicherheitsmodul die Messkreise vom Netz, sodass der Bediener optimal geschützt ist. Das Sicherheitsmodul ist zudem mit einem Notschalter und einer START-Taste ausgestattet.
S 2109 Lieferumfang
- S 2109 Sicherheitssystem mit RFID-Sensor
- A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
- A 1690 Start-Taste
- A 1689 Not-Aus-Schalter
- A 1017 Kommunikationskabel, RS232, 2 m
A 1626 Ein-Phasen-Anschlusskasten
Die Vielfalt der zu testenden elektronischen Produkte stellt die Hersteller vor viele Herausforderungen. Die unterschiedlichen Größen, Formen und Konfigurationen der elektronischen Geräte machen das Testen der elektrischen Sicherheit zu einer Herausforderung. Daher hat Metrel verschiedene Typen von Anschlusskästen entwickelt, die mühelos an die Anforderungen der Kunden angepasst werden können. Beim Anschlusskasten A 1626 handelt es sich um ein passives Gerät, das als Verbindungsschnittstelle zwischen dem CE-SCHALTER und den Prüflingen dient. Er ist für das Anschließen verschiedener Ein-Phasen-Geräte an einem A 1600 CE-SCHALTER vorgesehen. Gerät mit Netzkabel, Gerät für die feste Installation, elektronische Baugruppen können geprüft werden. Anschlüsse für das Anschließen isolierter leitender Teile und geerdeter Teile werden hinzugefügt. Der Anschlusskasten ist kodiert, um zu verhindern, dass an den Ausgängen eine zu hohe Prüfspannung anliegt.
A 1626 Lieferumfang
- A 1626 Ein-Phasen-Anschlusskasten
- A 1710 Prüfleitung, rot, 1,5 m
- A 1064 Krokodilklemme, rot
A 1627 Drehstrom-Anschlusskasten
Die Vielfalt der zu testenden elektronischen Produkte stellt die Hersteller vor viele Herausforderungen. Die unterschiedlichen Größen, Formen und Konfigurationen der elektronischen Geräte machen das Testen der elektrischen Sicherheit zu einer Herausforderung. Daher hat Metrel verschiedene Typen von Anschlusskästen entwickelt, die mühelos an die Anforderungen der Kunden angepasst werden können. Beim Anschlusskasten A 1627 handelt es sich um ein passives Gerät, das als Verbindungsschnittstelle zwischen dem 5-kV-CE-SCHALTER und den Prüflingen dient. Er ist für das Anschließen verschiedener Ein-Phasen- und Drehstromgeräte an einem A 1600 CE-5-kV-SCHALTER vorgesehen. Gerät mit Netzkabel, Gerät für die feste Installation, elektronische Baugruppen können geprüft werden. Anschlüsse für das Anschließen isolierter leitender Teile und geerdeter Teile werden hinzugefügt. Der Anschlusskasten ist kodiert, um zu verhindern, dass an den Ausgängen eine zu hohe Prüfspannung anliegt.
A 1627 Lieferumfang
- A 1627 Drehstrom-Anschlusskasten
- A 1710 Prüfleitung, rot, 1,5 m
- A 1064 Krokodilklemme, rot
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| A 1650 Testgehäuse mit Einzelkammer | de | 2021 | 28.04.2021 | 366.97 KB |
|
