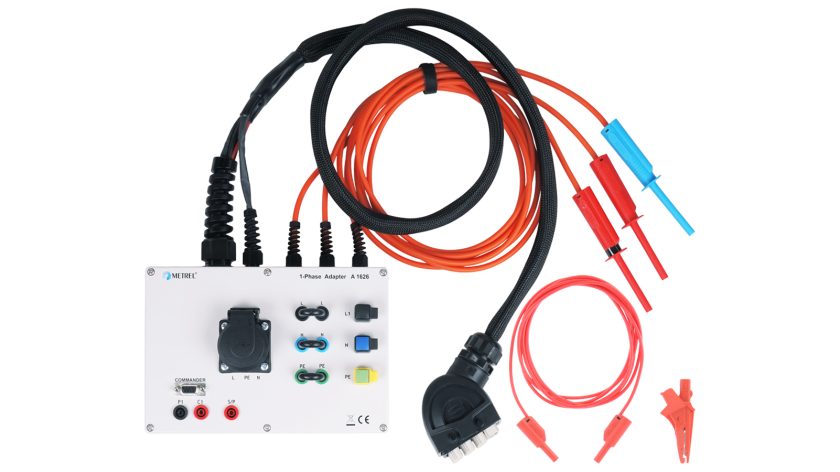

A 1626 Ein-Phasen-Anschlusskasten
Zubehör
A 1626 Lieferumfang
- A 1626 Ein-Phasen-Anschlusskasten

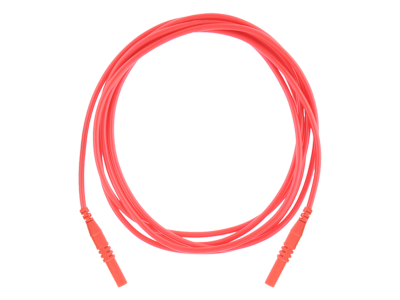

- A 1710 Prüfleitung, rot, 1,5 m
- A 1064 Krokodilklemme, rot
Die Vielfalt der zu testenden elektronischen Produkte stellt die Hersteller vor viele Herausforderungen. Die unterschiedlichen Größen, Formen und Konfigurationen der elektronischen Geräte machen das Testen der elektrischen Sicherheit zu einer Herausforderung. Daher hat Metrel verschiedene Typen von Anschlusskästen entwickelt, die mühelos an die Anforderungen der Kunden angepasst werden können. Beim Anschlusskasten A 1626 handelt es sich um ein passives Gerät, das als Verbindungsschnittstelle zwischen dem CE-SCHALTER und den Prüflingen dient. Er ist für das Anschließen verschiedener Ein-Phasen-Geräte an einem A 1600 CE-SCHALTER vorgesehen. Gerät mit Netzkabel, Gerät für die feste Installation, elektronische Baugruppen können geprüft werden. Anschlüsse für das Anschließen isolierter leitender Teile und geerdeter Teile werden hinzugefügt. Der Anschlusskasten ist kodiert, um zu verhindern, dass an den Ausgängen eine zu hohe Prüfspannung anliegt.
Besitzen Sie dieses Produkt?
nach Normen
Sicherheit elektrischer Schaltanlagen
- ESB Competences: Electrical Switchboards Safety Testing
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
Maschinensicherheit
- MST Competences: Machines Electrical Safety Testing
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
Sicherheit von tragbaren Geräten
- PAT Competences: Portable Appliances Safety Testing
- EN 50699 Recurrent Test of Electrical Equipment
- EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- VDE 0701 Inspection after repair, modification of electrical appliances - periodic
- VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
Funktionen
Wichtigste Funktionen
- Einstellbar für länderspezifische Steckdosen;
- Klemmen für das Anschließen des Remote-Tip Commanders (zum Durchführen von Erdungsdurchgangstests);
- Schnellspannklemmen zum Anschließen von Geräten ohne Stecker;
- Robuste und langlebige Konstruktion;
- Kann in verschiedene Testgehäuse integriert werden.
Anwendungen
End-of-Line-Sicherheitsprüfung in der Produktion
- Prüfstation mit automatischem Schutz mit RFID-Sensor Sicherheitsmodul S 2109
- Prüfstation mit automatischem Schutz mit Lichtschrankensensor S 2110
- Prüfstation ohne automatischen Schutz mit Zweihandsteuergerät S 2111
Optionales Zubehör
A 1511 5M Tip Commander 5 m
Tip Commander dient als Fernbedienung für die Durchführung von passiven Tests.Er hat eine eingebaute LED Taschenlampe und PASS / FAIL Status LEDs.
A 1511 2M5 Tip Commander 2,5 m
Tip Commander dient als Fernbedienung für die Durchführung von passiven Tests.Er hat eine eingebaute LED Taschenlampe und PASS / FAIL Status LEDs.
A 1511 10M Tip Commander 10 m
Tip Commander dient als Fernbedienung für die Durchführung von passiven Tests.Er hat eine eingebaute LED Taschenlampe und PASS / FAIL Status LEDs.
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| A 1626 Ein-Phasen-Anschlusskasten | de | 2021 | 28.04.2021 | 606.81 KB |
|
