S 2109 Sicherheitsmodul mit RFID-Sensor
Zubehör

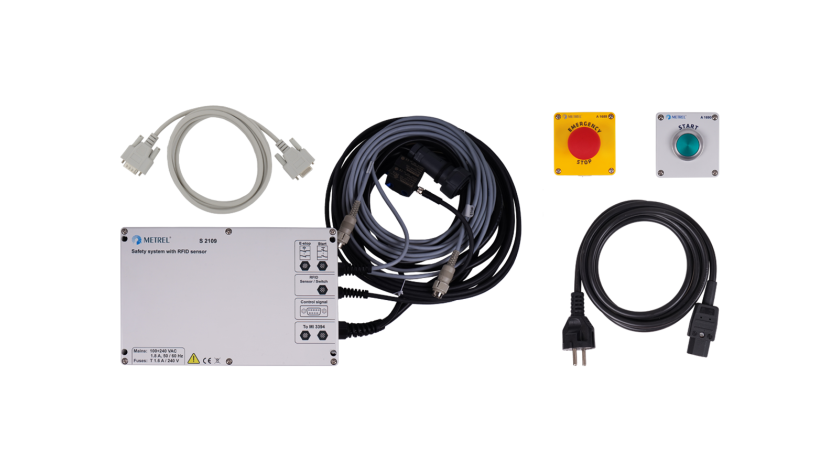

S 2109 Lieferumfang
- S 2109 Sicherheitssystem mit RFID-Sensor
- A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
- A 1690 Start-Taste
- A 1689 Not-Aus-Schalter
- A 1017 Kommunikationskabel, RS232, 2 m
Dieses Sicherheitsmodul ist für Testplätze mit Schutzabdeckungen oder Schutztüren vorgesehen. Dieses Modul ist für den Schutz mit einem RFID-Sensor und Notschalter vorgesehen. Der RFID-Schalter gibt den Zustand (geöffnet/geschlossen) der Tür des Gehäuses oder Schranks an. Wenn die Tür geöffnet wird, trennt das Sicherheitsmodul die Messkreise vom Netz, sodass der Bediener optimal geschützt ist. Das Sicherheitsmodul ist zudem mit einem Notschalter und einer START-Taste ausgestattet.
Besitzen Sie dieses Produkt?
nach Normen
Sicherheit elektrischer Schaltanlagen
- ESB-Kompetenzen: Elektrische Schaltanlagen Sicherheitsprüfung
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
Maschinensicherheit
- MST-Kompetenzen: Maschinen Elektrische Sicherheitsprüfung
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
Sicherheit von tragbaren Geräten
- PAT-Kompetenzen: Sicherheitsprüfung tragbarer Geräte
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- VDE 0701 Prüfung nach Instandsetzung, Änderung elektrischer Geräte - Wiederkehrende Prüfung
- VDE 0702 Prüfung elektrischer Geräte - Allgemeine Anforderungen an die elektrische Sicherheit
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
Funktionen
Wichtigste Funktionen
- Es sind höchste Schutzarten bis PLe oder SIL3 möglich, Schutz vor direktem Kontakt;
- Bei allen Komponenten der Sicherheitsmodule handelt es sich um zugelassene Sicherheitsgeräte;
- Mühelose Integration in das Messsystem.
Anwendungen
End-of-Line-Sicherheitsprüfung in der Produktion
- Prüfstation mit automatischem Schutz mit RFID-Sensor Sicherheitsmodul S 2109
Optionales Zubehör

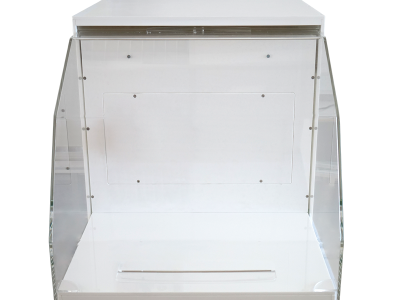

A 1650 Testgehäuse mit Einzelkammer
Die Einzelkammer-Testgehäuse A 1650 bieten automatischen Schutz vor direktem Kontakt. Sie sind dafür ausgelegt, ein RFID-Sicherheitsmodul integrieren zu können. Der „codierte“ RFID-Sensor des Sicherheitsmoduls überwacht die Position „Gehäuse geschlossen“. Auf diese Weise verhindert das Testsystem über die gesamte Testsequenz, dass der Prüfling dort berührt wird, wo gefährliche Spannungen auftreten können. Passive Tests können in der Regel auch mit geöffneten Türen durchgeführt werden. Funktions- oder Bedienfehler sind praktisch ausgeschlossen.
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| S 2109 Sicherheitsmodul mit RFID-Sensor | de | 2021 | 28.04.2021 | 380.5 KB |
|
