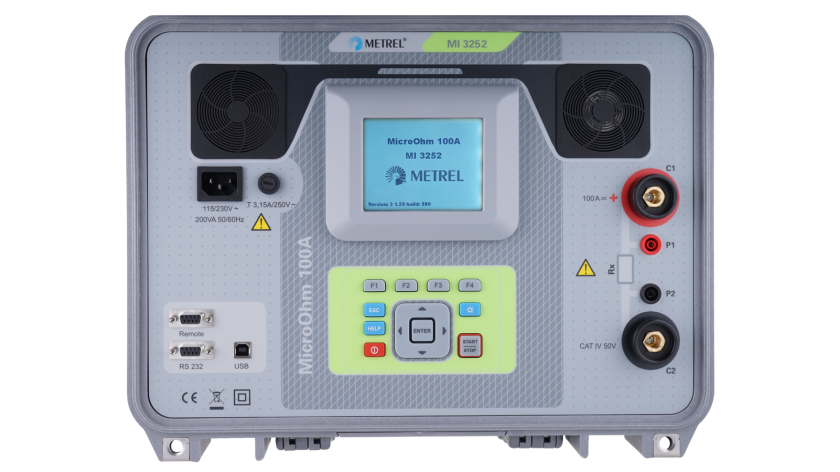

MI 3252 MicroOhm 100A Empfehlen
Durchgängigkeits Prüfgeräte
Das MI 3252 MicroOhm 100A ist ein tragbares Widerstandsmessgerät zum Messen der geringen Kontaktwiderstände von Leitungsschutzschaltern, Schaltern und Sammelschienen mit Prüfströmen von 100 mA bis 100 A. Die Vierleitermethode (Kelvinmethode) sorgt dank der Beseitigung des Prüfleitungswiderstands für sehr genaue Messergebnisse (0,25%). Das Gerät kann sowohl mit Netzspannung als auch mit einem internen Akku betrieben werden. Die PC-Software HVLink PRO wird standardmäßig mitgeliefert und ermöglicht den Download, die Analysis und den Export der Ergebnisse sowie das Ausdrucken von Prüfberichten.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?

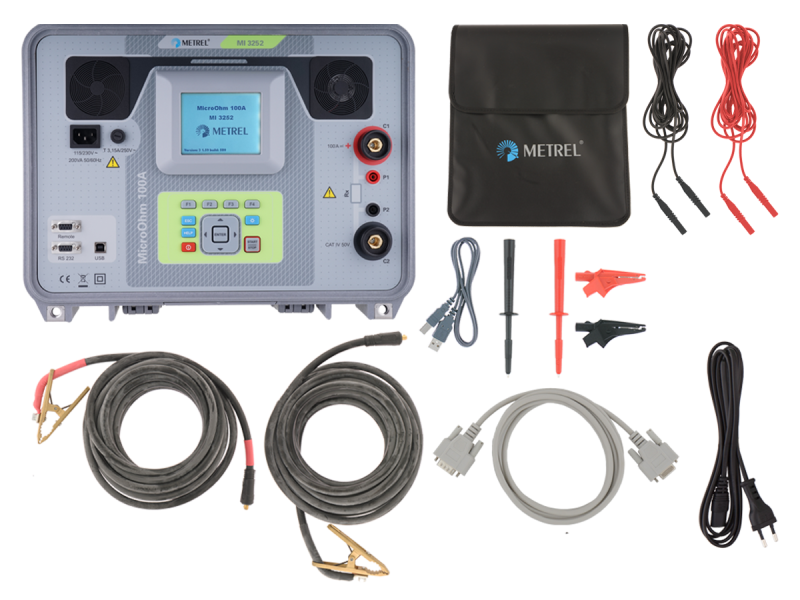

Wählen Sie einen Satz
Videos
MI 3252 MicroOhm 100A promotional video
Short promotional video for MI 3252 MicroOhm 100A.
nach Normen
Erdung und Blitzschutz
- DIN EN 62305 Blitzschutz-Normenreihe
Elektrische Energie
- EEA-Kompetenzen: Elektrische Energieanlagen mit automatischer Abschaltmöglichkeit
- IEEE C57.12.90 Standardprüfvorschrift für flüssigkeitsgefüllte Verteilungs-, Leistungs- und Regeltransformatoren
- ASTM B 539:2020 Messung des Kontaktwiderstandes elektrischer Verbindungen.
- NMEA AB 4-2009 Richtlinien für die Inspektion und vorbeugende Wartung von Kompaktleistungsschaltern für gewerbliche und industrielle Anwendungen
- El Real Decreto 223/2008 Verordnung über technische Bedingungen und Sicherheitsgarantien für Hochspannungsleitungen und ihre ergänzenden technischen Anweisungen ITC-LAT 01 bis 09
Erdung
- EES-Kompetenzen: Elektrische Energetische Systeme Erdung und Erdungssicherheit
Sicherheit elektrischer Schaltanlagen
- DIN EN 62271 (VDE 0671) Hochspannungs-Schaltgeräte und -Schaltanlagen
- DIN EN 62271-1 (VDE 0671-1):2018-05 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen für Wechselstrom-Schaltgeräte und -Schaltanlagen
- DIN EN IEC 62271-100 (VDE 0671-100):2022-12 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Wechselstrom-Leistungsschalter
Funktionen
Messfunktionen
- Widerstandsmessung: weites Messbereich (10 μΩ ... 20 Ω) mit hohe Genauigkeit von 0.25 % des Ablesewerts und mit einer Auflösung bis 1nΩ;
- Verstellbares Prüfstrom (100 mA ... 100 A);
- Spannungsabfallmessung: erfüllt die NEMA-Standard (AB 4-1996),die diesen Test vorschreibt als Teil der “Inspektion und vorbeugende Wartung von Kompaktleistungsschalter”.
Wichtigste Funktionen
- Genaue Messungen: 1 nΩ beste Auflösung bei einer Genauigkeit von 0,25 %.
- Bargraph Anzeige: Widerstands- Bargraph auf dem Display.
- Batteriebetrieb: Gerät ermöglicht Messungen mit 100 A für bis zu 10 Minuten, wenn die Stromversorgung ausschließlich über die interne Batterie erfolgt.
- Sicherheit: Es ist geschützt gegen externe Spannungen bei Anschlussfehlern. Seine Schutzkategorie ist CAT IV, 50 V und es erfasst automatisch Durchgänge im Stromkreis.
- Einzelne und fortlaufende Messmodi.
- Benutzerdefinierte Grenzwerte: für die Gut / Schlecht- Bewertung der Messergebnisse können benutzerdefinierte Grenzwerte konfiguriert werden.
- Tragbar: Mit dem leichten und robusten Tragekoffer (leichter als 12 kg) mit Griff kann das Gerät einfach transportiert werden.
- Hohe Schutzklasse: IP 64.
- Speicher: Das Gerät verfügt über einen integrierten Speicher für bis zu 1000 Messergebnisse.
- Downloads: Das Herunterladen der Messergebnisse ist über RS232- oder USB- Kabel direkt auf den PC mit der Software HVLink PRO möglich.
Software
PC Software HVLink PRO ist optional erhältliche Software zur Übertragung der Messergebnisse vom Gerät auf PC.
Technische Daten
- Abmessungen (l x h x h): 410 x 175 x 370 mm
- Gewicht (ohne Zubehör): 11.8 kg.
Anwendungen
Stromerzeugung
- Erdung und Blitzschutz in thermischen Energieerzeugungsanlagen
- Prüfung von Kontakten von Hochspannungs-Energieschaltern und Ableitwiderständen
Erneuerbare Energiequellen
- Generator-Stator-Prüfung
- STC-Werte und Leistung von PV-Paneelen
- Blitzschutzprüfung in Windkraftanlagen
Stromverteilung
- Widerstandsmessung von doppelt geerdeten Hochspannungs-Leistungsschaltern
- Transformatorenverhältnis, Wicklungswiderstände, Tabwechsler und Anschlüsse
