MI 3250 MicroOhm 10A
MI 3250 MicroOhm 10A

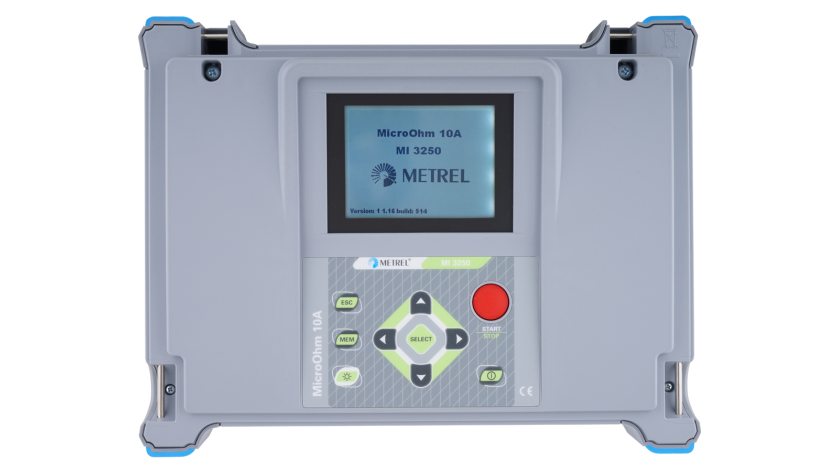

Das MI 3250 MicroOhm 10A ist ein tragbares Widerstandsmessgerät zum Messen geringer Widerstände von Leistungsschaltern, Sammelschienen, Kabelverbindungen, kleinen und mittleren Transformatoren und Motorwicklungen für industrielle Anwendungen usw. mit Prüfströmen bis 10 A. Die Prüfung wird mit der Vierleitermethode zusammen mit der automatischen bidirektionalen Methode durchgeführt, was eine sehr hohe Genauigkeit der Prüfergebnisse (0,25%) sicherstellt. Das Gerät kann mit Netzspannung oder internen Akkus betrieben werden. Die Prüfergebnisse können auf dem Messgerät gespeichert werden. Mithilfe der PC-Software HVLink PRO, die standardmäßig mitgeliefert wird, wird der Transfer der Messdaten auf einen PC, mit dem sie analysiert oder ausgedruckt werden können, ermöglicht.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

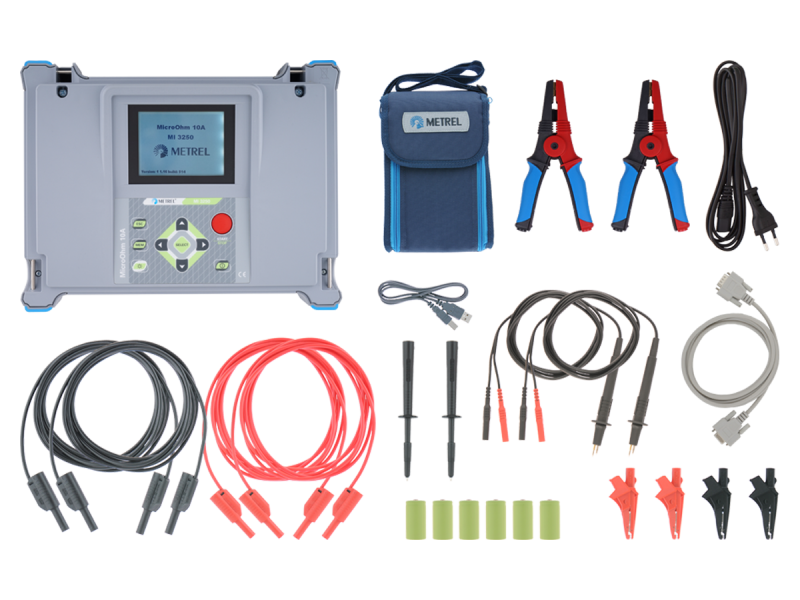

MI 3250 Lieferumfang

  • Prüfgerät MI 3250 MicroOhm 10A
  • Test-Kabel, 2.5 m, mit Kelvin Clip, 2 Stück
  • Test-Kabel, 2.5 m, 4 Stück (2 x schwarz, 2 x rot)
  • Krokodilklemme, 4 Stück (2 x schwarz, 2 x rot)
  • Prüfspitze, 2 Stück (schwarz)
  • Netzkabel
  • USB-Kabel
  • RS232-Kabel
  • NiMH Akkus, Typ C, 6 Stück
  • PC SW HVLink PRO
  • Tasche für Zubehör
  • Bedienungsanleitung
  • Kalibrierzertifikat
Zu Anfrage hinzufügen
Optionales Zubehör

nach Normen

Erdung und Blitzschutz

  • DIN EN 62305 Blitzschutz-Normenreihe

Elektrische Energie

  • EEA-Kompetenzen: Elektrische Energieanlagen mit automatischer Abschaltmöglichkeit
  • IEEE C57.12.90 Standardprüfvorschrift für flüssigkeitsgefüllte Verteilungs-, Leistungs- und Regeltransformatoren
  • ASTM B 539:2020 Messung des Kontaktwiderstandes elektrischer Verbindungen.
  • NMEA AB 4-2009 Richtlinien für die Inspektion und vorbeugende Wartung von Kompaktleistungsschaltern für gewerbliche und industrielle Anwendungen
  • El Real Decreto 223/2008 Verordnung über technische Bedingungen und Sicherheitsgarantien für Hochspannungsleitungen und ihre ergänzenden technischen Anweisungen ITC-LAT 01 bis 09

Erdung

  • EES-Kompetenzen: Elektrische Energetische Systeme Erdung und Erdungssicherheit

Sicherheit elektrischer Schaltanlagen

  • DIN EN 62271 (VDE 0671) Hochspannungs-Schaltgeräte und -Schaltanlagen
  • DIN EN 62271-1 (VDE 0671-1):2018-05 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 1: Gemeinsame Bestimmungen für Wechselstrom-Schaltgeräte und -Schaltanlagen
  • DIN EN IEC 62271-100 (VDE 0671-100):2022-12 Hochspannungs-Schaltgeräte und -Schaltanlagen - Teil 100: Wechselstrom-Leistungsschalter

Funktionen

Messfunktionen

  • Bidirektionale Widerstandsmessung von 0,1 μΩ bis 2000 Ω mit einem Prüfstrom bis 10 A;
  • Temperaturkompensation (mit optionalem Temperaturfühler).

Wichtigste Funktionen

  • Genaue Messungen: 0,1 nΩ beste Auflösung bei einer Genauigkeit von 0,25 %.
  • Bargraph Anzeige: Widerstands-Balkendiagramm auf dem Display.
  • Batteriebetrieb: Bei ausschließlichem Akkubetrieb können mehr als 1000 Messungen mit einem Prüfstrom von 10 A durchgeführt werden.
  • Sicherheit: Überspannungsschutz CAT IV / 300 V.
  • Vier Messmodi: Automatisch, Einzel, fortlaufend und induktiv.
  • Automatische, thermische EMF-Beseitigung: mit automatischer bidirektionalen Messung.
  • Temperaturausgleich: Der gemessene Widerstand kann entsprechend der Umgebungstemperatur angepasst werden. Diese kann entweder manuell eingegeben oder mit einem externen Fühler gemessen werden.
  • Benutzerdefinierte Grenzwerte: Für die Gut / Schlecht- Bewertung der Messergebnisse können Grenzwerte konfiguriert werden.
  • Tragbar: Leichte Bauweise (3 kg) mit Tragegriff und Schultergurt.
  • Speicher: integrierter Speicher für bis zu 1000 Messergebnisse.
  • Downloads: Gespeicherte Prüfergebnisse können über RS232- oder USB-Schnittstellen auf den PC übertragen werden. Hierfür ist auf dem PC die Software HVLink PRO zu installieren, die Downloads, Revisionen,
  • Analysen und Drucken der Prüfergebnisse erlaubt.

Software

PC Software HVLink PRO ist optional erhältliche Software zur Übertragung der Messergebnisse vom Gerät auf PC.

Technische Daten

  • Abmessungen (l x h x h): 310 x 130 x 250 mm.
  • Gewicht (ohne Zubehör): 2.8 kg.

Anwendungen

Stromerzeugung

  • Erdung und Blitzschutz in thermischen Energieerzeugungsanlagen
  • Prüfung von Kontakten von Hochspannungs-Energieschaltern und Ableitwiderständen

Erneuerbare Energiequellen

  • Generator-Stator-Prüfung
  • STC-Werte und Leistung von PV-Paneelen
  • Blitzschutzprüfung in Windkraftanlagen

Spezifikationen
