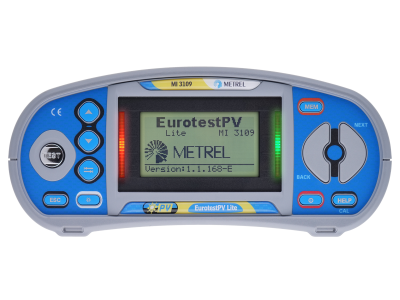

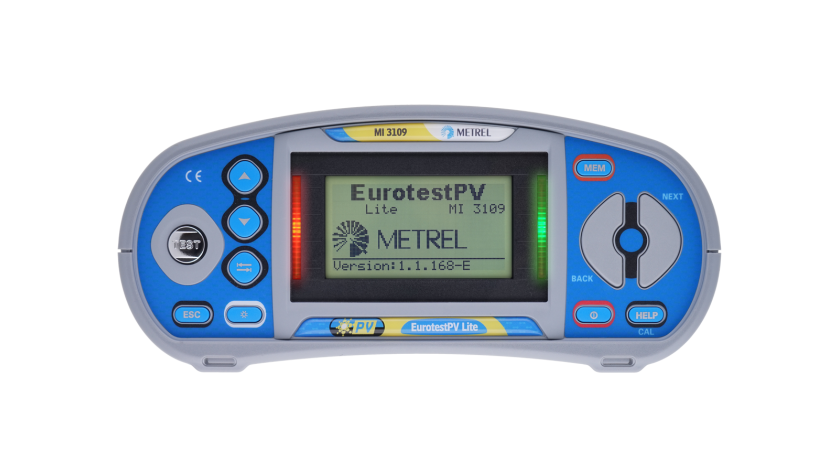

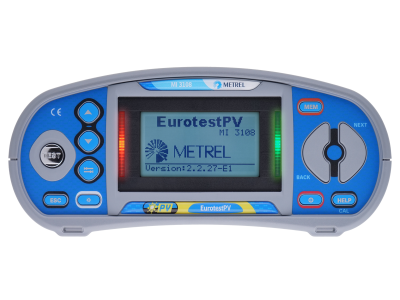

MI 3109 EurotestPV Lite
Photovoltaik- und Elektroinstallations Prüfgeräte
Der MI 3109 EurotestPV Lite ist ein Prüfgerät für Photovoltaikanlagen (PV). Alle notwendigen Prüfungen für Photovoltaikanlagen können hiermit durchgeführt werden. Hierzu gehören alle Prüfungen gemäß EN 62446 und darüber hinaus die Anzeige der I-U-Kennlinie, die Berechnung der STC-Werte und Leistungsmessungen an den DC- und AC-Seiten des Wechselrichters (nur einphasige Anlagen). Das MI 3109 EurotestPV Lite wurde für PV-Prüfungen optimiert und verfügt daher über einen automatischen Prüfbetrieb, der alle notwendigen Messungen zur Prüfung von Photovoltaikanlagen gemäß EN 62446 mit nur einem Knopfdruck durchzuführen vermag. Mit diesem Messgerät sind die erste Inspektion an PV-Systemen sowie die periodischen Wartungsprüfungen, Evaluierungsprüfungen und Fehlersuchen möglich. Mit dem optionalen Zubehör verfügt das Gerät über den gleichen Umfang an PV-Testfunktionen wie das MI-3108 EurotestPV.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz

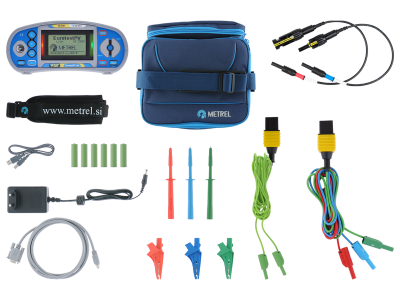

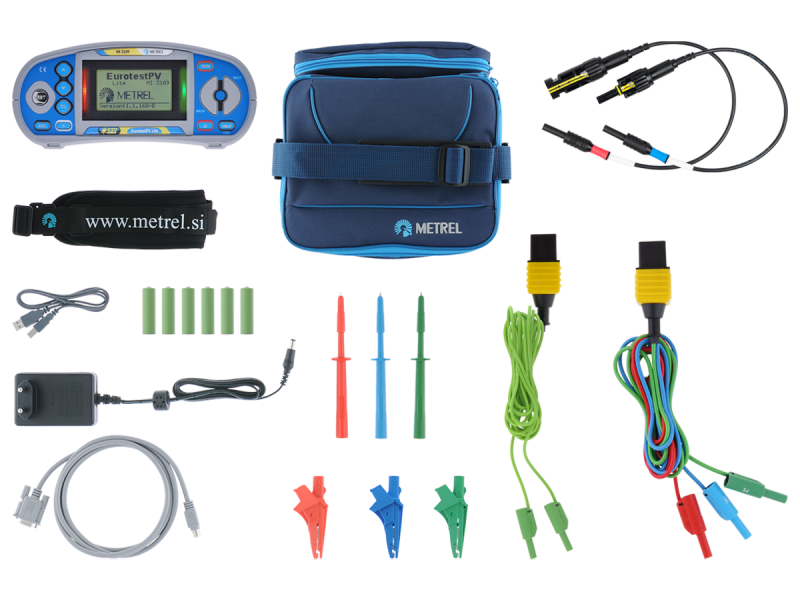

- Prüfgerät MI 3109 EurotestPV Lite
- Weiche Tragetasche
- Universal PV Prüfkabel, 3 x 1.5 m
- PV Messkabel, 2 x 1,5 m
- Prüfspitzen, 3 Stück (blau, rot, grün)
- Krokodilklemmen, 3 Stück (blau, rot, grün)
- PV MC3/4 Adapter (männlich / weiblich)
- Netzteil + 6 NiMH-Akkus, Typ AA
- USB- und RS232 - PS/2-Kabel
- PC-Software EuroLink PRO
- Trageriemen
- Kurzanleitung
- Bedienungsanleitung und Handbuch auf CD
- Kalibrierzertifikat

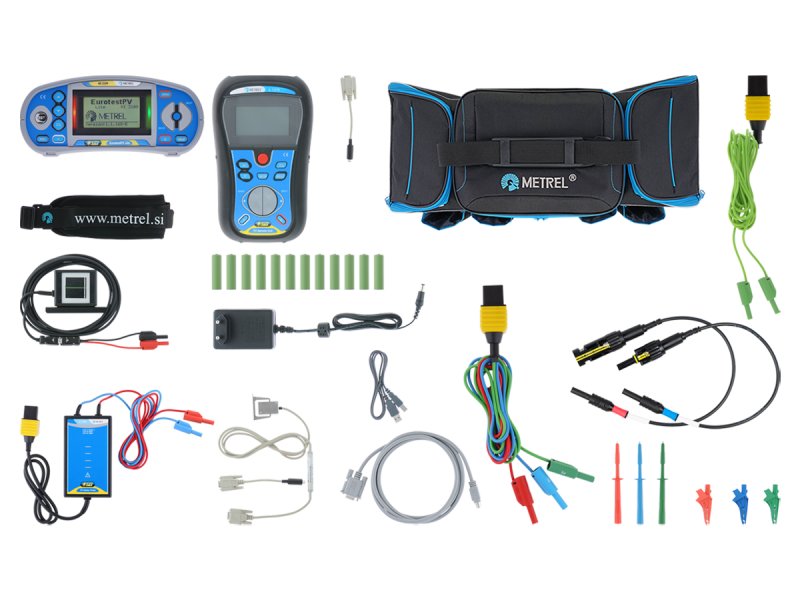

- Prüfgerät MI 3109 EurotestPV Lite
- EurotestPV Ferneinheit
- PV-Sicherheitssonde
- Pyranometer
- Temperatursonde
- Weiche Tragetasche, 2 Stück
- Universal PV Prüfkabel, 3 x 1.5 m
- PV Messkabel, 2 x 1,5 m
- Prüfspitzen, 3 Stück (blau, rot, grün)
- Krokodilklemmen, 3 Stück (blau, rot, grün)
- PV MC3/4 Adapter (männlich / weiblich)
- Netzteil + 6 NiMH-Akkus, Typ AA
- USB- und RS232 - PS/2-Kabel
- PC-Software EuroLink PRO
- Trageriemen
- Kurzanleitung
- Bedienungsanleitung und Handbuch auf CD
- Kalibrierzertifikat
nach Normen
Gebäude-NS-Installation
- Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
- EISc-Kompetenzen: Sicherheit bei elektrischen Niederspannungsinstallationen für Bauunternehmer und Wartungspersonal
- DIN IEC 60364 Errichten von Niederspannungsanlagen
- DIN VDE 0100-410:2007-06; VDE 0100-410:2007-06 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen Schlag
- EN 61008-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter ohne eingebauten Überstromschutz (RCCBs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
- DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
- DIN EN IEC 61557-1 (VDE 0413-1):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
- BS 7671 IEE Verdrahtungsvorschriften (18. Ausgabe)
Erdung und Blitzschutz
- LPSinsp-Kompetenzen: Blitzschutz von Gebäuden Inspektion
- LPSc-Kompetenzen: Blitzschutz von Gebäuden für Bauunternehmer und Instandhalter
- DIN EN 62305 Blitzschutz-Normenreihe
- DIN EN IEC 61557-5 (VDE 0413-5):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 5: Erdungwiderstand
- DIN EN IEC 61557-4 (VDE 0413-4):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern
Photovoltaikanlagen
- PVV-Kompetenzen: Photovoltaikanlagen Sicherheit/Qualität
- DIN VDE 0100-712:2016-10; VDE 0100-712:2016-10 Errichten von Niederspannungsanlagen - Teil 7-712: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Photovoltaik-(PV)-Stromversorgungssysteme;
- DIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme - Anforderungen an Prüfung, Dokumentation und Instandhaltung - Teil 2: Netzgekoppelte Systeme - Instandhaltung von PV-Systemen
- DIN EN 61829:2016-09; VDE 0126-24:2016-09 Photovoltaische (PV) Modulgruppen - Messen der Strom-Spannungs-Kennlinien am Einsatzort
Stromqualität
- PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
- DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
Photovoltaik-Anlagen:
Messungen auf der DC-Seite der PV-Anlage:
- Isolationswiderstand;
- Durchgang der Schutzleiter;
- Leerlaufspannung (Uoc) und Kurzschlussstrom (ISC);
- I-U-Kennlinie der PV-Module und -Strings;
- Spannung, Strom und Leistung der Strings und Wechselrichter;
- Einstrahlung;
- Modultemperatur.
Messungen auf der AC-Seite der PV-Anlage (Stromqualität):
- Spannung, Strom, Leistung;
- Effizienz des PV-Moduls, Wechselrichter, Berechnung der PV-Anlage.
Wichtigste Funktionen
- Isolierungs- und I-U-Kennlinienmessungen mit einem Messgerät: Mit dem MI 3109 wird nur ein Messgerät benötigt, um Isolationsmessungen mit bis zu 1000 V für die Sicherheitsprüfung von PV-Anlagen und I-U-
- Kennlinienmessungen zur Evaluierung und der Fehlersuche an PV-Modulen oder Strings durchzuführen.
- Autotest: Diese Funktion wurde eingerichtet, um einen kompletten Prüfungssatz gemäß EN 62446 an PV-Modulen oder -Strings durch Drücken einer Taste durchzuführen:
- Isolationswiderstand zwischen positiver Elektrode und Erdung;
- Isolationswiderstand zwischen negativer Elektrode und Erdung;
- Leerlaufspannung;
- Kurzschlussstrom.
- Vergleich mit den STC-Werten: Die Messwerte für Strom und Spannung werden je nach Umgebungsbedingungen im Vergleich zu den Standardbedingungen neu berechnet, was es ermöglicht, Ergebnisse
- verschiedener Messungen auch bei unterschiedlichen Prüfbedingungen zu vergleichen.
- Berechnung des Wirkungsgrads: Für die Gleichstrom- und Wechselstrom-Messungen stehen zwei Spannungs- und zwei Strommesskanäle zur Verfügung.
- PV-Remote-Einheit: Für gleichzeitige Messungen der Sonneneinstrahlung und der Temperatur des PV-Moduls ist optional eine Remote-Einheit verfügbar.
- Grafische Darstellung der I-U-Kennlinie des Moduls: Die I-U-Kennlinie des PV-Moduls oder -Strings wird auf der LCD-Anzeige grafisch dargestellt.
- Speicher: Bis zu 1800 Prüfergebnisse oder 500 grafische Darstellungen mit Timecode können im internen Speicher abgelegt werden.
- Netzanbieter-Anschluss: Die Anschlussmöglichkeit mit Android-Tablets und Smartphones ist optional über den Dongle gegeben.
- Downloads: Die PC-Software EuroLink PRO ermöglicht den Download, Revision, Analysen und Ausdrucken der Prüfergebnisse.
Software
Per EuroLink PRO Plus gem. ZVEH/SiNa kann am PC eine zu messende Installation mit einer 10 stufigen Struktur vorgeschrieben werden (Verteiler, RCD (FI), Sicherungen...) um sie anschließend an den das Messgerät- EurotesCOMBO zu senden. Änderungen können vor Ort jederzeit nachgetragen werden. Die Messergebnisse können nach laden zum PC mit der Standardsoftware (im Lieferumfang enthalten) tabellarisch exportiert werden (z.B. Word, Exel) oder mit der PC SW EuroLink PRO Plus gem. ZVEH/SiNa zu einem Prüfbericht nach ZVEH generiert werden.
