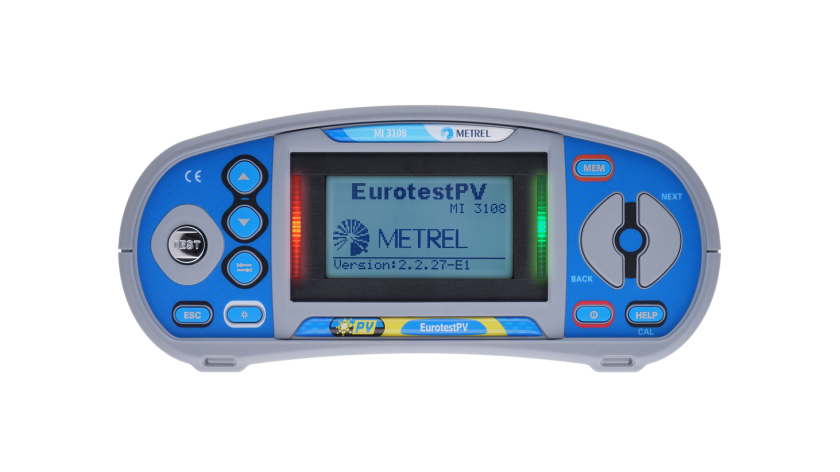

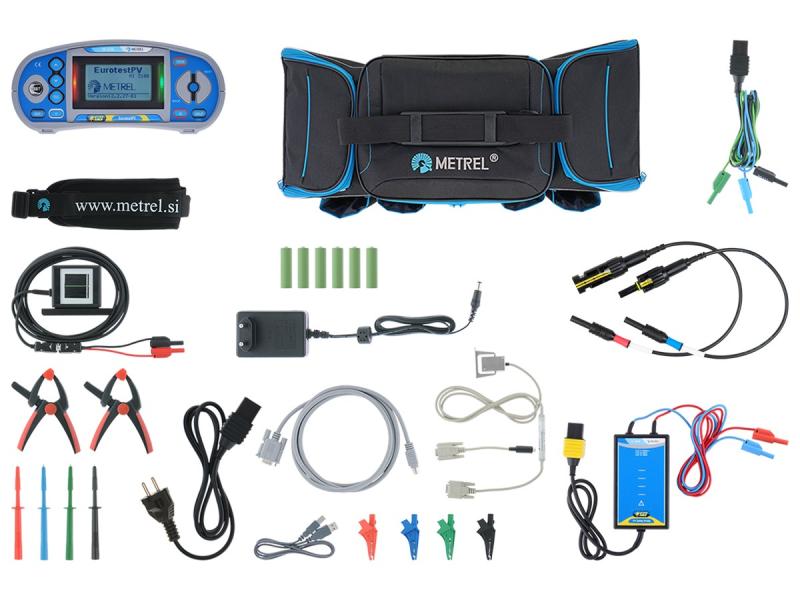

MI 3108 EurotestPV Empfehlen

Photovoltaik- und Elektroinstallations Prüfgeräte

Das MI 3108 EurotestPV ist ein Messgerät zur kombinierten Prüfung von Photovoltaik-Anlagen und Elektroinstallationen. Mit diesem Gerät sind vollständige Prüfungen von elektrischen Anlagen gemäß der Norm EN 61557 sowie alle erforderlichen Prüfungen von einphasigen Photovoltaikanlagen möglich. Hierzu gehören alle Prüfungen nach EN 62446 und zusätzlich die Ermittlung der I-U-Kennlinie, die Berechnung der STC-Werte und die Leistungsmessungen von Wechselrichtern sowohl an der DC- als auch an der AC-Seite. Das Gerät ist für anspruchsvolle Arbeitsbedingungen ausgelegt (bis zu 1000 V, mit  5 A DC). Um die Benutzersicherheit deutlich zu verbessern, wird das MI 3108 EurotestPV durch eine PV-Sicherheitssonde ergänzt, die eine stets sichere Trennung gewährleistet.

Wählen Sie einen Satz

nach Normen

Gebäude-NS-Installation

  • Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
  • EISc kompetence: Varnost nizkonapetostnih inštalacij za izvajalce in vzdrževalce
  • DIN IEC 60364 Errichten von Niederspannungsanlagen
  • DIN VDE 0100-410:2007-06; VDE 0100-410:2007-06 Errichten von Niederspannungsanlagen - Teil 4-41: Schutzmaßnahmen - Schutz gegen elektrischen Schlag
  • EN 61008-1:2012-12 Fehlerstrom-/Differenzstrom-Schutzschalter ohne eingebauten Überstromschutz (RCCBs) für Hausinstallationen und für ähnliche Anwendungen - Teil 1: Allgemeine Anforderungen
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe
  • DIN EN IEC 61557-1 (VDE 0413-1):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 1: Allgemeine Anforderungen
  • DIN EN IEC 61557-2 (VDE 0413-2):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 2: Isolationswiderstand
  • DIN EN IEC 61557-3 (VDE 0413-3):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 3: Schleifenwiderstand
  • DIN EN IEC 61557-6 (VDE 0413-6):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 6: Wirksamkeit von Fehlerstrom-Schutzeinrichtungen (RCD) in TT-, TN- und IT-Systemen
  • DIN EN IEC 61557-7 (VDE 0413-7):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 7: Drehfeld
  • EN 61557-10:2013-06 Teil 10: Kombinierte Messgeräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen
  • BS 7671 IEE Wiring Regulations (18th edition)

Erdung und Blitzschutz

  • LPSinsp komeptence: Pregled strelovodne zaščite zgradb
  • LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
  • DIN EN 62305 Blitzschutz-Normenreihe
  • DIN EN IEC 61557-5 (VDE 0413-5):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V - Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 5: Erdungwiderstand
  • DIN EN IEC 61557-4 (VDE 0413-4):2022-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 4: Widerstand von Erdungsleitern, Schutzleitern und Potentialausgleichsleitern

Photovoltaikanlagen

  • PVV-Kompetenzen: Photovoltaikanlagen Sicherheit/Qualität
  • DIN VDE 0100-712:2016-10; VDE 0100-712:2016-10 Errichten von Niederspannungsanlagen - Teil 7-712: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Photovoltaik-(PV)-Stromversorgungssysteme;
  • DIN EN IEC 62446-2:2021-08; VDE 0126-23-2:2021-08 Systeme - Anforderungen an Prüfung, Dokumentation und Instandhaltung - Teil 2: Netzgekoppelte Systeme - Instandhaltung von PV-Systemen
  • DIN EN 61829:2016-09; VDE 0126-24:2016-09 Photovoltaische (PV) Modulgruppen - Messen der Strom-Spannungs-Kennlinien am Einsatzort

Stromqualität

  • PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
  • DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens

Gerätesicherheit gegenüber dem Benutzer

  • Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
  • DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
  • DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen

EMV-Sicherheit

  • EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen

Funktionen

Messfunktionen

Photovoltaik-Anlagen:

Messungen auf der DC-Seite der PV-Anlage:

  • Spannung, Strom, Leistung;
  • Leerlaufspannung (Uoc) und Kurzschlussstrom (ISC);
  • I-U-Kennlinie der PV-Module und -Strings;
  • Einstrahlung;
  • Modultemperatur.

Messungen auf der AC-Seite der PV-Anlage (Stromqualität):

  • Spannung, Strom, Frequenz, Leistung, Leistungsfaktor, Energie, Oberschwingungen;
  • Effizienz des PV-Moduls, Wechselrichter, Berechnung der PV-Anlage.

Elektroinstallationen:

  • Isolationswiderstand;
  • Durchgang der Schutzleiter;
  • Leitungsimpedanz;
  • Schleifenimpedanz (Unterfunktionen mit hohem Strom und ohne RCD-Auslösung);
  • RCD-Prüfung (Typ A, AC, B und F);
  • Erdungswiderstand;
  • Wechselstrom (Last- und Leckstrom);
  • TRMS-Werte für Spannung, Frequenz, Phasenfolge;
  • Leistung, Energie, Oberschwingungen.

Wichtigste Funktionen

Photovoltaik-Anlagen:

  • Berechnung der STC- Werte: Die Messwerte für Strom und Spannung werden je nach Umgebungsbedingungen im Vergleich zu den Standardbedingungen neu berechnet, was es ermöglicht, Ergebnisse auch bei unterschiedlichen Prüfbedingungen zu vergleichen.
  • Grafische Darstellung: die I-U-Kennlinie des PV-Moduls oder -Strings wird auf der LCD-Anzeige grafisch dargestellt.
  • Messung der Leistung und des Wirkungsgrads: Für die Gleichstrom- und Wechselstrom-Messungen stehen zwei Spannungs- und zwei Strommesskanäle zur Verfügung.

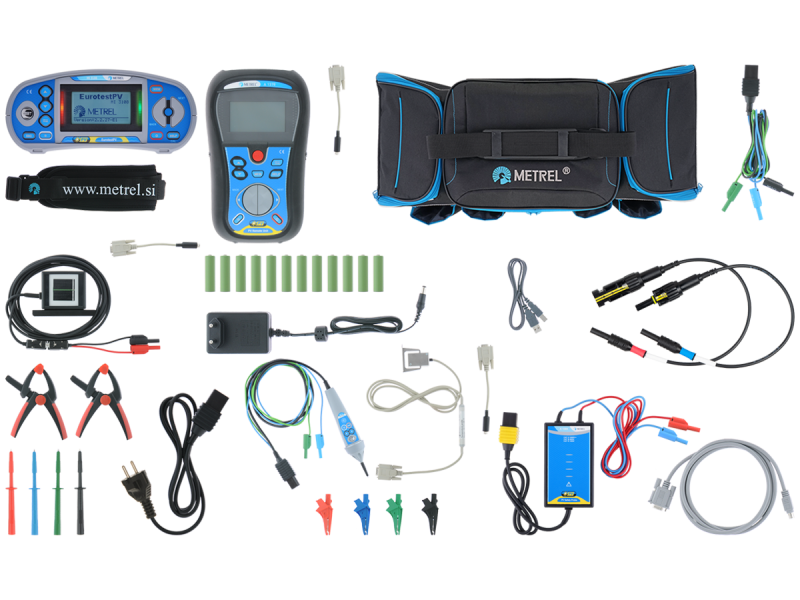

  • PV-Remote-Einheit: Für gleichzeitige Messungen der Sonneneinstrahlung und der Temperatur des PV-Moduls ist optional eine Remote-Einheit verfügbar.



Elektroinstallationen:

  • RCD Auto: Das automatische RCD-Prüfverfahren reduziert die Prüfzeit bedeutend.
  • Zs ohne RDC Auslösung: Die Schleifenimpedanzprüfung wird durchgeführt, ohne das RCD auszulösen.
  • Prüfung eines RCDs Typ B: wird unterstützt.
  • Messung des Erdungswiderstands: Das Messgerät unterstützt die Widerstandsprüfung einer Dreileitererdung.
  • Integrierte Sicherungskennlinien: Diese übersichten erlauben eine automatische Bewertung der Leitungs-/Schleifenimpedanzwerte.
  • Überwachung der Echtzeit-Spannung: Diese Funktion ermöglicht die Überwachung aller drei Spannungen in Echtzeit.
  • Oszilloskop-Funktion: Echtzeit-Oszilloskop für U/I-Werte.
  • Oberschwingungsanalyse: Leistungs- und Energiemessungen bei einer Phase und Analysen bis zur 11. Oberschwingungen werden unterstützt.
  • Speicher: Bis zu 1800 Prüfergebnisse oder 500 grafische Darstellungen mit Timecode können im internen Speicher abgelegt werden.
  • Anschlussfähigkeit: Die Anschlussmöglichkeit mit Android-Tablets und Smartphones ist optional über den Dongle gegeben.

Technische Daten

  • Abmessungen (l x b x h): 230 x 103 x 115 mm.
  • Gewicht (ohne Zubehör): 1.3 kg.
