A 1632 eMobility Analyser
A 1632 eMobility Analyser
Der A 1632 eMobility Analyser ist ein Diagnoseadapter für die Überprüfung von Ladestationen (EVSE) und dessen Zubehörs. Er arbeitet mit den Metrel Installationstestern zusammen und unterstützt die Überprüfung der elektrischen Sicherheit sowie der Funktionsprüfung. Typ 1/Typ 2 Ladesäulen, Mode 2 (ICCB) / Mode 3 Ladekabel (EV) und die Überwachung der Kommunikation während der Ladung können überprüft werden. In dem Metrel ES Manager erfolgt nach dem speichern der Ergebnisse die Berichtserstellung.
Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung
Technischer Support
Häufig gestellte Fragen
Dokumentationszentrum
Schulung

Wählen Sie einen Satz

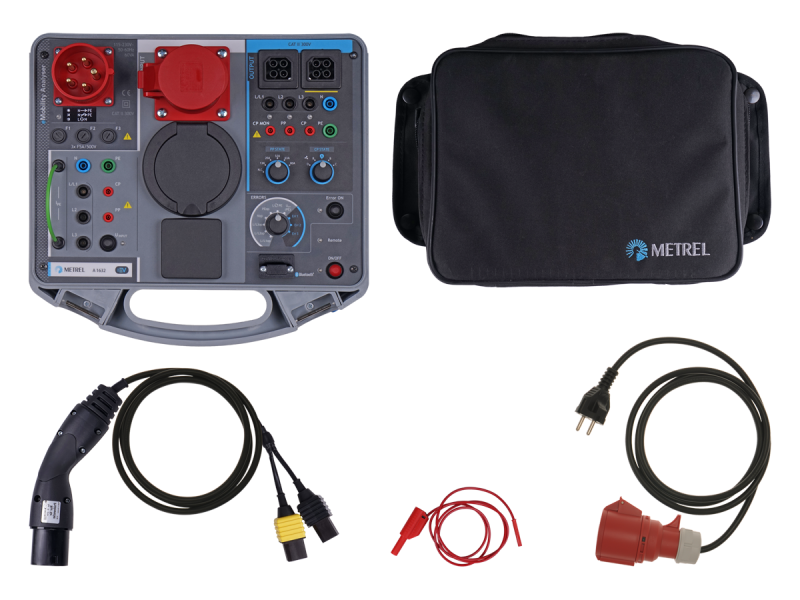

A 1632 Lieferumfang (ST)

  • A 1632 eMobility Analyser
  • Typ2 Steckdose (2 x Met­rel-Stecker), Länge 2 m, 1 Stück
  • 2 mm Bananenstecker auf 4 mm Kaskaden Bananenadapter, Kabellänge 1 m, 1 Stück
  • Adapternetzka­bel 1ph auf 3 ph-CEE (16 A), Länge 3m, 1 Stück
  • Schutztasche für Zubehör*
  • Bedienungsanleitung
  • Kalibrierzertifikat
* Auf dem Gehäuse montiert
Zu Anfrage hinzufügen

nach Normen

Gebäude-NS-Installation

  • Installationstester: Sicherheitsüberprüfung von Niederspannungs-Elektroinstallationen
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • DIN EN 61557 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1000 V und DC 1500 V; Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen-Normenreihe

Elektrische Sicherheit von mobilen Einheiten

  • ISO 6469-3 - Electrically propelled road vehicles Safety specification Part 3: Electrical safety

Ausrüstung für die Versorgung von Elektrofahrzeugen

  • EVSE Competences: Electrical Vehicle Supply Equipment Safety

Funktionen

Wichtigste Funktionen

  • Elektrische Sicherheitsprüfung der Ladesäule.
  • Funktionsprüfung der Ladesäule.
  • Simulation der CP und PP Stromkreise elektrischer Fahrzeuge.
  • Simulation von Fehlern auf CP. Stromkreisen und der eingehenden Netzspannung.
  • Elektrische Sicherheitsprüfung von ICCB Ladekabeln.
  • Diagnosetest für die Überprüfung des ordnungsgemäßen Betriebs des CP Stromkreis.
  • Zugängliche Inputs / Outputs für den Anschluss von Prüfgeräten.
  • Die Überwachung der Kommunikation zwischen Ladesäule und EV.
  • Bluetooth Kommunikation mit Metrel Prüfgeräten.

Technische Daten

  • Abmessungen (L x B x H): 360 mm x 160 mm x 330 mm
  • Gewicht: 5.2 kg (ohne Zubehör)

Anwendungen

Besondere Orte

  • EVSE-Konstruktion und -Prüfung

e-Mobility

  • EVSE domestic installation testing
  • EVSE periodic inspection
  • Erneuerbare Energien und aufladen von E-Autos

Mobile Installationen

  • Fahrzeuge mit eingebautem Generator

Spezifikationen
