MD 9060 Hochleistungsmultimeter mit TRMS
Digitale Multimeter
Das MD 9060 gehört mit großer Bandbreite und sehr hoher Auflösung zu den genauesten Multimetern. Das Metrel MD 9060 ist mit einer integrierten Frequenzumrichterfunktion für die Messung wahrer Werte in Abhängigkeit von der Frequenz ausgestattet. Weitere Merkmale sind eine große, zweizeilige LCD-Anzeige bis 500.000, schnelle Datenerfassung und -übertragung (über optische Schnittstelle), CAT IV / 1000 V, Strom- und Spannungsmessung TRMS, Leitfähigkeitsmessung und schnelle Einhandbedienung. Zu den vielfältigen Zusatzfunktionen des MD 9060 gehören die Datenhaltefunktion, Speicherfunktion, Min/Max, Mittelwert, Differenz, Spitze, Spitze/Spitze mit besonders kurzer Reaktionszeit (1 ms), automatische Abschaltung, Frequenzfilter, Reset- und Relativ-Funktion. Das MD 9060 ist das Gerät der Wahl für anspruchsvolle Messarbeiten in Industrie, Labor, Reparaturwerkstätten und Wartung.
Besitzen Sie dieses Produkt?
Welches ist das Beste für Sie?
Wählen Sie einen Satz

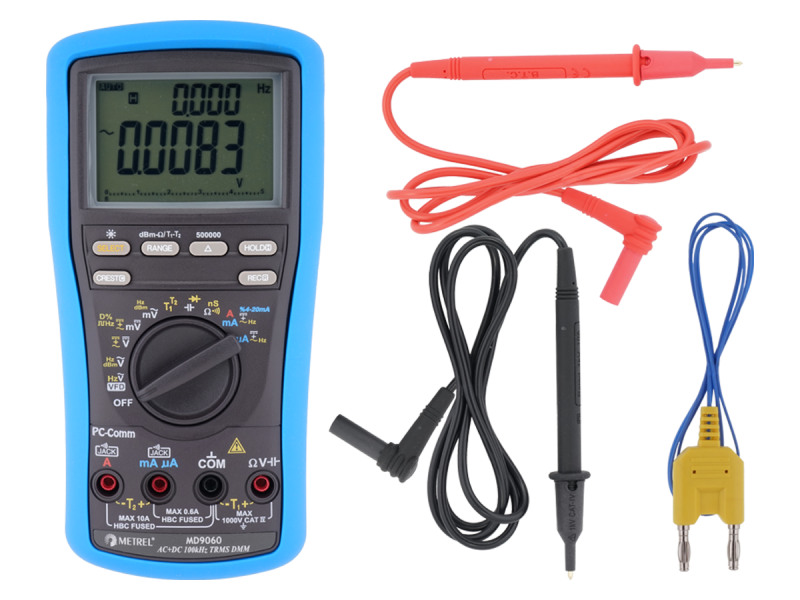

- Multimeter MD 9060 mit Gummihalter
- Messleitungen, 2 Stück
- Temperaturfühler Typ K
- Batterien
- Bedienungsanleitung
- Garantieerklärung
nach Normen
Installationen von medizinischen Räumen und Operationssälen
- DIN VDE 0100-710 (VDE 0100-710):2012-10 Errichten von Niederspannungsanlagen - Teil 7-710: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Medizinisch genutzte Bereiche
Gerätesicherheit gegenüber dem Benutzer
- DIN EN 55032 (VDE 0878-32):2022-08 Elektromagnetische Verträglichkeit von Multimediageräten und Einrichtungen - Anforderungen an die Störaussendung
- DIN EN 61000-2-12 (VDE 0839-2-12):2004-01 Elektromagnetische Verträglichkeit (EMV) - Teil 2-12: Umgebungsbedingungen - Verträglichkeitspegel für niederfrequente leitungsgeführte Störgrößen und Signalübertragung in öffentlichen Mittelspannungsnetzen
- DIN EN IEC 61000-3-2:2019-12; VDE 0838-2:2019-12 Elektromagnetische Verträglichkeit (EMV) - Teil 3-2: Grenzwerte - Grenzwerte für Oberschwingungsströme
- DIN EN 61000-3-3 (VDE 0838-3):2023-02 Elektromagnetische Verträglichkeit (EMV) - Teil 3-3: Grenzwerte - Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in öffentlichen Niederspannungs-Versorgungsnetzen für Geräte mit einem Bemessungsstrom ≤ 16 A je Leiter, die keiner Sonderanschlussbedingung unterliegen
- DIN EN 61000-4-2 (VDE 0847-4-2):2009-12 Elektromagnetische Verträglichkeit (EMV) - Teil 4-2: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen die Entladung statischer Elektrizität
- DIN EN IEC 61000-4-3 (VDE 0847-4-3):2021-11 Elektromagnetische Verträglichkeit (EMV) - Teil 4-3: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder
- DIN EN 61000-4-4 (VDE 0847-4-4):2013-04 Elektromagnetische Verträglichkeit (EMV) - Teil 4-4: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen schnelle transiente elektrische Störgrößen/Burst
- DIN EN 61000-4-5 (VDE 0847-4-5):2019-03 Elektromagnetische Verträglichkeit (EMV) - Teil 4-5: Prüf- und Messverfahren - Prüfung der Störfestigkeit gegen Stoßspannungen
- DIN EN 61000-4-7 (VDE 0847-4-7):2009-12 Elektromagnetische Verträglichkeit (EMV) - Teil 4-7: Prüf- und Messverfahren - Allgemeiner Leitfaden für Verfahren und Geräte zur Messung von Oberschwingungen und Zwischenharmonischen in Stromversorgungsnetzen und angeschlossenen Geräten
- DIN EN 61000-4-8 (VDE 0847-4-8):2010-11 Elektromagnetische Verträglichkeit (EMV) - Teil 4-8: Prüf- und Messverfahren Prüfung der Störfestigkeit gegen Magnetfelder mit energietechnischen Frequenzen
- DIN EN 61000-6-5 (VDE 0839-6-5):2016-07 Elektromagnetische Verträglichkeit (EMV) - Teil 6-5: Fachgrundnormen - Störfestigkeit von Betriebsmitteln, Geräten und Einrichtungen, die im Bereich von Kraftwerken und Schaltstationen verwendet werden
- Die Niederspannungsrichtlinie NSR 73/23/EWG Elektrische Geräte, die für die Verwendung innerhalb bestimmter Spannungsgrenzen ausgelegt sind
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010 Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte
- DIN EN 61010-1 (VDE 0411-1):2020-03 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
- DIN EN IEC 61010-2-032 (VDE 0411-2-032):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-032: Besondere Anforderungen für handgehaltene und handbediente Stromsonden für elektrische Prüfungen und Messungen
- DIN EN IEC 61010-2-033 (VDE 0411-2-033):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 2-033: Besondere Anforderungen an handgehaltene Multimeter und andere handgehaltene Messgeräte für den Haushalt und professionellen Gebrauch, geeignet zur Messung von Netzspannungen
EMV-Sicherheit
- EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen Teil 1: Allgemeine Anforderungen
Funktionen
Messfunktionen
- Gleich- und Wechselspannungsmessung TRMS;
- Gleich- und Wechselstrommessung TRMS;
- Kapazitätsmessung;
- Widerstandsmessung;
- Diodentest;
- Messung der Netzstromfrequenz;
- Messung der Frequenz digitaler Signale;
- Durchgangsprüfung (akustische Signalisierung);
- Leitfähigkeitsmessung;
- Temperaturmessung.
Wichtigste Funktionen
- TRMS: genaue Anzeige sinusförmiger und nicht sinusförmiger Signale.
- VFD: Messung wahrer Werte in Abhängigkeit von der Frequenz.
- Auto-Range: Umschaltbar zwischen automatischer und manueller Messbereichswahl.
- Temperaturmessung: Messung der Temperaturen T1, T2 und T1 + T2 in Celsius und Fahrenheit.
- Leitungsalarm: Warnung bei falsch angeschlossenen Messleitungen.
- Relativmessung: Messung der Differenz zweier Signale oder Entfernen des Hintergrundrauschens.
- MAX/MIN/AVG: Aufzeichnung von Maximum-, Minimum- und Mittelwerten.
- Datenhaltefunktion: Datenhaltefunktion zum Einfrieren der Anzeige für spätere Auswertung.
- Spitzenwertspeicherung: Scheitelwert (Spitzenwert der Augenblicksleistung).
- PC Link: Herunterladen der Messergebnisse auf den Computer mit der optionalen PC-Software.
- Sicherheit: Überspannungsschutz CAT IV / 1000 V.
- Hintergrundbeleuchtung: Große und helle, zweizeilige LCD-Anzeige mit 3-5/6 Ziffern bis 500.000 mit Hintergrundbeleuchtung für das Arbeiten bei schwachem Umgebungslicht.
- Downloads: Bis zu 4000 Prüf-ergebnisse können in der Zwei-Ebenen-Speicherstruktur abgelegt und mithilfe der PC-Software SensorLink PRO auf den PC geladen werden.
Technische Daten
- Dimensions (l x b x h): 208 x 103 x 64,5 mm mit Tasche.
- Mass (without accessories): 635 g mit Tasche.
Anwendungen
Vorbeugende Wartung
- Spannungsmessungen
- Strommessungen
- Frequenzmessungen
Fehlerbehebung
- Außendienst
- Elektronische Geräte
- HLK-Anlagen
Allgemeiner Zweck
- Industrielle Prüfung
Spezifikationen
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9060 Digitalmultimeter | de | 2023 | 07.12.2023 | 470.22 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MD 9060 Digitalmultimeter | Multi-Language | 2.1.4 | 09.01.2024 | 20 752 000 | 5.15 MB |
Login
|
| DoC | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Externer Link | Unbekannt |
|
| PC Software | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| SW 1311 Data Recording | Multi-Language | 1.1.1 | 23.03.2021 | zip | 13.75 MB |
Login
|
| USB driver | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| USB driver (DMM) | en | 1.1.1 | 23.03.2021 | zip | 13.62 MB |
