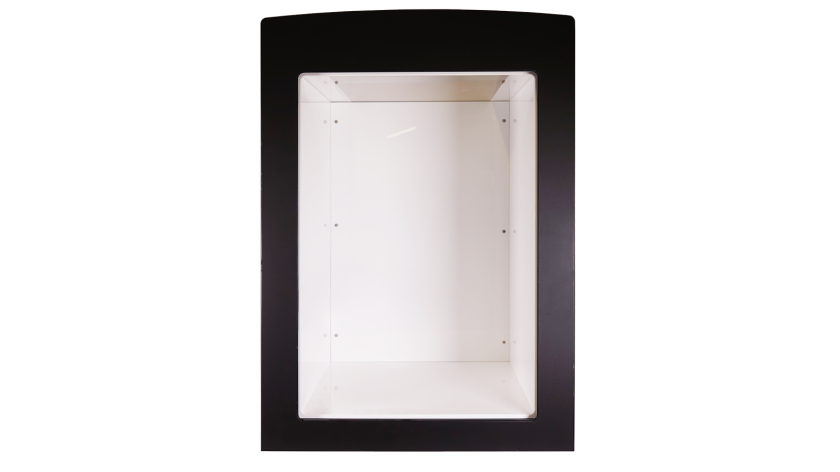

A 1676 Testgehäuse mit Einzelkammer
Zubehör
Das Einzelkammer-Testgehäuse A 1676 ist für das Integrieren des Lichtvorhang-Sicherheitsmoduls ausgelegt. Das Sicherheitsmodul bietet mithilfe der Lichtvorhänge automatischen Schutz gegen direkten Kontakt. Wenn der Lichtvorhang die Brücke innerhalb der Verbotszone erkennt, trennt das Sicherheitsmodul die Messkreise vom Netz. Es muss keine Tür geschlossen werden.
Besitzen Sie dieses Produkt?
nach Normen
Sicherheit elektrischer Schaltanlagen
- ESB-Kompetenzen: Elektrische Schaltanlagen Sicherheitsprüfung
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
Maschinensicherheit
- MST-Kompetenzen: Maschinen Elektrische Sicherheitsprüfung
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
Sicherheit von tragbaren Geräten
- PAT-Kompetenzen: Sicherheitsprüfung tragbarer Geräte
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- VDE 0701 Prüfung nach Instandsetzung, Änderung elektrischer Geräte - Wiederkehrende Prüfung
- VDE 0702 Prüfung elektrischer Geräte - Allgemeine Anforderungen an die elektrische Sicherheit
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
Anwendungen
End-of-Line-Sicherheitsprüfung in der Produktion
- Prüfstation mit automatischem Schutz mit Lichtschrankensensor S 2110
Optionales Zubehör

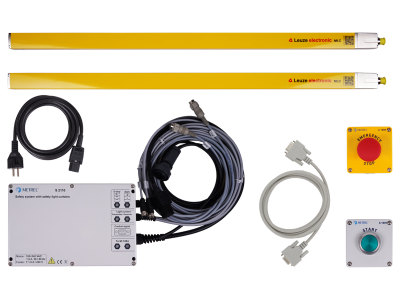

S 2110 Sicherheitssystem mit Lichtschrankenschalter
Bei diesem Sicherheitsmodul handelt es sich um eine für die Produktion optimierte Sicherheitskomponente, die sich physikalisch nicht auf die Aktionen des Bedieners auswirkt. Die Lichtvorhänge sollen die Sicherheit gewährleisten, indem der Betrieb des Testsystems unterbrochen wird, wenn ein Objekt einen bestimmten Sicherheitsbereich durchquert. Die Lichtvorhänge überwachen, ob ein Objekt in die Verbotszone eingedrungen ist. Wenn die Lichtvorhänge eine Überschreitung erkennen, trennt das Sicherheitsmodul die Messkreise vom Netz.
A 1626 Ein-Phasen-Anschlusskasten
Die Vielfalt der zu testenden elektronischen Produkte stellt die Hersteller vor viele Herausforderungen. Die unterschiedlichen Größen, Formen und Konfigurationen der elektronischen Geräte machen das Testen der elektrischen Sicherheit zu einer Herausforderung. Daher hat Metrel verschiedene Typen von Anschlusskästen entwickelt, die mühelos an die Anforderungen der Kunden angepasst werden können. Beim Anschlusskasten A 1626 handelt es sich um ein passives Gerät, das als Verbindungsschnittstelle zwischen dem CE-SCHALTER und den Prüflingen dient. Er ist für das Anschließen verschiedener Ein-Phasen-Geräte an einem A 1600 CE-SCHALTER vorgesehen. Gerät mit Netzkabel, Gerät für die feste Installation, elektronische Baugruppen können geprüft werden. Anschlüsse für das Anschließen isolierter leitender Teile und geerdeter Teile werden hinzugefügt. Der Anschlusskasten ist kodiert, um zu verhindern, dass an den Ausgängen eine zu hohe Prüfspannung anliegt.
A 1626 Lieferumfang
- A 1626 Ein-Phasen-Anschlusskasten
- A 1710 Prüfleitung, rot, 1,5 m
- A 1064 Krokodilklemme, rot
A 1627 Drehstrom-Anschlusskasten
Die Vielfalt der zu testenden elektronischen Produkte stellt die Hersteller vor viele Herausforderungen. Die unterschiedlichen Größen, Formen und Konfigurationen der elektronischen Geräte machen das Testen der elektrischen Sicherheit zu einer Herausforderung. Daher hat Metrel verschiedene Typen von Anschlusskästen entwickelt, die mühelos an die Anforderungen der Kunden angepasst werden können. Beim Anschlusskasten A 1627 handelt es sich um ein passives Gerät, das als Verbindungsschnittstelle zwischen dem 5-kV-CE-SCHALTER und den Prüflingen dient. Er ist für das Anschließen verschiedener Ein-Phasen- und Drehstromgeräte an einem A 1600 CE-5-kV-SCHALTER vorgesehen. Gerät mit Netzkabel, Gerät für die feste Installation, elektronische Baugruppen können geprüft werden. Anschlüsse für das Anschließen isolierter leitender Teile und geerdeter Teile werden hinzugefügt. Der Anschlusskasten ist kodiert, um zu verhindern, dass an den Ausgängen eine zu hohe Prüfspannung anliegt.
A 1627 Lieferumfang
- A 1627 Drehstrom-Anschlusskasten
- A 1710 Prüfleitung, rot, 1,5 m
- A 1064 Krokodilklemme, rot
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| A 1676 Testgehäuse mit Einzelkammer | de | 2021 | 28.04.2021 | 1.48 MB |
|
