A 1600 CE Switch 5kV
Zubehör

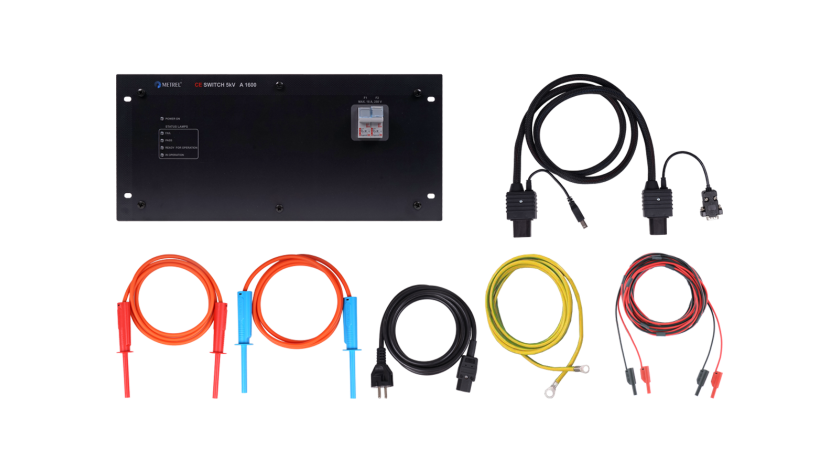

A 1600 Lieferumfang
- A 1600 CE-5-kV-Schalter
- A 1728 Netzkabel C13/Schuko, 3x 0,75 mm2, 2 m
- A 1695 Erdungskabel, 2 m
- A 1076 Durchgangsprüfleitung, 2,5 m, 2 Stück
- A 1645 Multifunktionsprüfkabel, TC1, 1,3 m
- A 1601 HS-Prüfleitung mit Prüfspitze, rot, 1,5 m
- A 1602 HS-Prüfleitung mit Prüfspitze, blau, 1,5 m
Der A 1600 CE-5-kV-Schalter vereint alle Funktionen des CE MultiTesterXS und erweitert diese auf vier HS-Prüfkanäle sowie zwei 4-Leiter-Durchgangstestkanäle. Der 5-kV-CE-Schalter kann gemeinsam mit mehreren separaten Anschlusskästen verwendet werden, die verschiedene Kontaktmöglichkeiten für Prüflinge umfassen. Der Betrieb des 5-kV-CE-Schalters wird vollständig vom Mastergerät gesteuert. Daher ist während der Tests kein Benutzereingriff erforderlich.
Besitzen Sie dieses Produkt?
nach Normen
Sicherheit elektrischer Schaltanlagen
- ESB Competences: Electrical Switchboards Safety Testing
- DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011
Maschinensicherheit
- MST Competences: Machines Electrical Safety Testing
- DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
- DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik
Sicherheit von tragbaren Geräten
- PAT Competences: Portable Appliances Safety Testing
- DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
- DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
- VDE 0701 Inspection after repair, modification of electrical appliances - periodic
- VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
Gerätesicherheit gegenüber dem Benutzer
- Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
- DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen
Funktionen
Wichtigste Funktionen
- Die Mehrzweck-Schaltmatrix kann neben allen weiteren unterstützten Tests zum Anlegen von Hochspannung verwendet werden (Durchgang, Isolierung, Ableitstrom, Restspannung);
- Tests mit hohen Spannungen von bis zu 5,1 kV AC oder 6 kV DC werden unterstützt;
- Verbessert den Schutz des Bedieners vor Schlägen;
- Beim aktiven 5-kV-CE-Schalter handelt es sich um einen aktiven Mehrkanal-Schalter/-Adapter, der zum Durchführen von AutoSequences® und Einzeltests vorgesehen ist.
Anwendungen
End-of-Line-Sicherheitsprüfung in der Produktion
- Prüfstation mit automatischem Schutz mit RFID-Sensor Sicherheitsmodul S 2109
- Prüfstation mit automatischem Schutz mit Lichtschrankensensor S 2110
- Prüfstation ohne automatischen Schutz mit Zweihandsteuergerät S 2111
- Prüfstation, bei der der Teststrom für den HS-Test 3 mA nicht überschreitet (S 2115)
Optionales Zubehör
A 1495 Pedal für Fußfern- steuerung
Die Fußfernsteuerung ist für einen sicheren Prüfbeginn von Hochspannungsisolationsprüfungen gedacht und erlaubt zudem die freihändige Bedienung des Technikers.
A 1496 Trum Warnleuchte mit 2 LED’s und Akustischen Signal
Die Warnleuchten signalisieren laufende Hochspannungs-Isolationsprüfungen und warnen, den Benutzer vor den Gefahren dieser Prüfung.
A 1497 Trum Warnleuchte mit 4 LED’s und Akustischen Signal
Die Warnleuchten signalisieren laufende Hochspannungs-Isolationsprüfungen und warnen, den Benutzer vor den Gefahren dieser Prüfung.

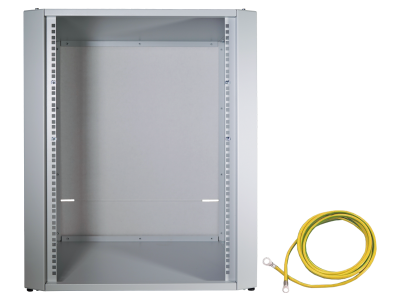

A 1674 19” Rack housing
Das kompakte Tischgehäuse A 1674 ist für das Integrieren des CE-Multitester-Instruments oder/und des 5-kV-CE-Schalters A 1600 vorgesehen. Das Design ermöglicht das schnelle und einfache Integrieren von Messkomponenten.
- A 1674 Vollständig montiertes Rack-Gehäuse
- A 1695 Erdungskabel, 2 m
A 1496 MAG Turm Warnleuchte mit 2-LED Anzeige für HS bereit für magnetischen Montage
Die Warnleuchte signalisiert laufende Hochspannungs-Isolationsprüfungen und warnt den Benutzer vor gefährlichen Spannungen.

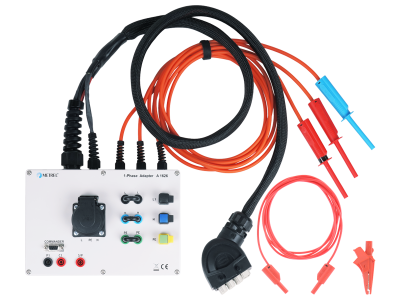

A 1626 Ein-Phasen-Anschlusskasten
Die Vielfalt der zu testenden elektronischen Produkte stellt die Hersteller vor viele Herausforderungen. Die unterschiedlichen Größen, Formen und Konfigurationen der elektronischen Geräte machen das Testen der elektrischen Sicherheit zu einer Herausforderung. Daher hat Metrel verschiedene Typen von Anschlusskästen entwickelt, die mühelos an die Anforderungen der Kunden angepasst werden können. Beim Anschlusskasten A 1626 handelt es sich um ein passives Gerät, das als Verbindungsschnittstelle zwischen dem CE-SCHALTER und den Prüflingen dient. Er ist für das Anschließen verschiedener Ein-Phasen-Geräte an einem A 1600 CE-SCHALTER vorgesehen. Gerät mit Netzkabel, Gerät für die feste Installation, elektronische Baugruppen können geprüft werden. Anschlüsse für das Anschließen isolierter leitender Teile und geerdeter Teile werden hinzugefügt. Der Anschlusskasten ist kodiert, um zu verhindern, dass an den Ausgängen eine zu hohe Prüfspannung anliegt.
A 1626 Lieferumfang
- A 1626 Ein-Phasen-Anschlusskasten
- A 1710 Prüfleitung, rot, 1,5 m
- A 1064 Krokodilklemme, rot

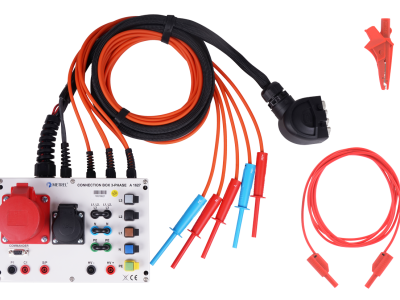

A 1627 Drehstrom-Anschlusskasten
Die Vielfalt der zu testenden elektronischen Produkte stellt die Hersteller vor viele Herausforderungen. Die unterschiedlichen Größen, Formen und Konfigurationen der elektronischen Geräte machen das Testen der elektrischen Sicherheit zu einer Herausforderung. Daher hat Metrel verschiedene Typen von Anschlusskästen entwickelt, die mühelos an die Anforderungen der Kunden angepasst werden können. Beim Anschlusskasten A 1627 handelt es sich um ein passives Gerät, das als Verbindungsschnittstelle zwischen dem 5-kV-CE-SCHALTER und den Prüflingen dient. Er ist für das Anschließen verschiedener Ein-Phasen- und Drehstromgeräte an einem A 1600 CE-5-kV-SCHALTER vorgesehen. Gerät mit Netzkabel, Gerät für die feste Installation, elektronische Baugruppen können geprüft werden. Anschlüsse für das Anschließen isolierter leitender Teile und geerdeter Teile werden hinzugefügt. Der Anschlusskasten ist kodiert, um zu verhindern, dass an den Ausgängen eine zu hohe Prüfspannung anliegt.
A 1627 Lieferumfang
- A 1627 Drehstrom-Anschlusskasten
- A 1710 Prüfleitung, rot, 1,5 m
- A 1064 Krokodilklemme, rot
