MI 3252 MicroOhm 100A Empfehlen
Durchgängigkeits Prüfgeräte
Das MI 3252 MicroOhm 100A ist ein tragbares Widerstandsmessgerät zum Messen der geringen Kontaktwiderstände von Leitungsschutzschaltern, Schaltern und Sammelschienen mit Prüfströmen von 100 mA bis 100 A. Die Vierleitermethode (Kelvinmethode) sorgt dank der Beseitigung des Prüfleitungswiderstands für sehr genaue Messergebnisse (0,25%). Das Gerät kann sowohl mit Netzspannung als auch mit einem internen Akku betrieben werden. Die PC-Software HVLink PRO wird standardmäßig mitgeliefert und ermöglicht den Download, die Analysis und den Export der Ergebnisse sowie das Ausdrucken von Prüfberichten.

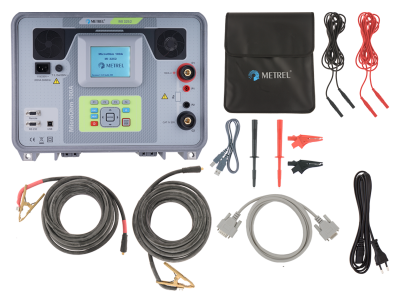

Sets
Empfehlen
- Prüfgerät MI 3252 MicroOhm 100A
- Prüfleitung 5 m, 25 mm2, 2 Stück
- Potential-Prüfleitung, 5 m, 2 Stück (rot, schwarz)
- Prüfspitzen, 2 Stück (rot, schwarz)
- Krokodilklemmen, 2 Stück (rot, schwarz)
- Netzkabel
- Große Tragetasche für Messzubehör
- PC-SW HVLink PRO mit USB- und RS232-Kabel
- Bedienungsanleitung
- Kalibrationsurkunde der Erstkalibrierung
- Garantieerklärung
nach Normen
Erdung und Blitzschutz
- IEC 62305 Protection against lightning - series
Elektrische Energetik
- EEA Competences: Electrical Energetic Installations with Automatic Trip-Out Ability
- IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
- ASTM B 539 Standard Test Methods for measuring Resistance of Electrical connections (Static Contacts)
- NMEA AB 4-2009 Guidelines for Inspection and Preventive Maintenance of Molded-Case Circuit Breakers Used in Commercial and Industrial Applications
- El Real Decreto 223/2008 Regulation on technical conditions and safety guarantees in high voltage power lines and their complementary technical instructions ITC-LAT 01 to 09
Erdung
- EES Competences: Electrical Energetic Systems Earthing and Grounding Safety
Electrical switchboards safety
- IEC/EN 62271 High-voltage switchgear and controlgear - series
- IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
- IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers
Funktionen
Messfunktionen
- Widerstandsmessung: weites Messbereich (10 μΩ ... 20 Ω) mit hohe Genauigkeit von 0.25 % des Ablesewerts und mit einer Auflösung bis 1nΩ;
- Verstellbares Prüfstrom (100 mA ... 100 A);
- Spannungsabfallmessung: erfüllt die NEMA-Standard (AB 4-1996),die diesen Test vorschreibt als Teil der “Inspektion und vorbeugende Wartung von Kompaktleistungsschalter”.
Wichtigste Funktionen
- Genaue Messungen: 1 nΩ beste Auflösung bei einer Genauigkeit von 0,25 %.
- Bargraph Anzeige: Widerstands- Bargraph auf dem Display.
- Batteriebetrieb: Gerät ermöglicht Messungen mit 100 A für bis zu 10 Minuten, wenn die Stromversorgung ausschließlich über die interne Batterie erfolgt.
- Sicherheit: Es ist geschützt gegen externe Spannungen bei Anschlussfehlern. Seine Schutzkategorie ist CAT IV, 50 V und es erfasst automatisch Durchgänge im Stromkreis.
- Einzelne und fortlaufende Messmodi.
- Benutzerdefinierte Grenzwerte: für die Gut / Schlecht- Bewertung der Messergebnisse können benutzerdefinierte Grenzwerte konfiguriert werden.
- Tragbar: Mit dem leichten und robusten Tragekoffer (leichter als 12 kg) mit Griff kann das Gerät einfach transportiert werden.
- Hohe Schutzklasse: IP 64.
- Speicher: Das Gerät verfügt über einen integrierten Speicher für bis zu 1000 Messergebnisse.
- Downloads: Das Herunterladen der Messergebnisse ist über RS232- oder USB- Kabel direkt auf den PC mit der Software HVLink PRO möglich.
Software
PC Software HVLink PRO ist optional erhältliche Software zur Übertragung der Messergebnisse vom Gerät auf PC.
Technische Daten
- Abmessungen (l x h x h): 410 x 175 x 370 mm
- Gewicht (ohne Zubehör): 11.8 kg.
Spezifikationen
Software
Downloads
| Dateityp | Dateiname | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Online | Download |
|---|---|---|---|---|---|---|---|---|---|
| Datasheet | MI 3252 MicroOhm 100A | de | 1.0 | 30.03.2012 | 1.1 MB | ||||
| Manual | MI 3252 MicroOhm 100A | de | 1.2.6 | 05.10.2022 | 20 751 965 | 1.21 MB | Login | ||
| DoC | EU Declaration of Conformity | Multi-Language | 10.08.2021 | QR code | Externer Link | Unbekannt | |||
| PC Software | SW 0113 HVLink PRO | en | 11.10 | 02.09.2021 | Readme | zip | 21.81 MB | Login | |
Videos
MI 3252 MicroOhm 100A promotional video
Short promotional video for MI 3252 MicroOhm 100A.
