MI 2885 Master Q4

Netzqualitätsanalysator der Klasse S

Beim MI 2885 Master Q4 handelt es sich um ein ideales Werkzeug für die Problembehandlung. Die Rekorder zeichnen automatisch alle wichtigen Daten und Wellenformen der Spannungsereignisse wie z. B. Einbrüche und Anstiege auf. Zudem können sieben optionale Auslöser für das Erfassen der Wellenformen für die ausgewählten Mengen festgelegt werden. Dank des großen, einfach ablesbaren Farbdisplays können die Benutzer durch einfaches Anschließen des Geräts an die Anlage Anomalien bei den Oberschwingungen, komplexen Koeffizienten und Wellenformen erkennen. Die praktischen Schnelleinstellungstasten machen das Instrument benutzerfreundlicher und ermöglichen eine schnellere Datenübersicht. Das Gerät ist sowohl für das langfristige Aufzeichnen als auch für die Fehlersuche bei Netzqualitätsproblemen von drei- und einphasigen Leistungsverteilungssystemen ausgelegt. Das moderne PC-SW-Paket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes Auslesen von der microSD-Speicherkarte, das Analysieren von Langzeitaufzeichnungen sowie das automatische Erstellen professioneller Testberichte.

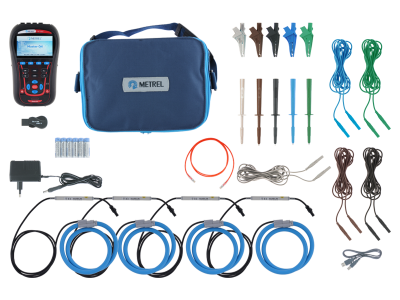

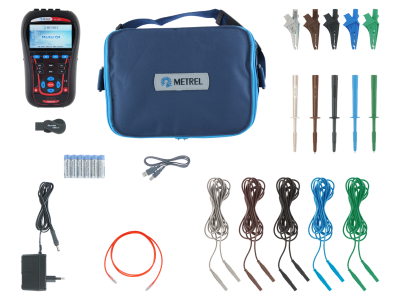

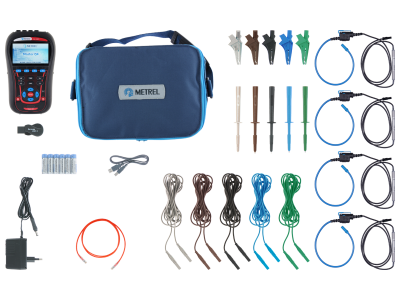

Wählen Sie einen Satz

nach Normen

Stromqualität

  • PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
  • DIN EN 61000-4-15:2011-10; VDE 0847-4-15:2011-10 Prüf- und Messverfahren Flickermeter – Funktionsbeschreibung und Auslegungsspezifikation
  • EN 61000-4-30:2015-04 Elektromagnetische Verträglichkeit (EMV) -Teil 4-30: Prüf- und Messverfahren - Verfahren zur Messung der Spannungsqualität
  • DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens
  • IEEE 1459-2010 IEEE Standard Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, or Unbalanced Conditions
  • GOST 33073-2014 Elektrische Energie. Elektromagnetische Verträglichkeit technischer Geräte. Kontrolle und Überwachung der Stromqualität in den öffentlichen Stromversorgungssystemen
  • GOST R 54149: 2010 Electric energy. lectromagnetic compatibility of technical equipment. Power quality limits in the public power supply systems
  • IEEE 519:2022 Empfohlene Praktiken und Anforderungen für die Oberwellensteuerung in Starkstromanlagen.
  • DIN EN 50160:2020-11 Merkmale der Spannung in öffentlichen Elektrizitätsversorgungsnetzen

Gerätesicherheit gegenüber dem Benutzer

  • DIN EN 55032 (VDE 0878-32):2022-08 Elektromagnetische Verträglichkeit von Multimediageräten und Einrichtungen - Anforderungen an die Störaussendung
  • DIN EN 61000-4-6 (VDE 0847-4-6):2014-08:2014-08; VDE 0847-4-6:2014-08 Elektromagnetische Verträglichkeit (EMV) - Teil 4-6: Prüf- und Messverfahren - Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder

Funktionen

Messfunktionen

  • Spannung: TRMS, Spitze, Scheitelfaktor (4 Kanäle);
  • Strom: TRMS, Spitze, Scheitelfaktor (4 Kanäle);
  • Leistung (Wirk-, Blind-, Scheinleistung);
  • Die Leistungsmessungen erfüllen IEEE 1459 (Wirk-, Blind-, Grundschwingungs- und Oberschwingungsleistung sowie Lastunsymmetrie) vollständig;
  • VFA (variabler Frequenzumrichter);
  • Unsymmetrien, Flickern;
  • Analyse der der harmonischen und zwischenharmonischen Frequenzen bis zur 50. Oberschwingung, TDD und THD-Messung;
  • Energie (Wirk- und Blindenergie, generiert, verbraucht);
  • Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Überhöhungen, Einbrüche);
  • Überwachung und Aufzeichnung von Einschaltströmen;
  • Anzeige von Wellenform/Einschaltspitzen, Momentaufnahmen und Aufzeichnung;
  • Netzqualitätsanalyse gemäß EN 50160;
  • Aufzeichnung von bis zu 7 einstellbaren Alarmen;
  • Transientenaufzeichnung;
  • Temperaturmessung;
  • Messung des Wirkungsgrades von Photovoltaik-Wechselrichtern;
  • Leistungsfaktor, cos φ und tg φ.

Wichtigste Funktionen

  • 4-Spannungskanäle mit großem Messbereich: 0 ... 1000 Vrms (CAT III / 1000 V);
  • 4 Stromkanäle mit Unterstützung für das automatische Erkennen der Stromzangen sowie Messbereichsauswahl „auf dem Gerät“;
  • Automatisches Erkennen sowie Auswählen des Messbereichs der intelligenten Stromzangen;
  • Abtastfrequenz bei der Transientenaufzeichnung > 49 kSamples/s;
  • Konform mit der Netzqualitätsnorm IEC 61000-4-30, Klasse A;
  • Konform mit der Netzqualitätsnorm IEC 61000-4-30 Klasse S (0,1 %);
  • Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich der Netzsignale und zwischenharmonischen Frequenzen;
  • Unterstützung von MicroSD-Speicherkarten bis zu 32 GB (8-GB-Karte ist im Lieferumfang enthalten);
  • Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind;
  • Ein intuitives Hauptmenü und große Symbole vereinfachen die Navigation sowie die Konfiguration des Geräts
  • Automatische Messbereichsauswahl für die Stromzange;
  • Die leistungsfähige PC-Software PowerView3 ermöglicht das Herunterladen, Anzeigen und Analysieren der aufgezeichneten Daten sowie eine professionelle Berichterstellung;

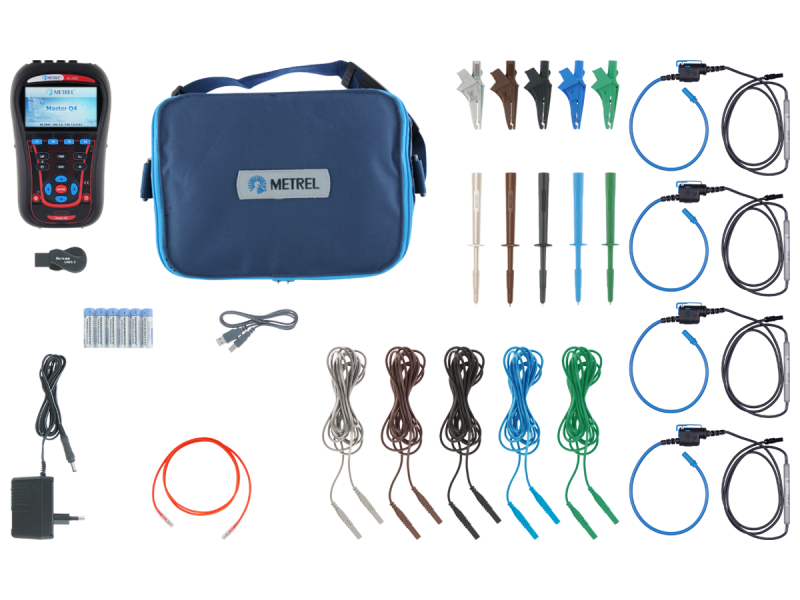

  • Flexible Stromzangen (ohne zusätzliche Stromversorgung) sind im Lieferumfang des Euro- und Advanced-Sets enthalten;
  • Fernkommunikation über Ethernet (GPS-Uhrensynchronisation – optional).

Software

Das mächtige PC-Softwarepaket PowerView wird als Teil einer Standardgarnitur mitgeliefert und ermöglicht Herunterladen und Analyse von auf-gezeichneten Daten sowie Drucken professioneller Prüfprotokolle. Über eine einfache, aber leistungsstarke Schnittstelle hilft PowerView dabei, aufgezeichnete Daten schnell zu finden und komplexe Analyse und Datenvergleich auszuführen.

Technische Daten

  • Abmessungen (l x h x h): 230 x 140 x 80 mm.
  • Gewicht (ohne Zubehör): 1 kg.

Anwendungen

Stromerzeugung

  • Power quality analysis in medium voltage facilities

Erneuerbare Energiequellen

  • Generator stator testing

Low voltage power quality

  • Unterbrechungsfreie Stromversorgung
  • Berichte zur Stromqualität
  • Auswirkungen von Stromqualitätsproblemen auf das Wohn- und Arbeitsumfeld

Energieversorgung und -verteilung

  • Stromqualität
  • Unterbrechungsfreie Stromversorgung im Gesundheitswesen

Spezifikationen
