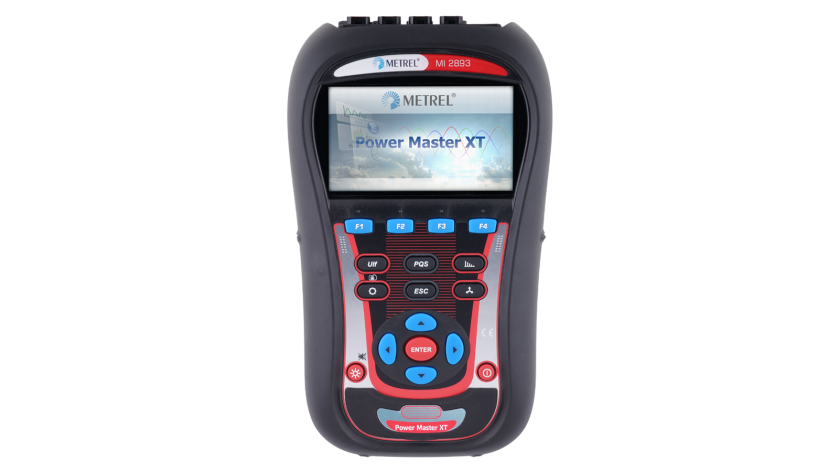

MI 2893 Power Master XT

Netzqualitätsanalysator der Klasse A

Beim MI 2893 Power Master XT handelt es sich um ein tragbares dreiphasiges Netzqualitätsanalyse-Gerät mit einem großen, leicht ablesbaren Farbdisplay, mit dem die Benutzer durch einfaches Anschließen des Geräts an der Anlage Oberschwingungen, Phasor-Diagramme, Wellenformen und Transienten mit einer Abtastfrequenz von 1 MSamples/s erkennen können. Das Gerät ist sowohl für das langfristige Aufzeichnen als auch für die Fehlersuche bei Netzqualitätsproblemen von drei- und einphasigen Leistungsverteilungssystemen ausgelegt. Dank der praktischen Schnelleinstellungstasten ist das Instrument benutzerfreundlicher, sodass bei der Problembehandlung eine schnellere Datenübersicht möglich ist. Das moderne PC-SW-Paket PowerView3 ermöglicht detaillierte Analysen der aufgezeichneten Daten, ein direktes sowie remotes Auslesen von der microSD-Speicherkarte, das Analysieren von Langzeitaufzeichnungen sowie das automatische Erstellen professioneller Testberichte.

Wählen Sie einen Satz

Besitzen Sie dieses Produkt?

Reparatur & Kalibrierung

Technischer Support

Häufig gestellte Fragen

Dokumentationszentrum

Schulung

Welches ist das Beste für Sie?

Neu

Produkte in der Produktsuche entdecken

Wählen Sie einen Satz

Empfehlen

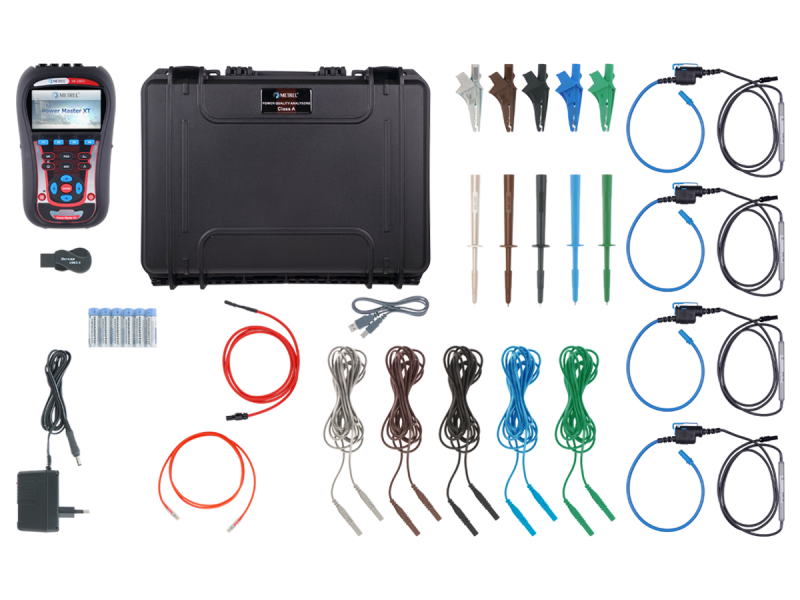

MI 2893 Lieferumfang (AD)

Prüfgerät Power Master XT
1-phasige flexible Stromzangen 3000 / 300 / 30 A (A 1502), 4 Stück
Prüfspitze (braun, schwarz, grau, grün, blau), 5 Stück
Krokodilklemme (braun, schwarz, grau, grün, blau), 5 Stück
Spannungsmessleitung (braun, schwarz, grau, grün, blau), 5 Stück
Aufkleber für Farbkennzeichnung
Temperaturmessfühler
MicroSD Speicherkarte 8,0 GB
MicroSD Kartenleser
PC SW PowerView3
USB und Ethernet Patchkabel
Stromversorgungsadapter
1.2 V NiMH-Akku, 6 Stück
Professioneller wassergeschützter Koffer (A 1685)
Bedienungsanleitung
Kalibrierzertifikat

Zu Anfrage hinzufügen

Optionales Zubehör

MI 2893 Lieferumfang (EU)

Prüfgerät Power Master XT
1-phasiger flexiblenStromzanger 3000 / 300 / 30 A (A 1227), 4 Stück
Prüfspitze (braun, schwarz, grau, grün, blau), 5 Stück
Krokodilklemme (braun, schwarz, grau, grün, blau), 5 Stück
Spannungsmessleitung (braun, schwarz, grau, grün, blau), 5 Stück
Aufkleber für Farbkennzeichnung
Temperaturmessfühler
MicroSD Speicherkarte 8,0 GB
MicroSD Kartenleser
PC SW PowerView3
USB und Ethernet Patchkabel
Stromversorgungsadapter
1.2 V NiMH-Akku, 6 Stück
Professioneller wassergeschützter Koffer (A 1685)
Bedienungsanleitung
Kalibrierzertifikat

Zu Anfrage hinzufügen

Optionales Zubehör

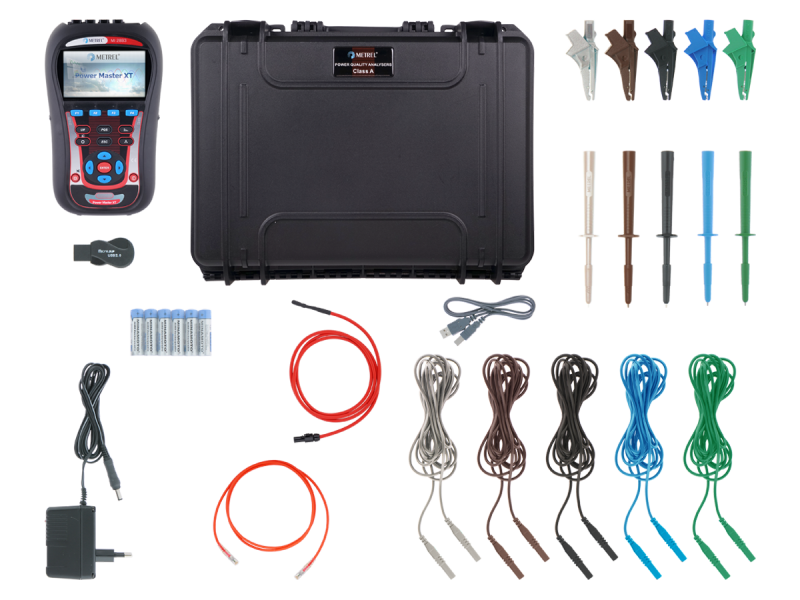

MI 2893 Lieferumfang (ST)

Prüfgerät Power Master XT
Prüfspitze (braun, schwarz, grau, grün, blau), 5 Stück
Krokodilklemme (braun, schwarz, grau, grün, blau), 5 Stück
Spannungsmessleitung (braun, schwarz, grau, grün, blau), 5 Stück
Aufkleber für Farbkennzeichnung
Temperaturmessfühler
MicroSD Speicherkarte 8,0 GB
MicroSD Kartenleser
PC SW PowerView3
USB und Ethernet Patchkabel
Stromversorgungsadapter
1.2 V NiMH-Akku, 6 Stück
Professioneller wassergeschützter Koffer (A 1685)
Bedienungsanleitung
Kalibrierzertifikat

Zu Anfrage hinzufügen

Optionales Zubehör

nach Normen

Stromqualität

PQA-Kompetenzen: Analyse der Netzqualität und Berichterstattung
DIN EN 61000-4-15:2011-10; VDE 0847-4-15:2011-10 Prüf- und Messverfahren Flickermeter – Funktionsbeschreibung und Auslegungsspezifikation
IEC/EN 61000-4-30 Ed. 3.0 Elektromagnetische Verträglichkeit (EMV) - Teil 4-30: Prüf- und Messverfahren - Verfahren zur Messung der Netzqualität
DIN EN 61557-12:2008-12; VDE 0413-12:2008-12 Elektrische Sicherheit in Niederspannungsnetzen bis AC 1 000 V und DC 1 500 V -Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen - Teil 12: Kombinierte Geräte zur Messung und Überwachung des Betriebsverhaltens
IEEE 1459-2010 IEEE Standard Definitionen für die Messung von elektrischen Leistungsgrößen unter sinusförmigen, nicht-sinusförmigen, symmetrischen oder unsymmetrischen Bedingungen
GOST 33073-2014 Elektrische Energie. Elektromagnetische Verträglichkeit technischer Geräte. Kontrolle und Überwachung der Stromqualität in den öffentlichen Stromversorgungssystemen
GOST R 54149: 2010 Elektrische Energie. Elektromagnetische Verträglichkeit von technischen Geräten. Netzqualitätsgrenzwerte in den öffentlichen Stromversorgungssystemen
IEEE 519:2022 Empfohlene Praktiken und Anforderungen für die Oberwellensteuerung in Starkstromanlagen.
DIN EN 50160:2020-11 Merkmale der Spannung in öffentlichen Elektrizitätsversorgungsnetzen

Gerätesicherheit gegenüber dem Benutzer

DIN EN 55032 (VDE 0878-32):2022-08 Elektromagnetische Verträglichkeit von Multimediageräten und Einrichtungen - Anforderungen an die Störaussendung
DIN EN 61000-4-6 (VDE 0847-4-6):2014-08:2014-08; VDE 0847-4-6:2014-08 Elektromagnetische Verträglichkeit (EMV) - Teil 4-6: Prüf- und Messverfahren - Störfestigkeit gegen leitungsgeführte Störgrößen, induziert durch hochfrequente Felder

Funktionen

Messfunktionen

Spannung: TRMS, Spitze, Scheitelfaktor (4-Kanal);
Strom: TRMS, Spitze, Scheitelfaktor (4-Kanal);
Leistung (Wirk-, Blind-, Scheinleistung);
Die Leistungsmessungen erfüllen IEEE 1459 (Wirk-, Blind-, Grundschwingungs- und Oberschwingungsleistung sowie Lastunsymmetrie) sowie die klassische (Vektor- oder arithmetische) Methode vollständig;
VFA (variabler Frequenzumrichter, 5 Hz - 120 Hz), 400 Hz;
Unsymmetrien, Flickern
Analyse der harmonischen und zwischenharmonischen Frequenzen bis zur 50. Oberschwingung, THD- und TDD-Messung;
Energie (Wirk-, Schein-, Blind-, generierte, verbrauchte Energie);
Erfassung und Aufzeichnung von Stromversorgungsereignissen (Abschaltungen, Unterbrechungen, Überhöhungen, Einbrüche);
Überwachung und Aufzeichnung von Einschaltströmen;
Anzeige von Wellenform/Einschaltspitzen, Momentaufnahmen und Aufzeichnung;
Transientenrekorder mit einer Abtastfrequenz von 1 MSamples/s;
Netzqualitätsanalyse gemäß EN 50160, IEEE 519;
Aufzeichnung von bis zu 7 einstellbaren Alarmen;
Temperaturmessung;
Leistungsfaktor, cos φ und tg φ.

Wichtigste Funktionen

4 Spannungskanäle mit großem Messbereich;
4 Stromkanäle mit Unterstützung für das automatische Erkennen der Stromzangen sowie Messbereichsauswahl „auf dem Gerät“;
Automatisches Erkennen sowie Auswählen des Messbereichs der intelligenten Stromzangen;
Automatische Messbereichsauswahl für die Stromzange;
Abtastfrequenz des Transientenrekorders > 1 MSamples/s;
Konform mit der Netzqualitätsnorm IEC 61000-4-30, Klasse A;
Vollständige Analyse der Netzqualität gemäß EN 50160, einschließlich der Netzsignale und zwischenharmonischen Frequenzen;
Unterstützung von MicroSD-Speicherkarten bis zu 32 GB (8-GB-Karte ist im Lieferumfang enthalten);
Farbcodierte Eingangsanschlüsse und Anschlussbeschriftungen, die Ihrer Einsatzregion angepasst sind;
Ein intuitives Hauptmenü und große Symbole vereinfachen die Navigation sowie die Konfiguration des Geräts
Die leistungsfähige PC-Software PowerView3 ermöglicht das Herunterladen, Anzeigen und Analysieren der aufgezeichneten Daten sowie eine professionelle Berichterstellung;
Flexible Stromzangen (ohne zusätzliche Stromversorgung) sind im Lieferumfang des EU/AD-Sets enthalten;
Fernkommunikation über Ethernet (GPS-Uhrensynchronisation – optional).
