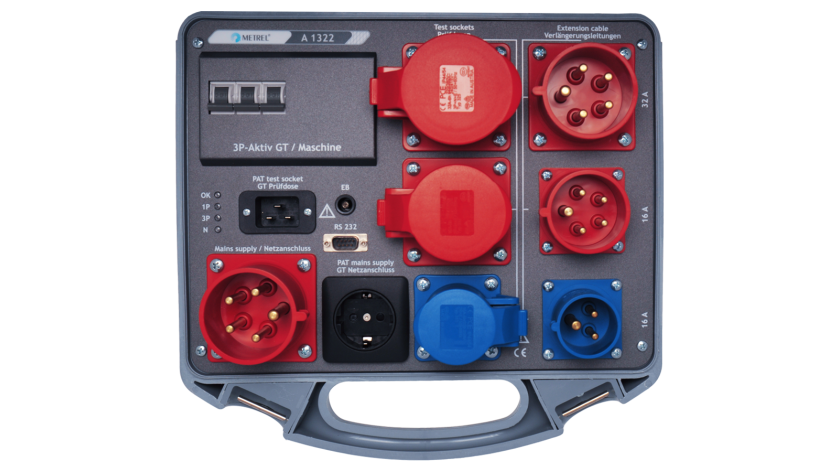

A 1322 Active 3-phase Adapter

Weitere Messgeräte / Adapter / Zubehörteile

Der komplett neue Metrel-Multifunktionsadapter A 1322 ist für die Fehlersuche in elektrischen Anlagen und für periodische Prüfungen an Dreiphasengeräten und -maschinen ideal geeignet. Einzigartige Funktionen wie aktive Polaritätsprüfung, Differenzableitstromprüfung und die Prüfung von Dreiphasen RCDs machen den Aktiv-Dreiphasenadapter A 1322 zum idealen Messgerät für anspruchsvolle Anwendungen. Der Adapter A 1322 wurde für den Einsatz mit dem MI 3325 MultiServicerXD und dem MI 3360 OmegaGT XA entwickelt und ermöglicht so Prüfungen an Maschinen mit bis zu 40 A. Mehrere Prüfanschlüsse machen das Messgerät zum idealen Helfer für die Prüfung von Verlängerungskabeln, sowohl ungeschützte als auch RCD-geschützte.
Der Multifunktionsadapter A 1422 unterstützt vollumfänglich die Prüfung von Lichtbogenschweißeinrichtungen gemäß EN 60974-4 und VDE 0544-4. Aufgrund des leistungsstarken Prüfdatenmanagements, das mit beiden Prüfgeräten mitgeliefert wird, können alle Prüfdaten leicht mit den entsprechenden Parametern versehen werden. Diese Daten können im großen Speicher abgelegt und durch die Unterstützung des leistungsstarken Datenmanagementsystems MESM als professionelle Prüfberichte exportiert werden.

Wählen Sie einen Satz

nach Normen

Sicherheit elektrischer Schaltanlagen

  • ESB kompetence: Testiranje varnosti električnih omaric
  • DIN EN 61439-1 (VDE 0660-600-1):2012-06 Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011); Deutsche Fassung EN 61439-1:2011

Maschinensicherheit

  • MST kompetence: Testiranje varnosti električnih strojev
  • DIN EN 50191 (VDE 0104):2011-10; VDE 0104:2011-10 Errichten und Betreiben elektrischer Prüfanlagen
  • DIN EN 60204-1 (VDE 0113-1):2019-06 Sicherheit von Maschinen - Elektrische Ausrüstung von Maschinen - Teil 1: Allgemeine Anforderungen
  • DIN EN 60950 (VDE 0805):2001-12 Sicherheit von Einrichtungen der Informationstechnik

Sicherheit von tragbaren Geräten

  • PAT kompetence: Testiranje varnosti aparatov
  • EN 50699 Ponavljalni preskus električne opreme
  • EN 50678 Splošni postopek preverjanja učinkovitosti zaščitnih ukrepov za električno opremo po popravilu
  • DIN EN 60335-1 (VDE 0700-1):2020-08 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - Teil 1: Allgemeine Anforderungen
  • DIN EN IEC 60598-1 (VDE 0711-1):2022-03 Leuchten - Teil 1: Allgemeine Anforderungen und Prüfungen
  • DIN VDE 0404-1 (VDE 0404-1):2002-05 Prüf-und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten - Teil 1: Allgemeine Anforderungen
  • DIN VDE 0404-2 (VDE 0404-2):2002-05 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten - Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • NEN 3140 Guidelines for safe working practices
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Gerätesicherheit gegenüber dem Benutzer

  • Richtlinie EMV 89/336/EWG zur elektromagnetischen Verträglichkeit
  • DIN EN 61010-031 (VDE 0411-031):2023-02 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 031: Sicherheitsbestimmungen für handgehaltenes und handbedientes Messzubehör zum elektrischen Prüfen und Messen

Funktionen

Wichtigste Funktionen

  • Prüfung von Leerlaufspannung in Lichtbogenschweißanlagen gemäß EN 60974-4 (nur A 1422).
  • Alle Prüfungen für dreiphasige elektrische Vorrichtungen können hiermit durchgeführt werden: Ableitstromprüfungen, Leistungsprüfungen, RCD-Prüfungen und aktive Polaritätsprüfungen.
  • Einfacher Anschluss an das PAT-/Maschinen-Prüfgerät mit automatischer Erfassung.
  • Einfache Prüfabläufe wie für die Einphasenanlage.
  • Die Prüffolge für Dreiphasenprüfungen werden automatisch eingestellt, je nach den eingegebenen Prüfcodes und Eingangsspannungen.
  • Vorhandene Prüfanschlüsse: CEE 3-PH/32A 5-polig, CEE 3-PH/16A 5-polig und CEE 1-PH/16A 3-polig.

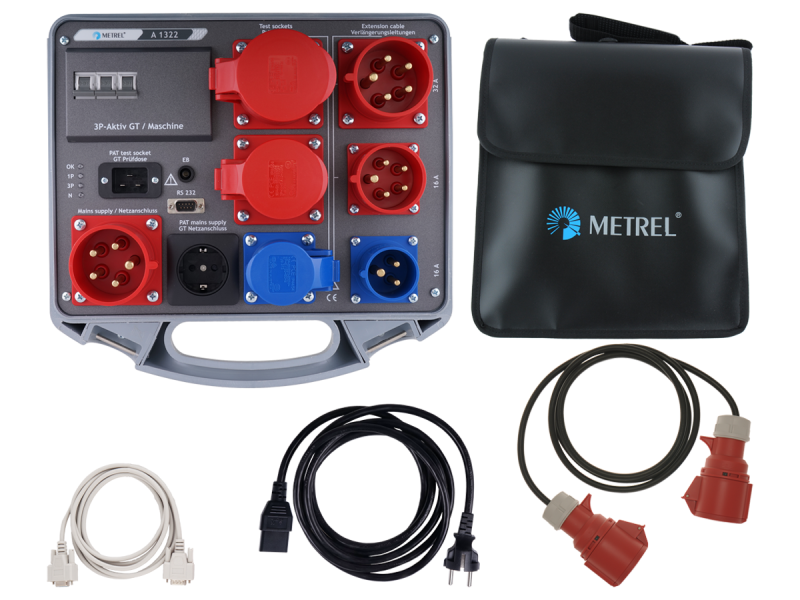

  • Das Messgerät wird mit allen notwendigen Zubehörteilen für leichte Messvorgänge geliefert und in einem robusten, wasserdichten Koffer aufbewahrt.

Technische Daten

  • Abmessungen (l x h x h): 335 x 160 x 335 mm.
  • Gewicht (ohne Zubehör): 7.2 kg.

Anwendungen

Maschinensicherheit

  • Sicherheit von Maschinen und fest angeschlossenen Lasten

Ortsveränderliche und ortsfeste Betriebsmittel

  • PAT-Messungen und -Management

Spezifikationen

Downloads

Datasheet Sprache Version Datum Hinweise Dateityp Dateigröße Download
A 1322 Aktiver 3-Phasen Adapter de 2021 12.03.2021 pdf 811.01 KB
Manual Sprache Version Datum Hinweise Dateityp Dateigröße Download
A 1322 & A 1422 Active 3-phase Adapter Plus de 2.1.5 30.11.2021 20 751 985 pdf 3.08 MB Login
DoC Sprache Version Datum Hinweise Dateityp Dateigröße Download
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Externer Link Unbekannt
