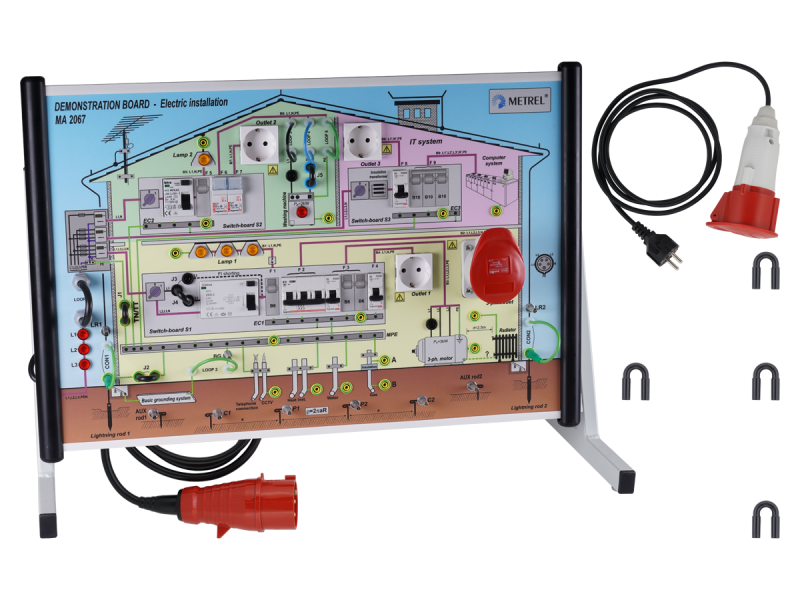

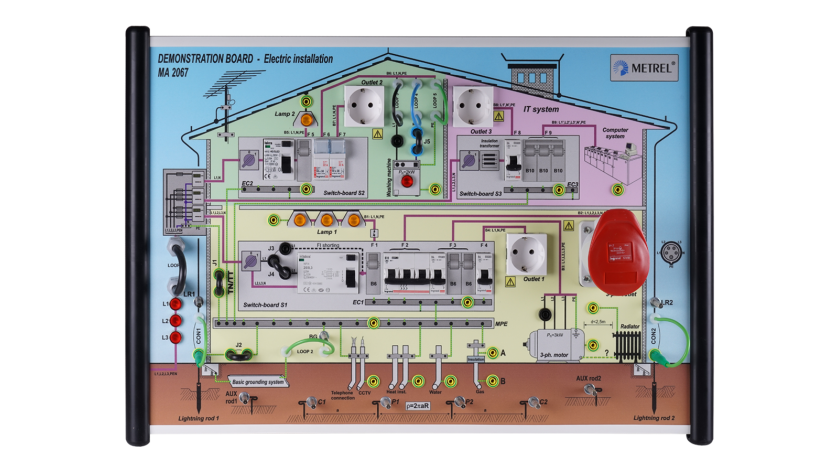

MA 2067 Demonstration Board
Demo-Boards LV
Das Demo-Board MA 2067 ist ein hervorragendes Tool zur Demonstration und Weiterbildung, mit dem reale Bedingungen in Niedrigspannungsanlagen simuliert werden können. Das Demo-Board besteht aus allen wichtigen Elementen elektrischer Anlagen wie RCDs verschiedenen Typs, Sicherungen, PE-Ausgleichsschiene, Einphasen- und Dreiphasenbuchsen, verschiedene Verbraucher elektrischer Energie und verschiedene Erdungssysteme (TT, TN, IT). Das MA 2067 Demo-Board bietet die Simulation verschiedener Fehlertypen in Elektroanlagen. Eine komplette Prüfung und Fehlersuche der Anlage ist mithilfe der geeigneten Messgeräte möglich.
Besitzen Sie dieses Produkt?
Wählen Sie einen Satz
- Demonstrationslabor
- Kurzschlussbrücken, 4 Stück
- Stativ für vertikale Aufstellung
- Adapteranschlusskabel für einphasige Versorgung
- Bedienungsanleitung
- Arbeits un Lehrbuch mit Übungen
- Garantieerklärung
Funktionen
Wichtigste Funktionen
- 65 verschiedene Messungen gemäß EN 61557 sind möglich (Isolationswiderstand, Durchgang von PE-Leitern, Erdungswiderstand, spezifischer Erdwiderstand, Leitungs- und Schleifenimpedanz, Phasendrehung,
- Ableitstrom, RCD-Prüfung, Spannung und Frequenz).
- 19 verschiedene Fehler können auf dem blockierbaren Verteiler ausgewählt werden.
- Verschiedene Typen von RCDs sind für die Messungen von Auslösezeiten, Auslösestrom und Kontaktspannung integriert worden.
- Simulation von TT-, TN- und IT-Erdungssystemen.
- Möglichkeit des Anschlusses an ein einphasiges oder dreiphasiges Versorgungssystem.
- Ein Lehrbuch über die Theorie mit Übungen für Schulen und Ausbildungszentren ist im Standardumfang inbegriffen.
- Prüfung der automatischen Polaritätsänderung.
Technische Daten
- Abmessungen (b x h): 680 x 450 mm.
- Gewicht (ohne Zubehör): 12.5 kg.
Downloads
| Datasheet | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MA 2067 Demonstration Board | de | 2023 | 07.12.2023 | 493.72 KB |
|
| Manual | Sprache | Version | Datum | Hinweise | Dateityp | Dateigröße | Download |
|---|---|---|---|---|---|---|---|
| MA 2067 Demonstrationstäfel | de | 1.2.2 | 29.09.2021 | 20 750 206 | 739.16 KB |
